형상을 통해 프레임 멤버 정렬

프레임 생성기에서 회전 각도를 정의하는 대신 프레임을 정렬할 형상을 선택할 수 있습니다.

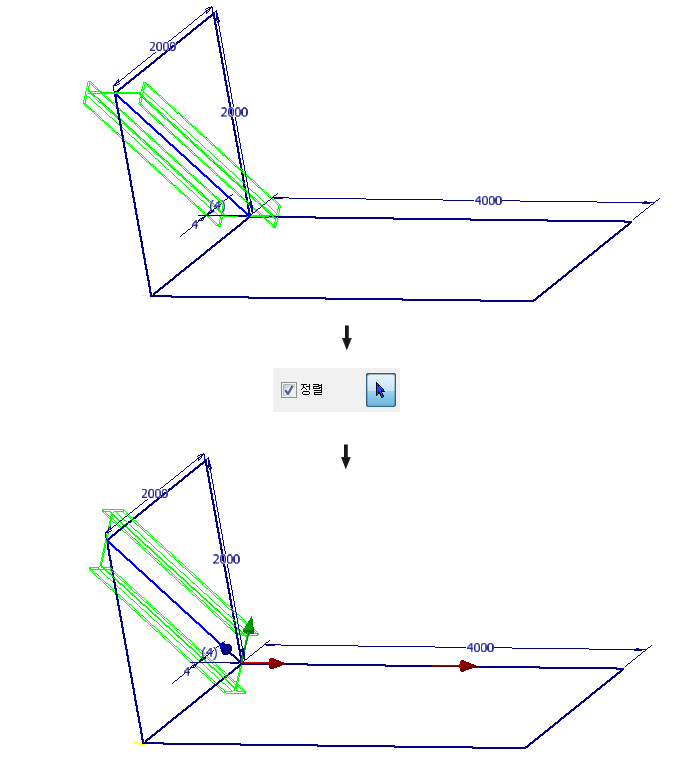

설계 패널에서 프레임 삽입을 클릭합니다. 프레임 멤버 및 해당 위치를 지정하고 정렬 상자를 선택합니다. 원하는 형상(평면형 면, 선형 모서리, 작업축, 작업 평면 또는 스케치 선)을 선택하면 삽입된 프레임이 X축을 기준으로 정렬됩니다.

충돌 가능성 때문에 형상이 선택되지 않는 경우도 있습니다. 예를 들어, 프레임은 다음 항목에 속한 형상에 정렬할 수 없습니다.

• 선택한 프레임에 이미 정렬된 프레임
• 마이터, 노치, 프레임까지 자르기, 자르기/연장 및 줄이기로 생성한 끝 처리(곡선 빔 또는 병합된 빔)
• 직접 또는 간접적으로 선택한 프레임으로 구속된 조립품 이 있는 부품 또는 조립품
