피쳐 대칭

이제 고유 피쳐를 원통 캡 후면에 추가합니다. 대칭 명령을 사용하여 부품의 반대쪽에 똑같은 피쳐를 작성합니다.

피쳐를 작성한 다음 대칭시키면 대칭 피쳐를 원래 피쳐로 제어할 수 있습니다. 첫 번째 복제를 편집하면 대칭된 피쳐가 자동으로 업데이트됩니다.

1. 구멍 명령을 시작합니다.

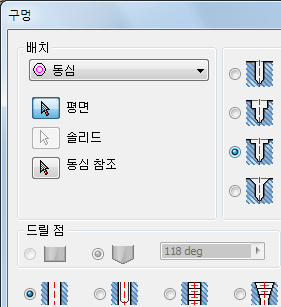

2. 구멍 대화상자에서 배치를 동심으로, 구멍 유형을 카운터보어로 설정합니다.

   • 카운터보어 지름을 26mm로 설정합니다.
   • 카운터보어 깊이를 6mm로 설정합니다.
   • 드릴 지름을 10mm로 설정합니다.
   • 종료를 전체 관통으로 설정합니다.

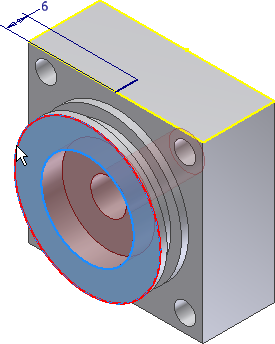

3. 대화상자에서 평면 선택 화살표를 클릭한 다음 회전 쉐이프의 앞면을 선택합니다. 구멍의 미리보기가 표시되며, 선택 화살표가 동심 참조로 이동합니다.
4. 그래픽 창의 모형에서 회전된 쉐이프의 모서리를 선택하여 동심 모서리를 정의합니다.

5. 확인을 선택하여 구멍을 작성합니다.
6. 구멍 명령을 시작합니다. 배치를 스케치로부터로 설정하고 6mm 선의 끝을 선택하여 구멍을 찾습니다.
7. 구멍 대화상자에서 다음을 수행합니다.
   • 구멍 유형을 드릴로 설정합니다.
   • 종료를 지정 면까지로 설정합니다.
   • 구멍을 탭으로 설정합니다.
   • 스레드 유형을 ANSI 미터법 M 프로파일로 설정합니다.
   • 크기를 5로 설정합니다.
   • 지정을 M5 x 0.8로 설정합니다.

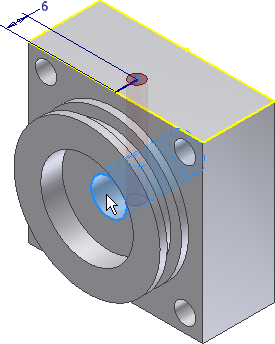

8. 모형의 카운트보어된 구멍 내부를 선택하여 지정 면까지 종료를 정의한 다음 확인을 클릭하여 구멍을 작성합니다.

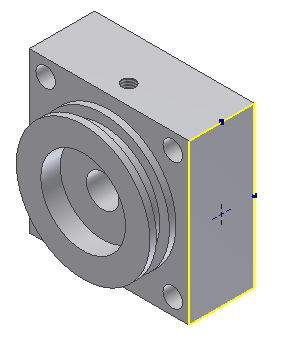

9. 다음 이미지에 표시된 원통 블록의 옆면에서 스케치를 시작합니다.
10. 면 가운데 근처에 점, 중심점을 배치하고 외부 모서리에 수평 및 수직이 되도록 구속합니다.

11. 스케치를 마칩니다.
12. 구멍 명령을 시작합니다. 배치 유형을 스케치로부터로 설정합니다.

    모형에 다른 스케치가 없으면 Autodesk Inventor에서 점을 선택합니다. 다른 스케치가 있으면 점을 선택합니다.

13. 구멍 유형을 드릴로, 구멍 지름을 10mm로, 구멍 깊이를 10mm로 설정합니다.
14. 확인을 클릭하여 구멍을 작성합니다.
15. 리본에서 3D 모형 탭패턴 패널 대칭을 클릭합니다 .
16. 피쳐 선택 화살표가 활성화됩니다. 방금 작성한 구멍 내부를 선택하여 대칭에 추가합니다.
17. 선택 유형을 대칭 평면으로 변경합니다. 대화상자에서 이 작업을 수행하거나 마우스 오른쪽 버튼을 클릭하고 상황에 맞는 팝업 메뉴에서 계속을 선택할 수 있습니다.

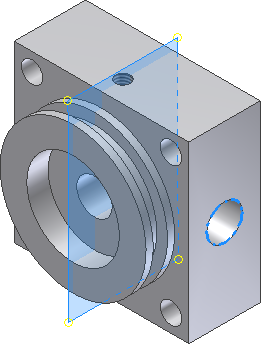

18. 모형 검색기의 원점 폴더 아래에서 YZ 평면을 클릭하여 대칭 평면을 정의합니다.

19. 확인을 클릭하여 피쳐를 대칭시킵니다.

20. 파일을 저장하고 닫습니다.
