주http://www.autodesk.com/inventor-tutorial-data-sets에서 튜토리얼 파일 설치 지침을 클릭하여 읽어 보십시오. 그런 다음 튜토리얼 데이터 세트 및 필요한 튜토리얼 파일 설치 지침을 다운로드하고 데이터 세트를 지침에 따라 설치하십시오.

이 튜토리얼에서는 판금 스파일을 사용하여 다음과 같은 판금 특징을 캡처하고 조작합니다.

전체 재질 정의
절곡부 릴리프 쉐이프 및 크기
절곡부 반지름 값
절곡부 변이 유형
2 절곡부 구석 릴리프 유형 및 크기
3 절곡부 구석 릴리프 유형 및 크기

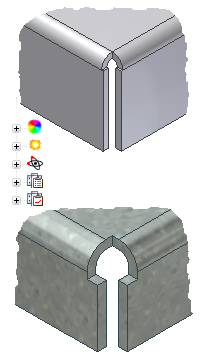

여러 가지 스타일 유형이나 스타일 범주에 따라 판금 특징이 제어됩니다. 적용된 스타일 유형을 모두 조합하면 판금 부품의 특징을 결정하는 복합 스타일이 작성됩니다. 스타일을 활성 부품에 로컬로 적용하거나 새 스타일 및 스타일 편집 사항을 스타일 라이브러리에 저장하여 스타일을 공유할 수 있습니다.

목표

새 스타일을 작성합니다.
스타일을 스타일 라이브러리에 저장합니다.
판금 기본값을 사용하여 판금 부품에 스타일을 적용합니다.
스타일을 편집합니다.
라이브러리 스타일 변경 사항을 부품에 적용합니다.

사전 요구사항

활성 프로젝트를 설정하고, 다양한 뷰 도구를 사용하여 모형 공간을 탐색하고, 스케치 및 돌출 등의 일반 모델링 기능을 수행하는 방법에 대해 알고 있어야 합니다.
자세한 내용은 도움말의 "시작하기" 항목을 참고하십시오.
