유출, 분할 곡면, 코어 및 중공 작성

이 섹션에서는 금형 조립품 모형으로 복귀하여 수정된 모형 형상에서 패치 표면 및 유출 표면을 자동으로 작성합니다. 이 섹션을 완료하려면 패치 표면 및 유출 표면을 기반으로 하여 코어 및 중공을 작성합니다.

1. 금형 조립품을 활성화합니다.
2. 신속 접근 도구막대에서 로컬 업데이트 를 클릭합니다.
3. 리본에서 코어/중공 탭분할 설계 패널 패치 표면 작성 을 클릭합니다.
   주금형 배치 패널에서 코어/중공을 클릭하여 코어/중공 탭을 활성화합니다. 금형 설계 검색기에서 소성 부품을 두 번 클릭해도 됩니다.

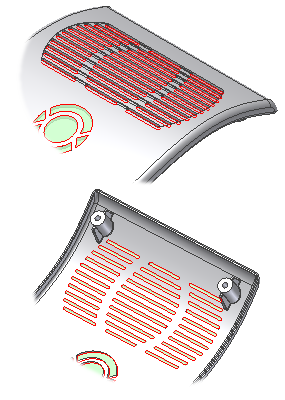

4. 패치 표면 대화상자에서 자동 탐지 를 선택하여 내부 패치를 자동으로 작성합니다. 이제 모형이 수정되었으므로 시스템에서 다음 그림과 같이 그릴의 모든 표면을 자동으로 탐지합니다.

5. 확인을 클릭합니다. 다음 그림과 같이 모형이 나타납니다.

6. 리본에서 코어/중공 탭분할 설계 패널 유출 표면 작성 을 클릭합니다.
7. 유출 표면 작성 대화상자에서 자동 탐지 를 선택하여 유출 표면을 자동으로 작성합니다.
8. 확인을 클릭하여 유출 표면을 생성합니다. 다음 그림과 같이 모형이 나타납니다.

9. 리본에서 코어/중공 탭분할 설계 패널 코어 및 중공 생성 을 클릭합니다.
10. 미리보기/진단을 클릭하여 분할 진단을 수행하고 미리보기 컨트롤을 사용하도록 설정합니다.
11. 작성하기 전에 다음 그림과 같이 미리보기 탭에서 본체 분리 슬라이더를 사용하여 코어 및 중공을 검토합니다.

    주분할 진단 탭 보고서에 심각한 오류가 나타나지 않습니다.

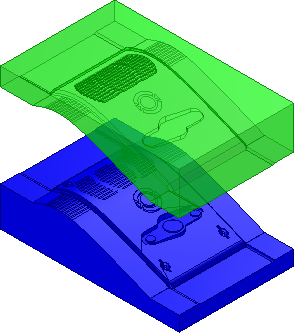

12. 확인을 클릭하여 코어 및 중공을 생성합니다. 다음 그림과 같이 본체가 생성됩니다.
13. 필요에 따라 파일 이름에 대한 프롬프트를 사용하도록 설정한 경우 파일 명명 대화상자에서 확인을 클릭합니다. 코어 및 중공이 기본 설정으로 생성됩니다.

14. 파일을 저장합니다.
