스케치 경로

교차하는 두 개의 작업 평면 작성

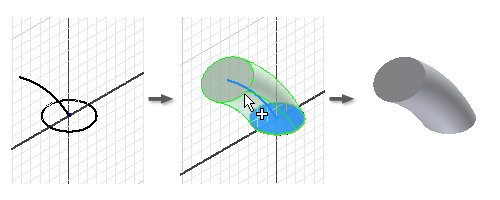

• 한 평면 위에 스윕 피쳐의 교차 단면을 표현하는 프로파일을 스케치하고 교차 평면 위에 스윕 궤적을 표현하는 경로를 스케치합니다.

또는

블록과 같은 중간 도구 본체 를 작성합니다.

1. 스케치 명령을 클릭한 다음 블록의 평면형 면 을 클릭합니다.
2. 스윕 피쳐 의 횡단면을 표현하는 프로파일을 스케치한 다음 스케치 명령을 클릭하여 스케치를 종료합니다.
3. 스케치 명령을 다시 클릭합니다. 프로파일의 평면과 교차하는 평면형 면에서 스윕 궤적을 스케치한 다음 스케치 명령을 클릭하여 스케치를 종료합니다.

스윕 피쳐를 작성할 때 교차 작업 을 선택하여 스윕의 체적만 남기고 도구 본체(블록)를 제거합니다.

스케치나 모형 모서리 중 하나를 사용하여 스윕 피쳐 의 경로(궤적)를 정의합니다.

1. 모형 모서리 또는 스케치 곡선 을 선택하여 경로에 세그먼트를 표시합니다.
   주스윕 피쳐의 경우 경로가 프로파일 의 스케치 평면 을 교차해야 합니다.
2. 세그먼트가 끝점에서 접합되지 않은 경우 3D 모형 탭 스케치 패널에서 2D 스케치 작성을 클릭하여 스케치를 활성화합니다.
3. 그런 다음 스케치 탭 구속조건 패널 일치 구속조건을 클릭하고 세그먼트를 끝점에서 접합합니다.
4. 계속해서 세그먼트를 선택하고 필요한 경우 해당 세그먼트를 구속합니다.

거리 측정을 사용하여 여러 개의 세그먼트를 측정하고 일련의 반복 작업에 따라 세그먼트의 길이를 함께 추가합니다.

1. 리본의 도구 탭 측정 패널에 있는 스케치 모드에서 거리를 클릭합니다.
2. 선 세그먼트 하나를 선택합니다. 거리 측정 대화상자의 드롭다운 메뉴에서 합계에 추가를 클릭합니다.
3. 거리 측정 대화상자의 드롭다운 메뉴에서 다시 시작을 클릭합니다. 다시 시작하면 현재 선택 세트가 지워지므로 측정한 길이에 추가할 수 있습니다.
4. 다음 선 세그먼트를 선택합니다. 거리 측정 대화상자의 드롭다운 메뉴에서 합계에 추가를 클릭합니다.
5. 거리 측정 대화상자의 드롭다운 메뉴에서 다시 시작을 클릭합니다. 측정할 다음 선 세그먼트를 선택하고 거리 측정 대화상자에서 드롭다운 메뉴를 클릭한 다음 합계에 추가를 선택합니다. 합계에 포함하려는 각 선 세그먼트에 대해 이 선택 방법을 계속 수행합니다.
6. 선택을 마친 다음 선택한 선 세그먼트의 총 길이를 보려면 거리 측정 대화상자에서 드롭다운 메뉴를 클릭하고 합계 표시를 선택합니다.
