모형 편집

    목차
    No headers

    파라메트릭 모형은 쉽게 편집할 수 있습니다. 파라메트릭 피쳐는 기본 스케치와 피쳐를 작성할 때 입력된 값에 의해 정의됩니다. 스케치 또는 피쳐를 편집할 수 있습니다.

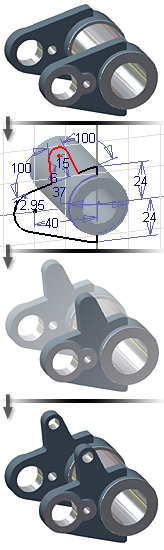

    다음 이미지에서 샤프트 맨 끝의 브래킷은 다른 브래킷의 대칭으로 작성되었습니다. 대칭 브래킷은 파라메트릭이므로 상위 돌출의 변경 사항이 반영됩니다.

    스케치 및 피쳐 편집 정보

    피쳐를 쉽게 편집할 수 있습니다. 검색기 또는 그래픽 창에서 스케치 또는 피쳐를 선택하고 마우스 오른쪽 버튼을 클릭하여 편집 옵션을 표시할 수 있습니다. 스케치 또는 피쳐의 매개변수를 편집할 수 있습니다. 변경할 때 매개변수와 변경 사항은 둘 다 모형이 제대로 업데이트되지 않으면 복구에 도움을 주도록 저장됩니다.

    조립품에 있는 부품 편집 정보

    부품을 조립품에 배치한 후 부품 파일을 개별적으로 열거나 조립품에서 부품을 활성화하여 편집할 수 있습니다. 조립품 환경에 있는 부품을 편집하려면 조립품 검색기에 있는 부품을 두 번 클릭하여 활성화하십시오. 부품의 편집을 마치면 조립품(검색기의 맨 위 단계)을 두 번 클릭하여 부품을 재활성화하십시오.

    부품 되돌리기 정보

    검색기에서 부품의 끝 기호는 모형 트리 맨 아래에 자동으로 배치됩니다. 기호를 모형 트리 위로 끌어서 모형을 "되돌릴" 수 있습니다. 모형에서 부품의 끝 기호 밑에 있는 피쳐를 일시적으로 제거하여 기호 위에 있는 피쳐를 변경할 때 더 쉽게 액세스하고 더 빠르게 업데이트할 수 있게 해줍니다. 모형을 업데이트하려면 기호를 다시 맨 아래로 끌어 오십시오.

    투명 명령 사용에 대해 알아보기

    Autodesk Inventor에서 다른 명령이 활성 상태인 동안에도 일부 명령을 사용할 수 있습니다. 예를 들어, 조립품 구속조건을 적용하는 중에 3D 회전을 사용하거나, 도면에 기호를 배치하는 중에 줌을 사용할 수 있습니다. 3D 회전, 줌 및 이와 같은 기타 명령을 투명 명령이라고 합니다.

    대부분의 투명 명령은 다른 명령을 사용하는 중에 리본에서 선택할 수 있습니다. 이외에도 다음 바로 가기 키는 다른 명령이 활성화되어 있는 동안에 보기 명령을 활성화합니다.

    • F2를 눌러 뷰를 초점이동합니다.
    • F3을 눌러 뷰를 줌합니다.
    • F4를 눌러 뷰를 회전합니다.

    절차

    부품 및 조립품에서 거리, 각도, 루프 또는 면적 측정

    도구 탭의 측정 패널에서 측정 명령을 사용하여 거리, 각도, 루프 또는 면적을 측정합니다. 예를 들어, 다음 사항을 측정할 수 있습니다.

    • 모서리의 길이
    • 원통형 면 또는 모서리의 지름
    • 호의 원주 길이 또는 반지름
    • 두 점 사이 또는 점과 다른 형상 사이의 거리
    • 두 형상 사이의 각도
    • 조립품에 있는 구성요소(부품 및 부분조립품) 사이의 거리
    • 면 사이의 거리
    • 부품 환경의 구성 곡면 및 와이어프레임
    • 활성 좌표계의 원점에 상대적인 점의 위치

    모든 측정에는 단위 선택을 사용할 수 있습니다.

    그래픽 창에서 마우스 오른쪽 버튼을 클릭하고 측정을 선택한 다음 원하는 옵션을 클릭할 수도 있습니다.

    측정 명령은 조립품, 부품, 도면, 판금, 플랫 패턴, 구성, 2D 및 3D 스케치 환경에서 사용할 수 있습니다.

    선형 거리 또는 길이 측정

    선형 측정을 할 때마다 측정 대화상자에 그 결과가 표시됩니다. 상자의 제목은 측정 유형을 반영하기 위해 변경됩니다.

    1. 리본에서 도구 탭측정 패널 거리를 클릭합니다 .
    2. 왼쪽의 화살표를 클릭하여 선택 우선순위를 구성요소, 부품 또는 모서리 및 면으로 선택합니다.
    3. 그래픽 창에서 측정할 형상을 클릭하여 선택합니다.
      • 모서리의 길이를 측정하려면 모서리를 클릭하여 선택합니다. 측정 상자에 길이가 표시됩니다.
      • 원통형 면 또는 원의 지름을 측정하려면 지름 선이 나타날 때까지 원통형 면 또는 원 위를 커서로 가리킨 다음 클릭하여 선택합니다. 측정 상자에 지름이 표시됩니다.
      • 원통형 면 또는 호의 반지름을 측정하려면 반지름 선이 나타날 때까지 원통형 면 또는 원 위를 커서로 가리킨 다음 클릭하여 선택합니다. 측정 상자에 반지름이 표시됩니다.
      • 원점으로부터의 점의 위치를 측정하려면 점을 클릭하여 선택합니다. 활성 좌표계의 각 축을 기준으로 점의 위치가 표시됩니다.
      • 두 점 사이의 거리를 측정하려면 첫 번째 점을 클릭하여 선택한 다음 두 번째 점을 클릭하여 선택합니다. 두 번째 점을 선택하면 첫 번째 점으로부터의 증분 위치가 표시됩니다.
      • 조립품에서 두 구성요소 사이의 거리를 측정하려면 첫 번째 구성요소를 클릭하여 선택한 다음 두 번째 구성요소를 클릭하여 선택합니다. 두 번째 구성요소를 선택하면 최소 거리 값이 표시됩니다. 두 구성요소 사이의 최소 거리는 모서리, 면 또는 꼭지점일 수 있습니다.
        조립품에 있는 동안 거리 측정 명령을 사용하면 상황에 맞는 메뉴의 선택 우선순위를 변경할 수 있습니다. 우선순위를 변경하면 구성요소나 부품 사이의 최소 거리와 같은 수행 가능한 최소 거리 측정 유형도 변경됩니다. 거리 측정 명령의 기본값은 면 및 모서리 선택 우선순위입니다. 조립품에서 구성요소 우선순위 옵션을 사용하면 구성요소만 유효한 선택으로 허용됩니다(면은 허용되지 않음). 첫 번째 선택 후 선택 우선순위를 변경하면 명령이 재설정됩니다.
      • 호의 원주 길이를 측정하려면 호의 끝점 중 하나를 선택한 다음 호를 선택합니다.
    기타 선택을 사용하여 적절한 측정값을 선택합니다. 예를 들어, 호를 클릭하는 경우 기타 선택을 사용하여 호 반지름 및 호 길이 측정값 중에서 선택합니다.

    각도 측정

    각도를 측정하면 측정 대화상자에 그 결과가 표시됩니다.

    1. 리본에서 도구 탭측정 패널 각도를 클릭합니다 .
    2. 그래픽 창에서 측정할 형상을 클릭하여 선택합니다.
      • 두 선 또는 모서리 간의 각도를 측정하려면 하나를 클릭하여 선택한 후 다른 것을 클릭하여 선택합니다.
      • 원점 B를 기준으로 점 A와 C 사이의 각도를 측정하려면 점 A, B, C를 클릭합니다. 반환된 값은 벡터 BA와 BC 사이의 각도입니다.

    루프 측정

    루프 길이를 측정하면 측정 대화상자에 그 결과가 표시됩니다.

    1. 리본에서 도구 탭측정 패널 루프를 클릭합니다 .
    2. 그래픽 창에서 측정할 형상을 클릭하여 선택합니다.

    면적 측정

    면적을 측정하면 측정 대화상자에 그 결과가 표시됩니다.

    1. 리본에서 도구 탭측정 패널 면적을 클릭합니다 .
    2. 그래픽 창에서 측정할 연속된 닫힌 영역을 클릭합니다.

    측정을 사용하여 대화상자에 값 입력

    측정 명령을 사용하여 대부분의 대화상자에 값을 입력할 수 있습니다.

    1. 대화상자에서 값이 필요한 상자 옆의 화살표를 클릭합니다(예: 돌출 대화상자에 있는 테이퍼 또는 거리 상자).
    2. 리스트에서 측정을 선택합니다.
    3. 그래픽 창에서 해당되는 선형 거리 또는 각도를 측정할 형상을 클릭하여 선택합니다. 측정은 상자에 자동으로 입력됩니다.

    여러 측정값 합계

    여러 선형 측정의 값을 더하여 총 측정을 계산할 수 있습니다.

    1. 리본에서 도구 탭측정 패널 거리 또는 각도를 클릭합니다.
    2. 그래픽 창에서 측정할 형상을 클릭하여 선택합니다. 측정은 거리 측정 대화상자에 표시됩니다.
    3. 대화상자에서 화살표를 클릭하고 합계에 추가를 선택합니다.
    4. 계속 측정을 추가하여 누적합니다.
    5. 원하는 측정을 추가한 후 화살표를 클릭하고 합계 표시를 선택합니다. 측정의 합은 대화상자에 표시됩니다.

    객체 미리 선택

    측정 명령을 시작하기 전에 객체를 미리 선택할 수 있습니다. 선택 세트가 지정된 측정 명령과 호환될 경우 결과가 표시됩니다. 선택 세트가 요청한 측정 명령과 호환되지 않는 경우에는 선택 세트가 지워집니다. 예를 들어, 거리 측정을 선택하기 전에 부품 모서리 세 개를 선택하면 선택 세트가 지워집니다. 선택한 객체 하나가 요청한 측정 명령과 호환될 경우 선택이 유지됩니다.

    • 측정된 것을 지우고 다른 것을 측정하려면 거리 측정 대화상자에 있는 화살표를 클릭하고 재설정을 선택하십시오.
    • 형상을 선택할 때 사용 가능한 선택요소 사이를 선택 명령을 사용하여 전환하면서 선택하십시오.
    • 거리 측정에 적합한 형상은 이 형상 위에 커서를 놓을 때 강조 표시됩니다. 다시 시작하지 않고 여러 개의 거리 측정 작업이 수행될 때 특정 형상은 선택할 수 없습니다. 원하는 형상을 선택할 수 없는 경우 측정 명령을 다시 시작하고 적용 가능한 측정을 수행합니다.

    참조

    측정 명령

    도구 탭의 측정 패널에서 측정 명령을 사용하여 거리, 각도, 루프 또는 면적을 측정합니다. 결과는 측정 상자에 표시됩니다.

    액세스:

    도구 탭의 측정 패널에서 거리 측정, 각도 측정, 루프 측정 또는 면적 측정을 선택합니다.

    또는 그래픽 창에서 마우스 오른쪽 버튼을 클릭하고 측정을 선택한 다음 옵션을 선택합니다.

    측정 상자에서, 화살표를 클릭하여 옵션을 나열하십시오

    재설정

    다른 것을 측정할 수 있도록 측정 상자에서 측정된 내용을 지웁니다.

    거리 측정

    선의 길이, 호의 길이, 점 사이의 거리, 원의 반지름 및 지름, 조립품에 있는 두 구성요소 사이의 거리(최소 거리), 두 면 사이의 거리 또는 활성 좌표계에 상대적인 요소의 위치를 측정합니다.

    왼쪽의 화살표를 클릭하여 선택 우선순위를 구성요소, 부품 또는 모서리 및 면으로 선택합니다.

    UCS 측정 드롭다운 리스트

    해당 드롭다운 리스트는 사용 중인 활성 문서에 UCS가 포함된 경우에만 사용할 수 있습니다. 원점 옵션이 드롭다운 리스트의 맨 처음에 나열되고 이어서 활성 문서의 UCS 리스트가 나열됩니다.

    부품의 원점으로부터 측정된 거리와 선택한 좌표계의 중심점이 표시됩니다.

    각도 측정

    두 선, 두 모서리 또는 두 점 사이의 각도를 측정합니다.

    루프 측정

    루프 측정은 면 경계 또는 기타 형상으로 정의된 닫힌 루프의 길이를 측정합니다.

    면적 측정

    연속하는 닫힌 영역의 면적을 측정합니다.

    합계에 추가

    측정 상자의 측정을 추가하여 총 측정을 누적합니다.

    합계 지우기

    누적에서 모든 측정을 지워서 합을 0으로 재설정합니다.

    합계 표시

    누적에 추가한 모든 측정의 합을 표시합니다.

    정밀도/전체 소수부

    모든 소수부를 표시하는 8자리의 값과 옵션을 표시합니다.
