Ferramentas de reparo de modelo

Inspecione e repare dados importados em um ambiente de reparo para arquivos importados. Assim os dados importados tornam-se confiáveis em operações de modelagem de nível superior.

Métodos para criar um reparo de corpo:

• Importe o arquivo para o ambiente de reparo usando os conversores selecionados.
• No painel Superfície, clique em Reparar corpos e, a seguir, selecione um corpo base.
• No painel Modificar, clique em Copiar objeto para criar um corpo base e, a seguir, clique em Reparar corpos no painel Superfície.

Métodos para inserir o ambiente de reparo:

• No navegador, clique duas vezes no nó de reparo do corpo.
• No navegador, clique com o botão direito do mouse no nó de reparo do corpo e, a seguir, selecione Reparar corpos.

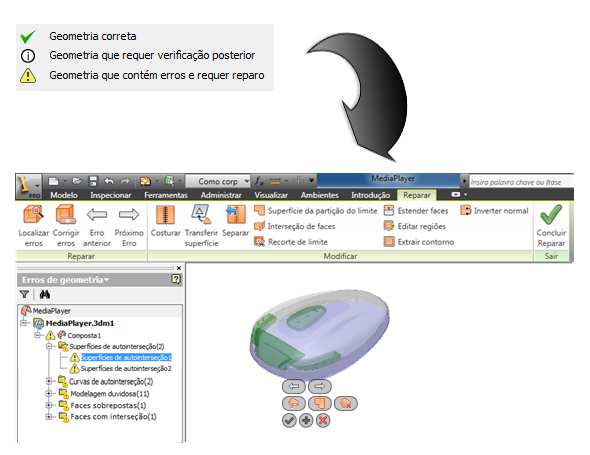

Utilize o comando Corrigir erros para remover os erros com um valor de tolerância especificado. Clique em um erro para localizá-lo na janela de desenho e ativar a minibarra de ferramentas de reparo.

Tutorial: Utilizar o ambiente de reparo e de importação

Mostrar-me: Conceitos básicos do ambiente de reparo e importação

Mostrar-me: Utilizar as ferramentas do ambiente de reparo
