Intercâmbio de BIM

Aprimoramentos gerais

Diversos aprimoramentos de integração são fornecidos para Intercâmbio de BIM, entre eles:

• O acesso à tabelas de iPart e de iAssembly permite alternar entre membros
• Aprimoramentos no fluxo de trabalho de Exportar componentes de construção
• Aprimoramentos no fluxo de trabalho e no acesso ao Conector

As diversas alterações são descritas a seguir.

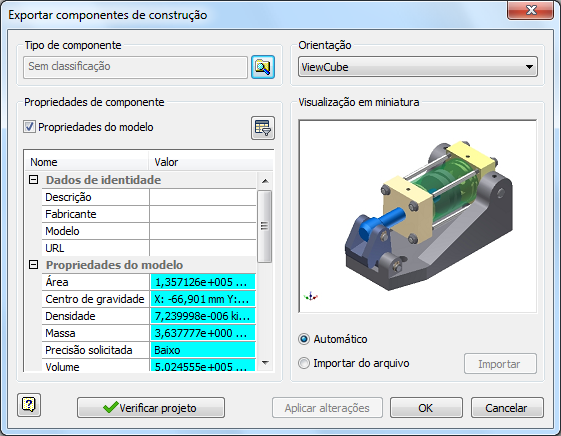

Exportar componentes de construção

• Antes de exportar o componente, forneça todas as entradas e as seleções e, a seguir, clique em Aplicar alterações.
• Para excluir propriedades do modelo, desmarque a caixa de seleção Propriedades do modelo. Quando Propriedades do modelo está selecionada, as propriedades do modelo são exportadas com o componente.
• As opções de orientação do modelo incluem o ViewCube. As "vistas" ViewCube geram vistas de componentes ao exportar. Quando o modelo é aberto no Revit, as posições do ViewCube sincronizam com o ViewCube do Revit.
• Para redefinir o ponto de origem do ViewCube, utilize a tríade. Selecione um vértice ou ponto de trabalho do componente como entrada para o ponto de origem.
• As imagens em miniatura são a vista isométrica de cada opção de orientação. Cada opção de orientação tem uma imagem associada. As imagens refletem o que é exibido na tela. Usar configurações da vista para sombras, reflexos no solo e iluminação para produzir uma imagem em miniatura de alta qualidade.
