Visualizar resultados

Depois que uma simulação é executada, a região do desenho é atualizada para exibir os resultados para o tipo de análise na forma de uma plotagem de volume (exibição padrão). Os vários tipos de resultados preenchem a pasta Resultados do navegador. Para ver a variedade de resultados que é possível visualizar, expanda a pasta Resultados.

Para visualizar um resultado diferente, clique com o botão direito do mouse no nó do navegador correspondente aos resultados que deseja ver e clique em Ativar ou dê um clique duplo no nó navegador de resultado. A região do desenho é preenchida para exibir o tipo de resultados selecionado.

Existem várias opções de exibição disponíveis para interpretar os resultados da simulação.

Plotagem de volume

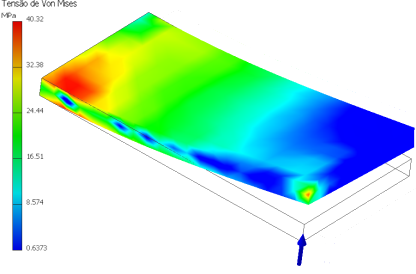

A região do desenho exibe uma plotagem de volume e uma barra de cores exibe a faixa da variável exibida na região do desenho. A ordem da cor é a seguinte, dos valores altos para os baixos: vermelho, laranja, amarelo, verde, ciano e azul.

Configurações do estudo paramétrico

Para Estudos paramétricos, é possível mover os controles deslizantes na Tabela paramétrica para exibir as diferentes configurações. Se a configuração não foi gerada, a mensagem "Não disponível" é exibida na região do desenho. É possível clicar com o botão direito do mouse na linha do parâmetro e selecionar Gerar configuração única, ou executar a simulação para resolver a configuração .

Plotagem suave

O sombreado suave é a apresentação de plotagem padrão para todos os tipos de resultado, em simulação de análise estática ou modal. Cores misturam-se de uma para a outra.

Plotagem de contorno

A plotagem de contorno apresenta as cores usando um método de banda estrita. A separação das cores é vista claramente.

Altere a exibição sombreada:

1. No painel Exibição, clique no comando Exibição sombreada para exibir a lista suspensa.
2. Selecione entre Sombreado leve, Sombreado de contorno e Sem sombreado. A região do desenho é atualizada.

Malha

A qualquer momento, é possível clicar em Vista de malha para sobrepor a malha na plotagem de volume. O comando Vista de malha é uma alternância de exibição ligada/desligada uma vez que a malha tenha sido definida.

Plotagens XY

Com estudos paramétricos, é possível visualizar os resultados como uma plotagem XY bidimensional.

1. No navegador, selecione o Tipo de resultados (Tensão de Von Mises, Deslocamento e assim por diante) que esteja interessado em ver em uma plotagem.
2. Clique com o botão direito do mouse na linha do parâmetro e clique em Plotagem XY. Uma janela com a Plotagem XY é exibida sobre a região do desenho. A janela pode ser redimensionada.

A seguinte imagem foi retirada da mesma simulação que a imagem anterior. No entanto, a Plotagem XY é para resultados de Deslocamento, ao invés de Tensão de Von Mises.

Plotagens de convergência

Os critérios de convergência que são usados para atingir uma solução são definidos. É possível, então, visualizar a plotagem de convergência resultando, que mostra o número de refinamentos usados e os valores de parâmetros associados com cada refinamento.

Para visualizar uma plotagem XY da convergência resultante, é preciso ter editado as Configurações de convergência e definido o Número máximo de refinamentos h como maior do que zero. Clique com o botão direito do mouse no nó da pasta Resultados no navegador, e clique em Plotagem da convergência. Os critérios de convergência são definidos na caixa de diálogo Configurações de convergência.

1. No painel Preparar, clique em Configurações de convergência. A caixa de diálogo é exibida.
2. Especifique a porcentagem do Critério de interrupção da convergência necessária.
3. Especifique o Tipo de resultados no qual executar a convergência.
4. Especifique quaisquer Seleções geométricas
5. Especifique o Número máximo de refinamentos h a usar.
6. Especifique o Limite de refinamentos h.
7. No painel Resolver, clique em Simular. Aguarde até que a simulação termine.
8. No painel Resultado, clique em Plotagem de convergência. A plotagem é exibida em uma janela sobre a região do desenho.

Plotagens de deformação

Animar resultados

Resultados máximo e mínimo

Comandos para localizar mais facilmente os valores de resultado máximo e mínimo estão localizados no painel Exibir.

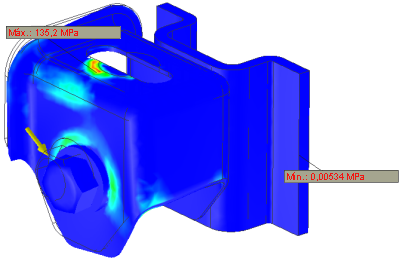

Clique no comando Resultado máximo para exibir uma anotação no ponto onde a condição ocorre.

Clique no comando Resultado mínimo para exibir uma anotação no ponto onde a condição ocorre.

Legendas de sonda

Use o comando Sonda para identificar pontos de interesse com uma legenda especificando o tipo do resultado e o valor naquele ponto. É possível anotar tantos pontos quantos desejar. O comando Legendas de sonda ativa e desativa a visibilidade dessas legendas.

Condições de limite

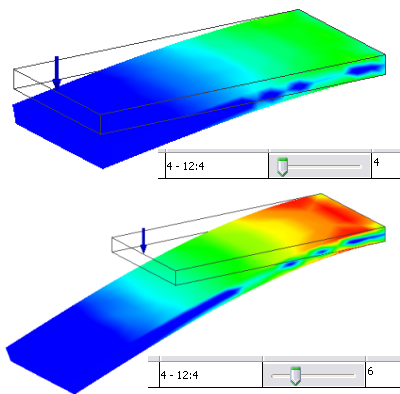

Para visualizar os resultados para diferentes valores paramétricos, mova os controles deslizantes na Tabela paramétrica. Se os resultados da simulação estiverem prontos para avaliação, é possível exibir um gráfico para os resultados de cada parâmetro ou modificação de parâmetro.

Otimize e filtre resultados definindo limites em alguns valores de restrição e minimizando outros. Na Tabela paramétrica, seção Restrições de projeto, defina o status de uma restrição para um tipo de limite. Especifique o valor e o fator de segurança do limite. A seguir, modifique o status de outra restrição a minimizar. A configuração é atualizada e exibe um resultado com os valores minimizados. Se houver uma configuração existente que atenda a todos os limites, ela é exibida. Caso contrário, o resultado viola uma restrição.

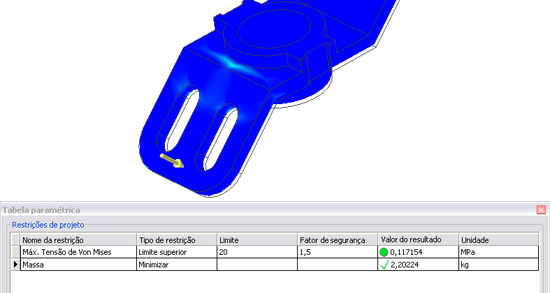

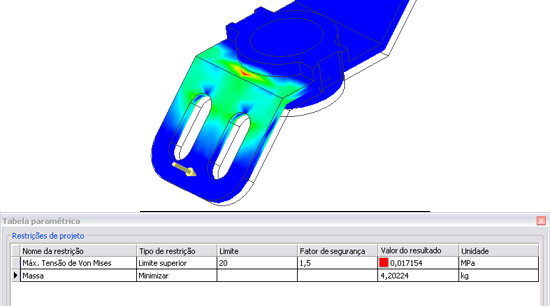

Quando uma solução otimizada é exibida, ainda é possível mover os controles deslizantes. Os valores de restrição exibem uma marca de seleção verde para a restrição otimizada. Para restrições de limite com um fator de segurança, uma forma colorida é exibida para indicar se a restrição foi excedida. Um círculo verde indica que o valor está dentro da faixa aceitável e um quadrado vermelho indica que o valor está fora da faixa aceitável.

Depois de executar uma simulação, é possível ver os valores dos resultados para certos pontos no modelo. Use o comando Sonda para especificar os pontos, e o comando Legendas de sonda para controlar a visibilidade da legenda de sonda.

Após executar uma simulação, sonde um ponto:

1. Na faixa de opções, clique na guia Análise de tensãopainel ResultadoSonda.
2. No modelo, clique no ponto de interesse. Uma legenda com uma linha de chamada para o ponto é exibida.

3. É possível sondar vários pontos.

4. Também é possível manipular legendar para uma vista mais clara das informações da simulação (Consulte Visualize resultados).

Manipule legendas na janela de desenho, incluindo legendas associadas com sondas de resultado, valores mínimo e máximo e falhas de malha, para visualizar melhor e apresentar informações da simulação. É possível alterar a distância inicial na qual as legendas são colocadas, arrastar legendas e redefinir a posição das legendas.

Colocação inicial da legenda

Mover legendas

Redefinir as posições da legenda

ObservaçãoAltere seu filtro de seleção para Selecionar operações de esboço ou gire a vista para selecionar a legenda posicionada atrás de uma peça.

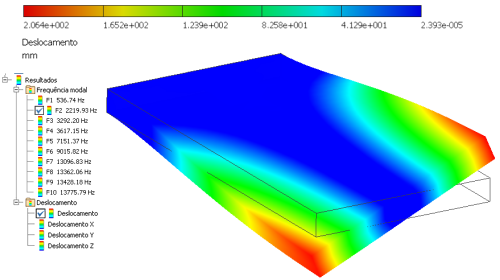

É possível visualizar a deformação de uma peça associada com uma frequência particular ativando a plotagem do modo correspondente representada pelo nó do navegador. Os contornos representam deformação relativa da peça à medida que ela vibra. Por padrão, os resultados para oito modos de frequência e modos de deslocamento são gerados.

1. Expanda a subpasta Frequência modal sob Resultados no navegador de análise de tensão.
2. Clique duas vezes na frequência em que está interessado em ver apresentada na região do desenho.


É possível animar os resultados e observar o deslocamento ou tensão acumular sobre uma sequência de imagens. A animação reproduz uma série de imagens, você determina quantos como uma animação. É possível gravar a animação.

Inicie uma animação:

1. No painel Resultado, clique em Animar.
2. Na caixa de diálogo, especifique o número de Passos análogo às imagens que deseja ter no ciclo durante o qual verá as modificações de deslocamento. Para uma animação mais suave ou mais lenta, aumente o número de passos. Números válidos vão de 3 a 30 passos.
3. Se não se desejar que o modelo original seja exibido como uma representação em estrutura de arame durante a animação, desative a opção Mostrar original.
4. Clique em Gravar para criar um vídeo AVI, especificando o codec de vídeo como parte do processo.
5. Especificar a velocidade de reprodução.
6. Clique em Reproduzir para ver a animação. É possível pausar a reprodução.
7. Utilize Parar ou clique em Ok para concluir a reprodução da animação.

Ao animar o deslocamento de um estudo paramétrico, clique na barra deslizante para modificar o valor do parâmetro e cancelar o comando Animar. Modifique o valor e, a seguir, clique em Animar.

A barra de cores exibe o intervalo para o resultado sendo mostrado. A faixa da barra é definida como Automática por padrão. O Inventor atribui a faixa de valores para exibição. A barra de cores é publicada na região do desenho e pode ser reposicionada dentro da região do desenho ativando o comando Barra de cores. As modificações na exibição da barra de cores são baseadas na sessão e não persistem entre sessões.

É possível modificar o limite superior, limite inferior, tipo de cor, e mudar a visibilidade, posição e tamanho da barra de cores.

Sobreponha a faixa ou a posição da barra de cores:

1. Na barra da faixa de opções, clique em Barra de cores para abrir a caixa de diálogo Configuração de barra de cores.
2. Remova a marca da configuração de limite máximo e/ou mínimo.
3. Nos campos Editar, especifique um valor diferente como o valor máximo/mínimo para a faixa.
4. Se não gostar da posição padrão da barra de cores, especifique outra posição utilizando uma das opções de posição.
5. Quando terminar de modificar os parâmetros de exibição, clique em Ok para invocar as alterações e feche a caixa de diálogo.

Os vários resultados da simulação podem ser enviados como parâmetros no modelo.

Criação de parâmetros de resultado:

• clique com o botão direito no nó do navegador Resultados e, a seguir, clique em Criar parâmetros de resultado.

Veja os parâmetros dos resultados:

1. Na faixa de opções, clique na guia Gerenciar.

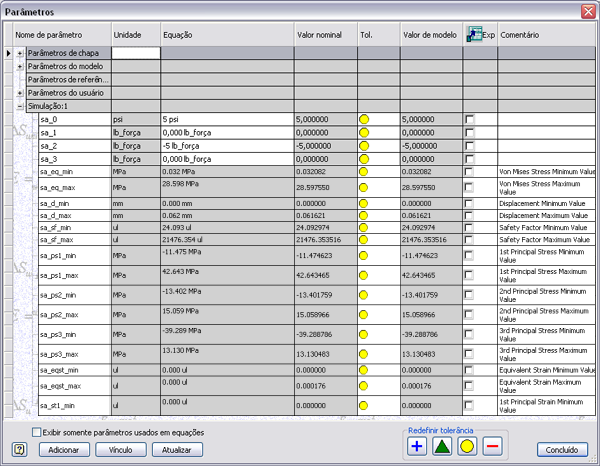

2. No painel Parâmetros da guia Gerenciar, clique no comando Parâmetros. Os Parâmetros dos resultados são adicionados à lista dos demais parâmetros do modelo.
