Prepare para análise

Excluindo componentes da análise contribui para acelerar a análise. É possível excluir vigas, nós personalizados, restrições, cargas, liberações e vínculos rígidos.

Para excluir da análise:

1. Expanda os nós navegador de montagem para o nível onde vê o componente que deseja excluir.
2. Clique com o botão direito do mouse no componente e selecione Suprimir.

Um componente excluído tem sua exibição alterada para transparente enquanto estiver dentro do ambiente de simulação.

Todas as restrições, exceto as personalizadas, utilizam a Exibição Instantânea (HUD) e os manipuladores para definir facilmente as entradas. Configurações mais complexas estão disponíveis nas caixas de diálogo. Quando selecionar a opção Utilizar exibição instantânea no aplicativo na caixa de diálogo Configurações da análise de estrutura, a exibição instantânea é utilizada como método de entrada padrão.

As restrições são definidas no sistema global de coordenadas.

Os tipos de restrição disponíveis são:

Acesso:	Tipo de restrição	Utilizado para...
	Fixas	Aplicar restrição fixa quando nenhum movimento (rotação e deslocamento) é permitido em viga ou nó.
	Fixado	Aplicar restrição fixada quando nenhum deslocamento e rotação livre é permitido na viga ou nó.
	Fixado flutuante	Aplicar restrição fixado flutuante quando rotação livre e deslocamento livre em um plano é permitido em viga ou nó.
	Personalizada	Aplicar restrição personalizada para especificar o seu próprio graus de liberdade de deslocamento e de rotação da viga ou nó.

Para adicionar uma restrição estrutural (fixa, fixada, flutuante oupersonalizada):

1. Na faixa de opções, clique no comando de restrição para o tipo de restrição que está adicionando.
   ObservaçãoTambém é possível clicar com o botão direito do mouse no nó Restrições no navegador e selecionar o tipo de restrição apropriado do menu de contexto.
2. Selecione viga ou nó para posicionar a restrição. Arraste o glifo para especificar o deslocamento. É possível definir deslocamento utilizando valores absolutos ou relativos. A exibição instantânea sempre corresponde a alça selecionada atual. Digite diretamente um valor exato do parâmetro indicado.
3. Para exibir uma caixa de diálogo correspondente, clique com o botão direito do mouse na janela de desenho e selecione Mais opções.
4. Na caixa de diálogo, o comando de seleção está ativo para que possa selecionar imediatamente a localização da restrição. Selecione nó ou viga como origem da restrição.
5. Para casos complexos, é possível definir a restrição com toda a informação detalhada. Selecione uma viga ou nó e clique no comando Personalizar. Na caixa de diálogo, defina graus de liberdade de deslocamento e rotação, e assim por diante.
6. Selecione Ok para adicionar a restrição e fechar a caixa de diálogo.

Para aplicar uma restrição personalizada

A restrição personalizada permite que personalize todos os parâmetros da restrição (posição, orientação, graus de liberdade para rotação e deslocamento na viga ou nó).

Para definir os valores de restrição padrão, utilize a caixa de diálogo Restrição personalizada ou arraste alças na janela do desenho. A entrada exibição instantânea não está disponível.

Na faixa de opções, clique na guia Análise de estruturapainel RestriçõesPersonalizar. Selecione viga ou nó para posicionar a restrição. Usando as caixas de seleção Absoluto ou Relativo, selecione como se quer definir o valor de deslocamento. Defina o valor de deslocamento. Defina os ângulos de restrição de rotação relativos aos eixos X, Y e X. Os valores são definidos no sistema global de coordenadas. Especifique o deslocamento. Utilize os menus suspensos para especificar os graus de liberdade dos eixos X, Y e Z. Quando selecionar a opção Fixado, não há nenhum deslocamento permitido nesta direção. Nenhum levantamento, levantamento+ e levantamento- especificar deslocamentos no eixo X, eixo Y, e eixo Z na direção ("+") compatível ou ("-") oposta, em relação ao eixo do sistema de coordenadas de viga local. Clique aqui para ler mais sobre tipos de deslocamento. Especifique a rotação. Utilize os menus suspensos para especificar os graus de liberdade dos eixos X, Y e Z. Quando selecionar a opção Fixado, não há nenhuma rotação permitida nesta direção. Nenhum levantamento, levantamento+ e levantamento- especificar rotações no eixo X, eixo Y, e eixo Z na direção ("+") compatível ou ("-") oposta, em relação ao eixo do sistema de coordenadas de viga local. Clique aqui para ler mais sobre tipos de rotação.

Todas as cargas utilizam a exibição instantânea (HUD) e os manipuladores para definir facilmente as entradas. Configurações mais complexas estão disponíveis nas caixas de diálogo. Quando selecionar a opção Utilize a exibição instantânea no aplicativo nacaixa de diálogo Configurações da análise de estrutura, a exibição instantânea é utilizada como entrada padrão e método de edição.

As cargas são peças das condições de limite definidas para a simulação. Existem vários tipos de cargas que podem ser aplicados. Os tipos de carga disponíveis são:

Acesso:	Tipo de Carga	Entradas	Utilizado para...
	Força	Viga ou nó	Aplique uma força da magnitude especificada para a viga ou nó selecionado.
	Carga contínua	Viga	Aplique uma carga da magnitude especificada ao redor do eixo e perpendicular à viga ou nó.
	Momento	Viga ou nó	Aplique uma carga da magnitude especificada ao redor do eixo e perpendicular à viga ou nó.
	Momento axial	Viga	Aplique uma carga da magnitude especificada no plano perpendicular ao eixo da viga.
	Momento de dobra	Viga	Aplique uma carga da magnitude especificada no plano paralelo ao eixo da viga.

Para aplicar uma carga:

1. No painel Cargas, clique no tipo de carga que deseja aplicar. A caixa de diálogo carga aplicável é exibida. Ou, é possível selecionar a posição da carga diretamente.
   ObservaçãoTambém é possível clicar com o botão direito do mouse no nó Cargas no navegador e selecionar o tipo de carga apropriado do menu de contexto.
2. O comando seletor está ativo para que possa começar imediatamente a selecionar entradas na região de desenho. Com base no tipo de carga, faça a seleção correspondente.
3. A seleção exibe um glifo indicando a direção na qual a carga é aplicada. Se a direção da carga não é a desejada, utilize os componentes do vetor da seção expandida (para os tipos de carga apropriados) para descrever a direção.
4. Para exibir uma caixa de diálogo correspondente, clique com o botão direito do mouse na janela de desenho e selecione Mais opções

Para aplicar uma força

Aplique uma força da magnitude especificada para a viga ou nó selecionado.

Na faixa de opções, clique na guia Análise de estruturapainel CargasForça. Selecione a viga ou nó apropriado para posicionar a força. Passar o botão do mouse sobre o glifo de posicionamento na janela de desenho e defina o deslocamento. Não é possível definir o deslocamento quando a força estiver agindo em um nó. Passar o botão do mouse sobre o glifo de força na janela de desenho e defina a magnitude. Passar o botão do mouse sobre o ângulo do glifo de plano na janela de desenho e defina o valor. O ângulo do plano define o ângulo nos planos XY. Passar o botão do mouse sobre o ângulo no glifo de plano na janela de desenho e defina o valor. O ângulo no plano define o ângulo do eixo Z. Na caixa de diálogo, clique no botão Mais para aplicar força utilizando componentes de vetor e especifique montagem ou sistema de coordenadas de viga. Selecione a caixa de verificação Componentes do vetor, insira valores Fx, Fy, Fz e, a seguir, clique em Ok.

Para aplicar um momento

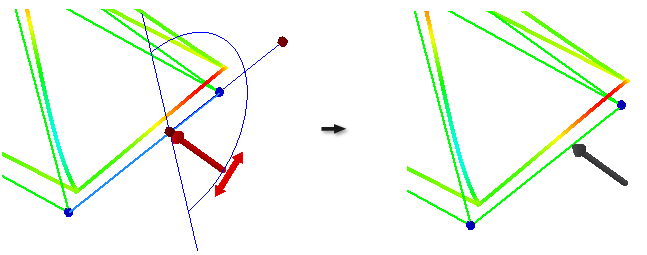

O momento é aplicado ao redor do eixo de viga no plano especificado. Por padrão, o plano onde o momento está aplicado é perpendicular ao eixo da viga.

Na faixa de opções, clique na guia Análise de estruturapainel CargasMomento. Selecione a viga ou nó apropriado para posicionar o momento. Passar o botão do mouse sobre o glifo de posicionamento na janela de desenho e defina o deslocamento. Passar o botão do mouse sobre o glifo de momento na janela de desenho e defina a magnitude. Passar o botão do mouse sobre o ângulo do glifo de plano na janela de desenho e defina o valor. O ângulo do plano define o ângulo nos planos XY. Passar o botão do mouse sobre o ângulo no glifo de plano na janela de desenho e defina o valor. O ângulo no plano define o ângulo do eixo Z. Opcional: Clique com o botão direito do mouse e selecione Mais opções para exibir a caixa de diálogo Momento. Na caixa de diálogo, clique no botão Mais para aplicar momento utilizando componentes de vetor e especifique montagem ou sistema de coordenadas de viga. Selecione a caixa de verificação Utilize componentes do vetor, insira valores Mx, My, Mz e, a seguir, clique em Ok. Remova a marca de seleção para cancelar a seleção.

Para aplicar um momento axial

Utilize este procedimento para aplicar momento axial em vigas. O momento axial é aplicado no plano perpendicular ao eixo da viga.

Na faixa de opções, clique na guia Análise de estruturapainel CargasMomento axial Selecione a viga apropriada para posicionar o momento axial. Passar o botão do mouse sobre o glifo de posicionamento na janela de desenho e defina o deslocamento. Passar o botão do mouse sobre o glifo de momento axial na janela de desenho e defina a magnitude. Na caixa de diálogo, clique no botão Mais para especificar montagem ou sistema de coordenadas de viga.

Para aplicar um momento de dobra

Utilize este procedimento para aplicar momento de dobra em vigas. O momento de dobra é aplicado no plano paralelo ao eixo da viga.

Na faixa de opções, clique na guia Análise de estruturapainel Cargas Momento de dobra. Selecione a viga apropriada para posicionar o momento de dobra. Passar o botão do mouse sobre o glifo de posicionamento na janela de desenho e defina o deslocamento. Passar o botão do mouse sobre o glifo de momento de dobra na janela de desenho e defina a magnitude. Passar o botão do mouse sobre o ângulo do glifo de plano na janela de desenho e defina o valor. O ângulo do plano define o ângulo nos planos XY. Na caixa de diálogo, clique no botão Mais para aplicar momento utilizando componentes de vetor e especifique montagem ou um sistema de coordenadas de viga. Selecione a caixa de verificação Utilize componentes de vetor, insira valores Mx, My e, a seguir, clique em Ok. Remova a marca de seleção para cancelar a seleção.

Materiais são atribuídos às estruturas ao inserí-los utilizando as ferramentas do Gerador de estrutura. O material é selecionado no menu suspenso Estilo de material. Este material é utilizado para simulações de análise de estrutura.

Um aspecto da análise é de permitir comparação de diferentes materiais para a solução do projeto. Assim, em cada simulação será capaz de substituir o material atribuído por uma viga dada. A substituição ocorre somente para a simulação específica e não afeta o modelo de montagem, a não ser que promova alterações ao modelo.

Ao acessar o ambiente de Análise de Estrutura, as informações sobre os materiais de viga são lidos automaticamente. Se há um material com uma definição inadequada para fins de simulação, a simulação não poderá ser executada. Uma mensagem de erro é exibida na pasta Estado no navegador. Altere o material para executar a simulação.

Para substituir o material atribuído:

Clique em guia Análise de estrutura painel Vigas Material para abrir uma caixa de diálogo Material da viga. A área das vigas lista todas as vigas utilizadas na simulação. Clique para selecionar uma viga cujo material deseja alterar. Verifique a caixa Personalizar. Na área de material, clique na seta suspensa para exibir a lista de materiais e selecione o material desejado. Todas as ocorrências desse componente recebem a Todas as ocorrências desse componente receber a substituição de material. Especifique as substituições de material para quantas vigas desejar, então clique em Ok para aplicar as alterações de material.

Exclua uma substituição de material

As propriedades físicas são atribuídas a suas estruturas quando inseri-las utilizando ferramentas do Gerador de estrutura. Ao acessar o ambiente de Análise de Estrutura, as informações sobre as propriedades de viga são lidas automaticamente.

Para modificar as propriedades da viga:

Clique em guia Análise de estrutura painel VigasPropriedades para exibir uma caixa de diálogo com componentes e suas atribuições de material. A área das vigas lista todas as vigas utilizadas na simulação. Clique para selecionar uma viga cujas propriedades deseja alterar. As propriedades físicas pra viga selecionada são exibidas nas áreas de Propriedade básica, Centróide e Mecânico. Verifique a caixa Personalizar. Altere as propriedades nos campos de edição ativos. Especifique as propriedades de viga para quantas vigas desejar, então clique em Ok para aplicar as alterações de propriedades físicas.

Exclua uma substituição de propriedade

É possível adicionar nós a uma viga selecionada.

O primeiro nó disponível á atribuído para o nó definido.

É possível diferenciar nós personalizados somente na janela de desenho, não no navegador. Na guia Geral da caixa de diálogo Configurações da análise de estrutura, selecione a cor da exibição para nós personalizados.

Para adicionar um nó personalizado:

Na faixa de opções, clique na guia Análise de estruturapainel ConexõesNó personalizado. Selecione uma viga onde deseja adicionar um nó. Especifique o valor do deslocamento. Ou, arraste o nó para a posição desejada. Opcionalmente, clique com o botão direito do mouse e selecione Mais Opções para exibir a caixa de diálogo Nó Personalizado. Defina o valor de deslocamento manualmente e determine se o valor de deslocamento será inserido usando-se valores absolutos ou relativos.

Um vínculo rígido é usado para modelar elementos rígidos de estruturas elásticas (definição de um corpo rígido em uma estrutura). Os deslocamentos e rotações definidos para um vínculo rígido podem ser limitados para certos graus de liberdade.

Para obter mais informações sobre regras aplicadas durante a conversão automática de uma montagem de estrutura, consulte o tópico Conversão de modelo automático na Ajuda.

É necessário pelo menos dois nós para definir um vínculo rígido, um nó principal e um ou mais nós secundários. O nó principal passa seus parâmetros (graus de liberdade) para nós secundários durante a simulação.

Os vínculos rígidos são definidos no sistema de coordenadas global.

Para definir um novo vínculo rígido

Na faixa de opções, clique na guia Análise de estruturapainel ConexõesVínculo rígido Selecione o nó principal. Selecione um ou mais nós secundários. ObservaçãoÉ possível definir um nó como nó secundário somente em um vínculo rígido. Especifique o deslocamento bloqueado. Eixo - X: Quando selecionado, o deslocamento na direção X nos nós secundários está bloqueado no vínculo rígido. Eixo - Y: Quando selecionado, o deslocamento na direção Y nos nós secundários está bloqueado no vínculo rígido. Eixo - Z: Quando selecionado, o deslocamento na direção Z nos nós secundários está bloqueado no vínculo rígido. Especifique a rotação bloqueada. Eixo - X: Quando selecionada, a rotação em torno do eixo X nos nós secundários está bloqueado no vínculo rígido. Eixo - Y: Quando selecionada, a rotação em torno do eixo Y nos nós secundários está bloqueado no vínculo rígido. Eixo - Z: Quando selecionada, a rotação em torno do eixo Z nos nós secundários está bloqueado no vínculo rígido. Clique em Ok para criar um vínculo rígido.

Para remover um vínculo rígido, selecione o vínculo rígido no navegador, clique com o botão direito do mouse e selecione Excluir.

Para definir uma nova liberação, selecione viga e especifique os graus de liberdade liberados no início e no final do elemento da viga. Liberações são definidas no sistema de coordenadas de viga.

As guias de começo e final permitem que especifique o comportamento da liberação de viga independentemente em cada extremidade da viga. O sistema de coordenadas de vigas é exibido durante a edição, próximo ao extremo inicial da viga.

Além disso, quando uma liberação é definida, os símbolos de graus de liberdade são exibidos no nó inicial e final da viga na janela de desenho. “ x ” representa o tipo “fixo”, “f” representa o tipo “nenhum levantamento”, “f+” representa o tipo “levantamento +” e “f-” representa o tipo “levantamento -”. Por exemplo, o símbolo “xxxffx” que aparece na janela de desenho significa que o início ou o final da viga está conectado com um deslocamento fixo para os eixos X, Y, Z. Além disso, é com nenhum levantamento (livre) para a rotação ao longo dos eixos X e Y e também com rotação fixa ao longo do eixo Z. Além disso, é com nenhum levantamento (livre) para a rotação ao longo dos eixos X e Y e também com rotação fixa ao longo do eixo Z.

Os coeficientes de rigidez elástica e parcial ajustam o método em que é possível adicionar rigidez pode ser adicionado a um grau de liberdade dado.

Na faixa de opções, clique na guia Análise de estruturapainel ConexõesLiberação Selecione uma viga onde deseja definir uma liberação. Um sistema de coordenadas de viga é exibida. É posicionado mais perto do início da viga, o sistema de coordenadas é orientado em direção à extremidade da viga. Ademais, são exibidos os símbolos de graus de liberdade do nó inicial e final da viga. Os símbolos a seguir são utilizados: “x” significa tipo de deslocamento ou rotação “ fixa” “f” significa tipo de deslocamento ou rotação “nenhum levantamento” “f+” significa tipo de deslocamento ou rotação “levantamento+” “f-” significa tipo de deslocamento ou rotação “levantamento-” Selecione o coeficiente que é utilizada para definir os valores de deslocamento e rotação: Selecione o coeficiente de elasticidade para definir os valores exatos em N/mm. O coeficiente elástico (como o coeficiente elástico para a direção UZ) pode ser definido somente para a direção liberada (que é, para a direção UZ). Selecione o coeficiente de rigidez parcial para especificar valores entre 0,0 (uma direção liberada) e 1,0 (sem liberação). O valor da rigidez do elemento é multiplicado pelo valor do coeficiente no final apropriado. Especifique o deslocamento. Utilize os menus suspensos para especificar os graus de liberdade para se liberar no início e no final do elemento de viga para os eixos X, Y e Z. Quando o tipo de deslocamento fixo é selecionado, não há liberação nessa direção. As opções "Levantamento" significam opções não fixadas. Nenhum levantamento, levantamento+ e levantamento- especificar deslocamentos de liberação Ux, Uy ou Uz no nó inicial ou final do elemento de viga, na direção compatível ("+") ou oposta ("-"), em relação ao sistema de coordenadas do eixo da viga local. Especifique a rotação. Utilize os menus suspensos para especificar os graus de liberdade para se liberar no início e no final do elemento de viga para os eixos X, Y e Z. Quando o tipo de rotação fixa é selecionado, não há liberação nessa direção. Nenhum levantamento, Levantamento+ e Levantamento- especificam as rotações de liberação Rx, Ry ou Rz no nó inicial ou final do elemento de viga, na direção compatível ("+") ou oposta ("-") no que diz respeito ao eixo do sistema local de coordenadas da viga (de acordo com o princípio do parafuso para a direita).

Para remover uma liberação, selecione a liberação no navegador, clique com o botão direito do mouse e selecione Excluir.

Atribuindo uma liberação para modificar o comportamento de vigas individuais

A liberação pode ser utilizada para modificar o comportamento de vigas individuais.

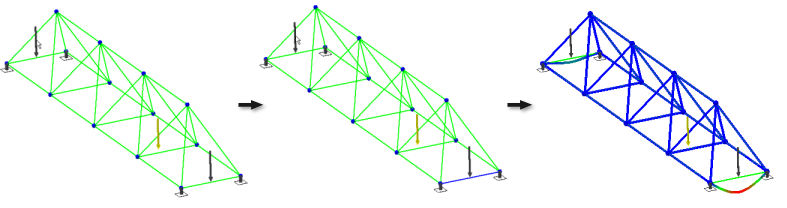

No exemplo seguinte, existem duas forças idênticas, elas tem o mesmo tamanho e direção.

Atribua uma liberação. Na faixa de opções, clique na guia Análise de estruturapainel ConexõesLiberação. Seleciona-se uma viga para liberar de modo que ela possa girar.

Execute a simulação. Clique no comando Simular no painel Solucionar.

As cargas são iguais, mas o deslocamento da viga liberada é substancialmente maior.

Quando você define sua simulação, as alterações feitas no modelo requerem sua atenção. Ao alterar os componentes na montagem, e para o ambiente de análise de estrutura, o comando Atualizar no painel Vigas é ativado.

Além disso, aparece um ícone no nó do navegador, com forma de relâmpago , indicando que as vigas e os nós afetados devem ser atualizados.

Clique em Atualizar para recalcular o modelo de viga a partir da montagem de origem.

A janela gráfica e o navegador são atualizados para mostrar as alterações. O modelo de viga convertida está atualizada e corresponde a um estado de montagem específico. O modelo de viga é atualizado somente na simulação ativa.
