No headersÉ possível criar furos sem um esboço preexistente. Na próxima seção, são descritos alguns métodos alternativos de posicionamento de furos.

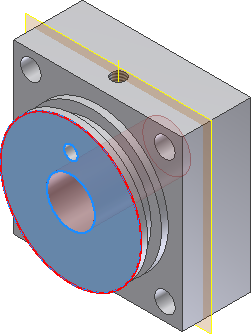

Inicie o comando Furo. - No menu suspenso Posicionamento, selecione Concêntrico.
- A opção de seleção Plano está ativada. Selecione a face frontal da forma cilíndrica para definir o plano.
- A opção de seleção Referência concêntrica está ativada. Selecione uma aresta do cilindro na qual posicionar o furo no centro da face circular.
- Defina o diâmetro como 14 mm.
- Defina a opção Extremidade como Através de todos.
- Clique em OK para criar o furo de passagem.
- Na faixa de opções, clique na
e, a seguir, desmarque a caixa de seleção Todas as operações de referência no menu suspenso para alterar a exibição do plano de trabalho e do eixo de referência para desativado. - Salve o arquivo.
