Edição de peças de iLogic dentro de uma montagem

Cada porto do bloco múltiplo requer um padrão de quatro parafusos para anexar o topo de união com o bloco. Utilize o parafuso inserido na montagem como componente padronizado.

Primeiro, crie o padrão de parafuso para a Porta A.

1. Na faixa de opções, clique na guia Montagempainel ComponentePadrão.
2. Clique em port_a_union_screw.
3. Clique na guia Retangular.
4. clique na seta de direção da área Coluna.
5. clique na aresta horizontal inferior da face Port A.
6. Insira 1,50 para a distância horizontal.
7. clique na seta de direção da área Linha.
8. clique no lado vertical esquerdo da face Port A.
9. Insira 0,69 para a distância vertical.

10. Clique em Ok.
11. Renomeie Component_Pattern_1 no navegador Modelo para ser port_a_screw_pattern.

Quando é criado o padrão de componente de parafuso, também são criados outros parâmetros do modelo. Altere o nome dos parâmetros para usá-los mais adiante neste tutorial.

1. Abra a caixa de diálogo Parâmetros.
2. clique no nome do parâmetro que contenha 0,69 na célula Equação.
3. Altere o nome do parâmetro para port_a_y_dist_between_screws.
4. clique no nome do parâmetro que contenha 1,50 na célula Equação.
5. Altere o nome do parâmetro para port_a_x_dist_between_screws.

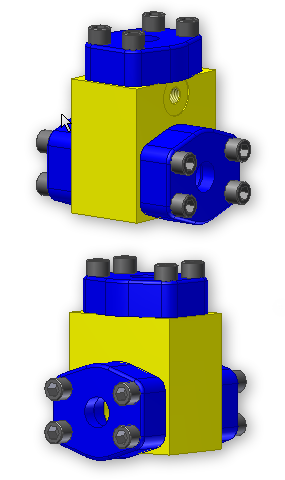

6. Repita as etapas anteriores para port_b_union_screw e port_c_union_screw. Não se esqueça de alterar o nome dos padrões quando concluir. O modelo deve ter um aspecto como exibido nestas vistas frontais e posteriores.

7. Salve o arquivo de montagem.
