Criar um corpo paramétrico para substituir operações inválidas

1. Clique na vista inicial.

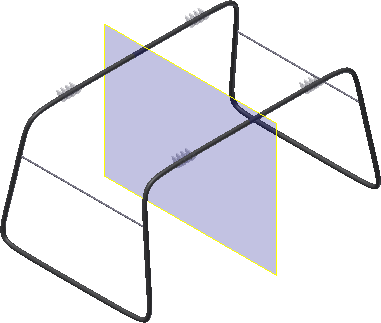

2. Na pasta Origens, clique com o botão direito do mouse no plano XZ e ative a visibilidade.

3. Na pasta Corpos sólidos, clique com o botão direito do mouse no suporte e desative a visibilidade.
4. Clique no comando Plano de trabalho.
5. Clique com o botão esquerdo do mouse em uma aresta do plano XZ, mantenha pressionado o botão e arraste o novo plano na direção negativa Y. Insira uma distância de deslocamento de -21,5 e aceite a alteração.
6. Clique na aresta do plano de trabalho de deslocamento e selecione Inverter a normal no menu de contexto para redefinir a face positiva Z. Observe a alteração de cor.

7. Clique em uma aresta do plano de trabalho do deslocamento e inicie um novo esboço 2D.
8. Desative a visibilidade do plano XZ e do Plano de trabalho.
9. Clique na Vista esquerda no ViewCube e, a seguir, aproxime o zoom no canto superior esquerdo.
10. Desenhe uma linha horizontal que se aproxime à largura da guia de montagem.

11. No navegador, expanda o nó de reparo e desative a visibilidade da superfície composta.
12. Crie três arcos, como mostrado na imagem seguinte, e adicione as restrições listadas. O esboço pode ser ligeiramente diferente até as cotas serem adicionadas.
    • Uma restrição horizontal na linha.
    • Uma restrição de tangência entre os segmentos de arco.
    • Uma restrição vertical entre o ponto central do arco do meio e o ponto central da linha horizontal.
    • Uma restrição de igualdade nos dois arcos laterais.


    Observe que os pontos centrais dos dois arcos iguais ficam fora da forma e acima da linha horizontal. Após adicionar as restrições, arraste um dos centros de arco para coincidir com a imagem.

13. Adicione as cotas, como mostrado na imagem a seguir, para restringir completamente o esboço.
    ObservaçãoAs cotas 35,063 e 17,400 são anexadas ao ponto central da origem projetada. Se você não ativou Projetar automaticamente origem de peça em Opções do aplicativo, guia Esboço, projete manualmente o ponto central para localizar essas cotas.
    Importante Adicione a cota vertical de 2,5 polegadas depois de adicionar a cota radial de 7,135.

14. Conclua o esboço.
15. Clique no comando Extrusão. Defina a distância como 0,4.
16. Na minibarra de ferramentas ou na caixa de diálogo e selecione Novo sólido.
17. Inverta a direção de maneira que ela coincida com a seguinte imagem.

18. Clique em OK para criar a extrusão.
19. Selecione um novo esboço na face mostrada na seguinte imagem.

20. Iniciar o comando Deslocamento, clique com o botão direito do mouse e desative a opção Seleção de contorno. Verifique se a opção Restringir deslocamento está ativada.
    Observação Quando você altera um valor de deslocamento, ele será mantido entre as sessões. Ele permanece no estado selecionado até que você altere a configuração.
21. Selecione os três segmentos de arco, clique com o botão direito do mouse e selecione Continuar.
22. Arraste o deslocamento para o interior e clique com o botão esquerdo do mouse para colocar.
23. Inicie o comando Recortar e recorte os arcos até a interseção com a linha horizontal.
24. Adicione duas restrições de tangência entre os segmentos de arco.
25. Inicie o comando Cota e adicione uma cota de 0,25, como mostrado na imagem a seguir.

26. Conclua o esboço.
27. Inicie o comando Extrusão, selecione a forma de dentro, e faça a extrusão com um corte com uma distância de 0,125.

28. Inicie um novo esboço na face oposta e repita os passos 20 a 27. Quando concluir, a operação deve coincidir com a seguinte imagem.

29. Inicie o comando Arredondamento e adicione um arredondamento de 0,20 para as duas arestas exteriores.
30. Adicione um arredondamento de 0,05 para os quatro arestas interiores.
31. Inicie o comando Furo e crie um furo concêntrico com diâmetro de 1,25, Passante.


    A guia de projeto está completa.
