Simetria de Furos Perfurados

Para finalizar o modelo dobrado da proteção, faça simetria dos três furos perfurados na face do lado oposto. A funcionalidade da Simetria exige um plano para uma simetria cruzada e devido aos passos utilizados na construção desta peça, você não pode, simplesmente, usar um dos planos originais.

1. Na faixa de opções, clique na guia Chapa de metal painel Operações de referência Plano e selecione Plano médio entre dois planos paralelos no menu suspenso.

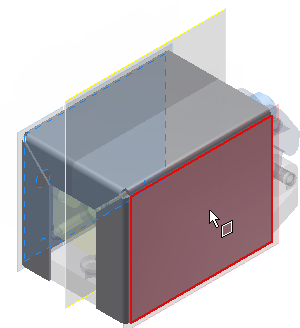

2. Na janela de desenho, clique na face externa mostrada na seguinte ilustração:

3. Agora, rotacione a vista e clique na face exterior, do lado oposto. O novo plano de trabalho será criado em um plano médio entre as duas faces exteriores.

4. Clique na guia Chapa de Metalpainel PadrãoSimetria.
5. Clique no navegador de Modelo para selecionar o nóiFeature da primeira Perfuração 2,5-mm.
6. Clique novamente no navegador Modelo para selecionar o nóiFeature na segunda Perfuração 12-mm.
7. Clique na seta de seleção Plano de Simetria na caixa de diálogo da Simetria para permitir a seleção do plano de simetria.
8. Na janela de desenho, clique no plano médio que você criou no meio da proteção.
9. Clique em OK para espelhar as iFeatures de Perfuração selecionadas e fechar a caixa de diálogo Simetria. Note que o nóSimetria aparece no navegador Modelo.

As operações espelhadas agora aparecerão do lado oposto da proteção.

A seguir crie uma planificação do seu modelo dobrado.
