Aplainamento do tubo curvo

Como as operações de flange de contorno e curva de contorno se formaram em um tubo aberto, é possível criar uma planificação sem adicionar outras operações.

1. Na faixa de opções, clique na guia Chapa de metal painel PlanificaçãoCriar planificação.

A planificação é criada. A guia Planificação é exibida como a guia ativa da faixa de opções.

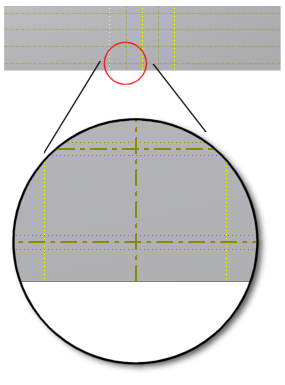

A planificação exibe as linhas de centro de dobra e as extensões de dobra das quatro dobras de 90 graus que formam o tubo quadrado, bem como as duas linhas de centro curvas das curvas de 30 graus criadas pelas operações de curva de contorno. As linhas de centro de dobra, as extensões de dobra, as linhas de centro curvas e as extensões da curva são exportadas para camadas independentes quando uma planificação é exportada para os formatos DWG ou DXF para aumentar a flexibilidade na fabricação CNC.

Na última parte deste tutorial, você explorará o uso das operações Desdobrar e Redobrar. Anulará a curva e desdobrará o modelo criado, lhe adicionará algumas operações e, a seguir, voltará a dobrá-lo e curvá-lo.
