Inserir o tubo horizontal

Conteúdo

No headers

Insira um tubo na linha horizontal restante.

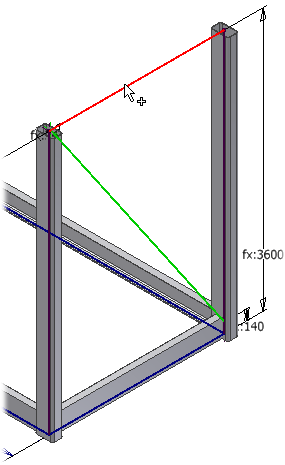

Selecione a linha horizontal restante.
Selecione ISO 657/14 - 2000 (Retangular) no menu Família.
Selecione 250x150x10 no menu Tamanho.
Selecione 90,00 gr no menu Ângulo.

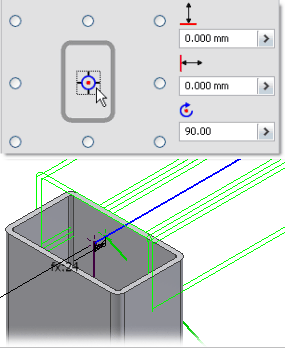

Clique no botão de opção para mover o indicador Orientação.
Clique em Aplicar.
