Inserir um perfil - Selecionar geometria

A seguir selecionaremos a geometria para colocar os membros de estrutura inferiores. Para os membros de estrutura inferiores:

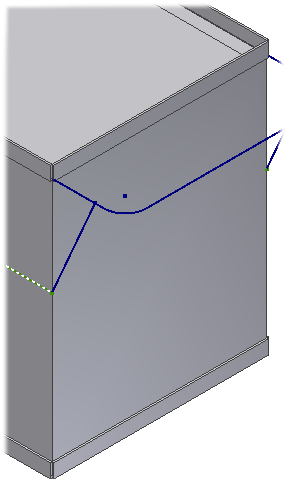

1. Selecione as quatro arestas inferiores. Verifique de a primeira seleção coincide com a imagem, como indica o cursor.

2. Estabeleça o indicador Orientação tal e como é exibido.

3. Selecione 0,00 gr no campo Ângulo.

   O objetivo do projeto é que as superfícies interiores dos canais em C fiquem alinhadas com o sólido. Como os canais têm uma espessura de 5 mm, devem ter um deslocamento de 5 mm.

4. Insira -5 mm nos campos Deslocamento horizontal e Deslocamento vertical.

5. Clique em Aplicar. Aparecerá a caixa de diálogo Criar nova estrutura.
6. Clique em OK.

Para os membros de estrutura superiores:

1. Selecione as quatro arestas superiores. Assegure-se de que você selecionou o extremo esquerdo da primeira linha, tal como é indicado.

2. Clique em Aplicar.
3. Altere a exibição gráfica para Sombreada.
