Efetue a extrusão do Esboço de geometria

1. Pressione E no teclado para ativar o comando Extrusão ou clique com o botão direito do mouse e selecione Extrusão no menu de indicadores.

   A vista "frontal" do arquivo DWG inserido contém geometria que representa o exterior da cobertura e a espessura do material que compõe os laterais. Para criar esta peça, você deve selecionar as duas regiões mostradas na vista frontal dentro do retângulo de 6,30" x 6,30".

   Observe que você deve clicar dentro de ambos contornos de esboço. Clique para reproduzir a animação que exibe a seleção necessária.

2. Na caixa de inserção de valor da exibição em tela ou no campo Extensão da caixa de diálogo Extrusão, realce o valor 1 polegada.

3. Selecione o valor da dimensão 0,560 (toda a profundidade da cobertura) na vista "superior" da geometria inserida.

4. O programa substitui a distância de extrusão padrão de 1 polegada para a dimensão existente, como representada pelo parâmetro chamado d5.

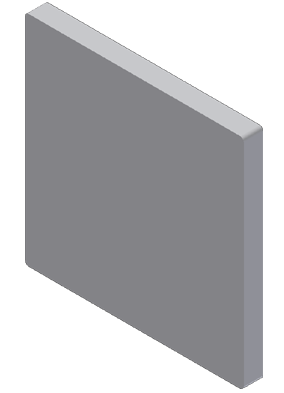

5. Clique no botão verde OK para criar a operação base que representará a cobertura do painel elétrico e saia do comando.
6. Pressione F6 para posicionar a peça na vista inicial.
