Adicionando restrições à inserção

    Conteúdo
    No headers

    Nesta seção, são utilizadas restrições de montagem padrão para restringir a inserção. A localização do posicionamento será uma imagem refletida da inserção criada.

    1. No navegador Modelo, fáca em clique duplo no nó denominado Mold_Top_Top_PZ:1 para ativá-lo.
    2. No navegador Modelo, expanda o nó Mold Top_Top_MP:1 para revisar as restrições conforme elas são adicionadas.
    3. Na faixa de opções, clique na guia Montar > painel Posição > Restringir.
    4. Na caixa de diálogo Inserir Restrição, assegure-se que o tipo Coincidência esteja selecionado.
    5. Na imagem a seguir, selecione a superfície identificada com o número 1 como referência da Primeira Seleção. Esta superfície está localizada no componente de peça moldável.
    6. Na imagem a seguir, selecione a superfície identificada com o número 1 como referência da Segunda Seleção. Esta superfície está localizada no componente de inserção predefinido.
    7. Clique emAplicar.
    ObservaçãoÉ possível usar o comando no painel Posição para arrastar o componente de sua atual posição restringida. É possível selecionar as superfícies de referência mais facilmente.
    1. Continue a restringir a inserção usando restrições de correspondência:
      • Faça coincidir as superfícies identificadas com o número 2 nas duas imagens anteriores.
      • Faça coincidir as superfícies identificadas com o número 3 nas duas imagens anteriores.

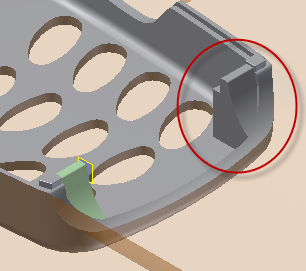

      A inserção totalmente restringida aparece tal como é mostrada na imagem a seguir.

    2. Quando o componente está totalmente restringido, clique em Cancelar na caixa de diálogo Inserir Restrição para fechar a caixa de diálogo.
    3. Para sair do ambiente de Montagem, clique na guia Montar > painel Voltar > Voltar.
    4. Na faixa de opções, clique na guia Macho/Cavidade > painel Sair > Finalizar Macho/Cavidade.
    5. No navegador Projeto do Molde, expanda os nós Representações > Vista, e faça um clique duplo na Vista 1.
      ObservaçãoTambém é possível definir a vista no menu suspenso da faixa de opções de representação de vista.
    6. No teclado, clique em F6 para voltar à vista inicial. O modelo aparece tal como é mostrado na imagem a seguir.
    7. Na barra de ferramentas de Acesso Rápido, clique emSalvar para salvar a montagem.

    Anterior | Avançar
