Colocação de uma base de molde de três placas

Nesta seção, uma porta-molde de três placas é colocada.

1. Na faixa de opções, clique na guia Montagem do moldepainel Montagem do molde Base do molde .

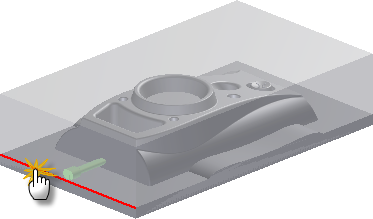

2. Na caixa de diálogo Base de molde, verifique se a seleção Posição está ativada. Selecione a aresta que separa o macho e a cavidade para localizar o Ponto de referência de posição, como mostra a próxima imagem.

3. Na caixa de diálogo Base de molde, clique no menu suspenso Fornecedor e tipo. Em Fornecedor, selecione Futaba e em Categoria, selecione Base de moldes de três placas.
4. Selecione FUTABA-DA-S-IH na lista.
5. Defina o tamanho em 400 x 450 mm.

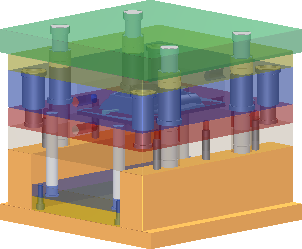

6. Clique em OK para gerar a base de molde, como mostra a próxima imagem.
7. Opcionalmente, se a opção Solicitar nomes de arquivos foi ativada, clique em OK na caixa de diálogo Nomear arquivo para aceitar o padrão e gerar a base de molde.
