Redefinir ou deslocar pontos de trabalho de segmento

Utilize Mover/Girar 3D para ajustar um ponto de trabalho para a ramificação de segmento.

1. Para obter uma visualização melhor dos dados, desative a visibilidade de qualquer geometria que obstrua a vista.

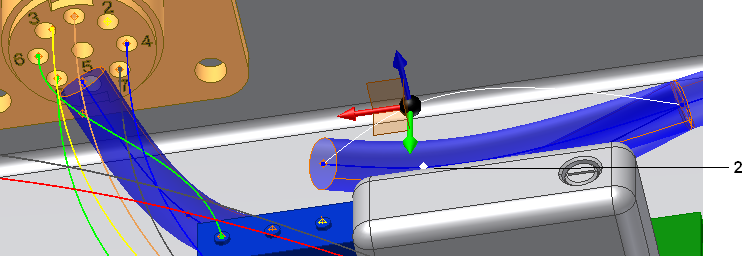

2. Na janela de desenho, clique com o botão direito no segundo ponto de trabalho de ramificação (2) como exibido na seguinte ilustração.
3. Clique com botão direito e selecione Mover/Girar 3D do menu de contexto.

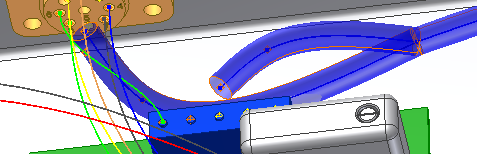

4. Arraste o ponto verticalmente até que a visualização seja parecida à seguinte forma, clique com o botão direito e selecione Aplicar.

5. Continue ajustando até ficar satisfeito com a forma, clique com o botão direito e selecione OK.

   ObservaçãoUma vez criado um segmento, é possível verificar se algum dos pontos ao longo do segmento viola o valor do raio da dobra. No navegador, clique com o botão direito no segmento e, a seguir, selecione Raio da dobra Verificar no menu de contexto. Verifique se o multiplicador de raio da dobra está definido antes de verificar os pontos. Selecione "verificação de raio da dobra" no índice da Ajuda para obter mais detalhes sobre a verificação de raio da dobra.
6. Salve a montagem de cabos e fios.
