Definir rotas manuais

Roteamento de um cabo Belden em um segmento único.

1. Abra Enclosure_Assembly.iam da subpasta Cabo & Harness. É a mesma montagem utilizada no tutorial anterior.
2. Ative Montagem de cabos e fios2.
3. Na faixa de opções, clique na guia Cabeamento elétrico painel Rota Rota.

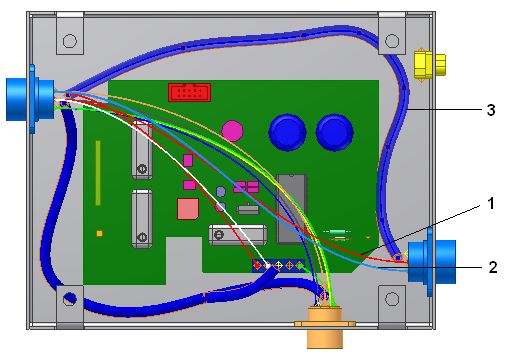

4. Na janela do desenho, selecione um condutor de cabo (1 ou 2) para rotear.

5. Selecione a caixa Segmento único (manual).
6. Selecione o botão Primeiro segmento, selecione o segmento (3) na janela do desenho, tal como foi exibido na ilustração anterior, e clique em OK.

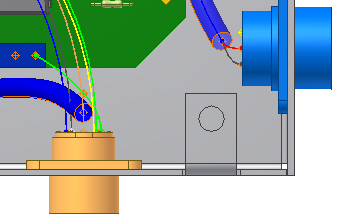

   Os dois fios de cabo são roteados ao mesmo tempo porque os dois fios representam um único cabo. Os comprimentos de cabo e os diâmetros de conjunto são atualizados automaticamente.


   ObservaçãoTodos os fios de cabo são roteados ou não roteados juntos e devem seguir o mesmo caminho (roteados através dos mesmos segmentos) na montagem de cabos e fios.
7. Salve a montagem de cabos e fios.
