Criar uma rota da mangueira

1. Clique duas vezes em Trechos de Tubos e Tubulações no navegador Modelo.
2. Na faixa de opções, clique na guia Tubos e tubulações painel Trecho Criar trecho de tubulação.
3. Na caixa de diálogo Criar Trecho, insira AirSystem2 como Nome de Arquivo de Trecho. Aceite o resto de valores padrão e clique em OK.

   O trecho individual AirSystem2:1 está adicionado e ativado no navegador. A guia Trecho de Tubulação é exibido na faixa de opções.

4. Na guia Trecho de Tubulação, no painel Gerenciar, selecione o estilo Mangueira hidráulica - Rosca cônica - Giratória da lista de Estilo Ativo.
5. Na faixa de opções, clique na guia Trecho de tubulação painel Rota Nova rota.
6. Na caixa de diálogo Criar Novo Roteamento, aceite o nome de arquivo e a localização de roteamento padrão, e clique em OK.

   Um roteamento de tubulação é adicionado ao trecho ativo e é ativado. É exibido a guia Rota na faixa de opções.

7. Na faixa de opções, clique na guia Rota painel Criar Rota.

   O acessório de início especificado pelo estilo de mangueira está associado ao cursor e pronto para sua inserção.

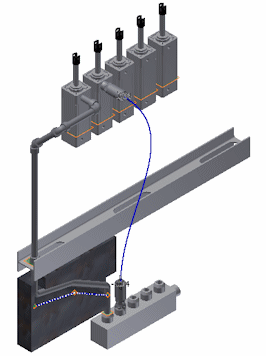

8. Mova o cursor sobre a aresta circular tal como é exibida na imagem seguinte. A seguir clique para definir o acessório de início.
   ObservaçãoO eixo de direção da peça deve apontar na direção do roteamento.

9. O acessório de final aparece e é associado ao cursor. Observe que o acessório de início e o acessório de final fazem referência à mesma peça deste estilo.
10. Mova o cursor à abertura circular na peça de válvula.

    Se a orientação do acessório não está correta, clique com o botão direito e selecione Conexão Seguinte.


11. Clique para inserir o acessório final. É exibida a linha de roteamento.
