Criar rota autodrenante

1. Na faixa de opções, clique na guia Trecho de tubulação painel Rota Nova rota.
2. No campo Nome do arquivo da peça de rota, na caixa de diálogo Criar rota, digite SD Route.
3. Clique em OK.
4. Clique em guia Rota painel Criar Rota.

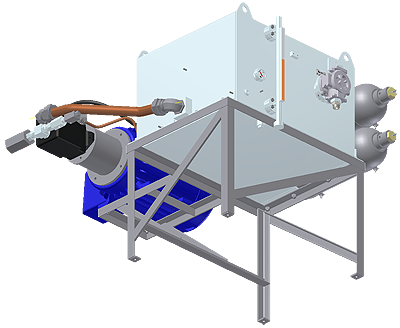

5. Orbite o modelo de forma semelhante à próxima imagem.

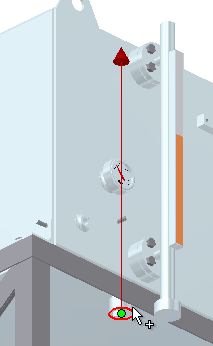

6. Pare o cursor sobre a aresta circular.

7. Pressione a barra de espaço para inverter o vetor de rota.

8. Selecione a aresta circular.

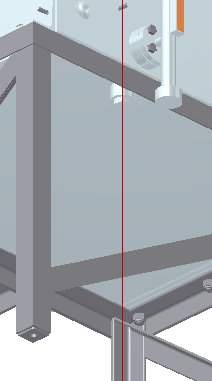

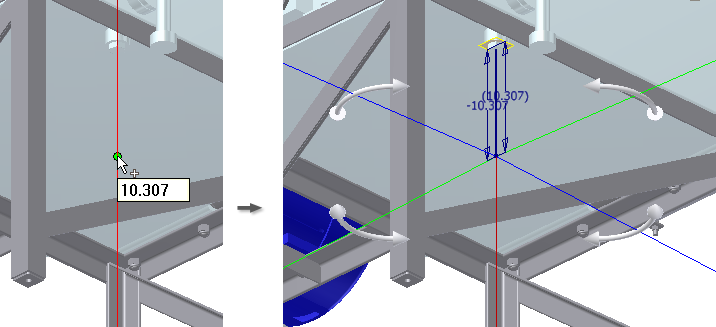

9. Selecione o vetor de rota como é exibido na próxima imagem.


   Os vetores de cor verde e azul não formam um ângulo reto com o vetor de cor vermelha. Dependendo de como é medido, o ângulo com relação ao vetor vermelho pode ser de 88 ou de 92 graus. O ajuste personalizado especificado no estilo autodrenante determina este ângulo.

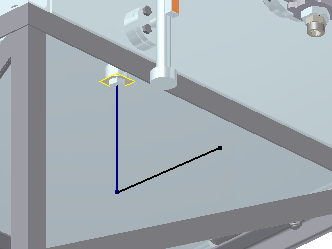

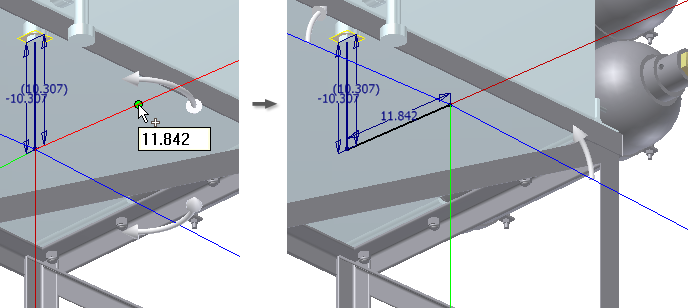

10. Selecione o vetor de rota verde, como indicado.

11. Clique com botão direito e selecione Concluir.
12. Clique com o botão direito e selecione Concluir edição para voltar ao trecho SD Run.
