Criar uma vista base e projetada

1. Para criar um desenho clique em Novo.
2. Na caixa de diálogo Criar Novo Arquivo, clique na pasta Modelos e selecione ANSI (in) .idw,e a seguir clique em Criar.
3. Salve o documento de desenho como MyAccumulator.idw.
4. Na faixa de opções, clique na guia Inserir vistaspainel Criar Base. A caixa de diálogo Vista do Desenho é exibida.
5. Na guia Componente selecione Atual em Orientação para utilizar a orientação de vista atual do arquivo de montagem. Mantenha a configuração padrão para o resto das opções. Observe o seguinte:
   • A montagem Accumulator.iam está selecionada em Arquivo.
   • Está selecionada a representação de vista Padrão e o nível de detalhe Principal.
   • A escala da vista é definida em 0.08:1.
   • Está selecionada a opção Criar Vistas Projetadas Imediatamente após a Criação de Vistas Base.
6. Mova a visualização ao quadrante superior direito da folha de desenho. Depois clique para inserir a vista.

   ObservaçãoNão clique em OK na caixa de diálogo Vista do Desenho. Se clicar em OK, a vista é colocada em uma localização aleatória e finaliza o comando.

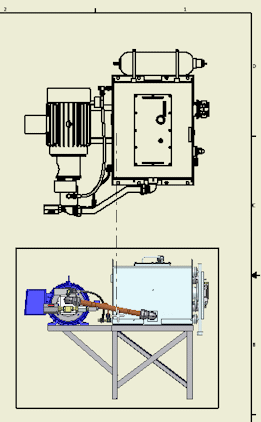

7. Mova o cursor para abaixo para exibir uma visualização da vista projetada. Depois clique para inserir a vista projetada.

8. Clique com o botão direito e selecione Criar. São criadas duas vistas no desenho.

9. Salve o documento do desenho.
