Parâmetros em modelos

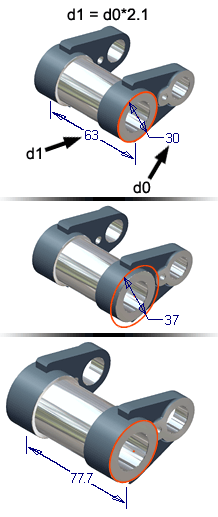

Quando é inserido uma cota ou outro valor em uma caixa de edição, o valor é definido como parâmetro do modelo e se atribui um nome padrão, como d0, d1 ou d2. É possível alterar a unidade padrão e especificar um nome de parâmetro quando for inserido o valor na caixa de edição.

Por exemplo, se você deseja fazer a extrusão de um perfil de esboço a uma altura de 2 mm, insira 2 mm na caixa de edição de distância da caixa de diálogo Extrusão. Quando o comando de extrusão é executado , um parâmetro padrão é criado, como d0, e se atribui um valor de 2 mm. No entanto, se você insere HT = 2 mm, o Inventor analisa a expressão e cria o parâmetro HT com o valor atribuído de 2 mm. Deste modo são definidos nomes de parâmetros significativos, que servem de referência e podem ser utilizados depois.

Para alterar o nome ou valor do parâmetro, utilize a caixa de edição de maneira similar. Suponhamos que você deseja alterar o nome do parâmetro de HT para HGHT no exemplo anterior. Edite a operação de extrusão e insira HGHT=2 mm na caixa de edição de distância. O parâmetro HT é substituído pelo parâmetro HGHT ao executar o comando.

Quando uma cota ou outro valor é inserido em uma caixa de edição, o valor é definido como parâmetro do modelo e se atribui um nome padrão, como d0, d1 ou d2. O comando Parâmetros permite alterar o nome e o valor de um parâmetro existente. Também é possível alterar o valor de um parâmetro alterando suas equações .

Na faixa de opções, clique na guia Gerenciarpainel ParâmetrosParâmetros. Na caixa de diálogo Parâmetros, procure o parâmetro que você deseja alterar. Para alterar o Nome, Equação ou Comentário do parâmetro, clique na caixa correspondente para selecionar o valor existente e especifique o novo valor. Pressione Enter para salvar a alteração. Para atualizar o modelo, clique em Atualizar na barra de ferramentas de acesso rápido. ObservaçãoApenas as cotas normais podem ser editadas. Para converter as cotas de referência em cotas normais, ative a caixa Estilo e clique em Normal. Para evitar que o esboço seja sobrerrestringido, pode ser necessário converter outras cotas em cotas de referência. DicaTambém é possível alterar o valor de um parâmetro existente editando a cota de esboço ou a operação.

É possível definir parâmetros, como, por exemplo, resistência a deformação, e especificá-los por nome para definir valores de cotas ou outras medidas em um modelo.

Na faixa de opções, clique na guia Gerenciarpainel ParâmetrosParâmetros. Na caixa de diálogo parâmetros, clique em Adicionar Numérico no menu suspenso para adicionar uma linha de parâmetro numérico à tabela de parâmetros do usuário. Clique nas caixas para especificar as opções Nome de parâmetro, Unidade e Equação . Na caixa Unidades, a caixa de diálogo Tipo de unidade é aberta, exibindo uma lista de todos os tipos de unidades disponíveis. Clique para expandir a árvore do navegador e selecionar o tipo que deseje. Selecione a caixa de seleção de chave se o parâmetro é um parâmetro chave. Se deseja-o, especifique um comentário. Dicase você utiliza os mesmos parâmetros em muitas peças, crie um arquivo de modelo que contenha os ditos parâmetros. Salve o modelo na pasta de modelos para utilizá-la ao criar novos arquivos de peças.

Você pode definir parâmetros de texto, como cores ou outras séries de caracteres descritivas, e especificá-los pelo nome para definir valores em um modelo. Lembre-se, no entanto, que parâmetros não suportam expressões.

Na faixa de opções, clique na guia Gerenciarpainel ParâmetrosParâmetros. Na caixa de diálogo parâmetros, clique em Adicionar Texto para adicionar uma linha de parâmetro de texto à tabela Parâmetros do usuário. Clique na Caixa de Nomes de Parâmetros para definir o nome. Clique na Caixa Equação para adicionar o valor do parâmetro. Selecione a caixa de seleção de chave se o parâmetro é um parâmetro chave. Se deseja-o, especifique um comentário. Dicase você utiliza os mesmos parâmetros em muitas peças, crie um arquivo de modelo que contenha os ditos parâmetros. Salve o modelo na pasta de modelos para utilizá-la ao criar novos arquivos de peças.

Você pode definir parâmetros verdadeiros/falsos e especificá-los pelo nome para definir condições verdadeiras ou falsas em um modelo. Lembre-se, no entanto, que parâmetros verdadeiros/falsos não suportam expressões.

Na faixa de opções, clique na guia Gerenciarpainel ParâmetrosParâmetros. Na caixa de diálogo parâmetros, clique em Adicionar verdadeiro/falso no menu suspenso para adicionar uma linha de parâmetro booleano à tabela de parâmetros do usuário. Clique na Caixa de Nomes de Parâmetros para definir o nome. Caso necessário, clique na Caixa de equação para mudar o valor de Verdadeiro para Falso. Selecione a caixa de seleção de chave se o parâmetro é um parâmetro chave. Se deseja-o, especifique um comentário. Dicase você utiliza os mesmos parâmetros em muitas peças, crie um arquivo de modelo que contenha os ditos parâmetros. Salve o modelo na pasta de modelos para utilizá-lo quando criar novos arquivos de peça.

É possível definir valores múltiplos para um parâmetro, porém um parâmetro só pode ter um valor de cada vez. Os valores são, na verdade, expressões, assim, os itens da lista de valores para os parâmetros numéricos podem ser expressões de parâmetros verdadeiros.

1. Na caixa de diálogo dos parâmetros, clique com o botão direito do mouse em qualquer lugar da linha do parâmetro e selecione Criar múltiplos valores para abrir a caixa de diálogo do editor da lista de valores.
2. Especifique o valor na área Adicionar Novo Item(s), com cada valor em uma linha separada. Utilize a tecla Enter para adicionar novas linhas conforme o necessário.
3. Clique em Adicionar para mover os valores para o campo Valores.
4. Clique em Ok.

1. Na caixa de diálogo dos parâmetros, clique na Caixa de equações do parâmetro para exibir a seta de seleção suspensa.
2. Clique na seta para exibir a lista de valores.

   Se um valor personalizado também foi definido para o parâmetro, este é incluído na lista.

3. Selecione um novo valor da lista.

1. Na caixa de diálogo dos parâmetros, clique com o botão direito do mouse na caixa de equações do parâmetro e selecione Editar lista de múltiplos valores para exibir a caixa de diálogo do editor da lista de valores.
2. Edite a lista de valores.
   • Especifique novos valores no campo Adicionar Novo(s) Item(s), e clique em Adicionar para mover os novos valores para o campo Valor, ou clique Limpar para apagar suas entradas e começar novamente.
   • Selecione um valor no campo Valor e clique em Excluir Item(s) para remover o valor da lista de múltiplos valores.
3. Clique em Ok quando tiver concluído.

Você pode adicionar um valor personalizado para um parâmetro de múltiplos valores, caso o tenha. O valor personalizado não faz parte da lista de valores já definida para o parâmetro, mas está disponível para seleção a partir do campo de Equações do parâmetro. Você deve habilitar o uso de valores personalizados para o parâmetro antes de adicionar o valor.

1. Na caixa de diálogo dos parâmetros, clique com o botão direito do mouse na caixa de equações do parâmetro e selecione Editar lista de múltiplos valores para exibir a caixa de diálogo do editor da lista de valores.
2. Selecione Permitir valores personalizados.
3. Clique em Ok para fechar o Editor da lista de valores.
4. Clique na seta na Caixa de equações do parâmetro para exibir a lista de valores e selecione a nova opção <Valor Personalizado...>.
5. Reescreva o valor na caixa de equações e pressione Enter.

Agora, o valor personalizado é um membro da lista de valores disponíveis na caixa de equações, e é o valor atualmente selecionado. No entanto, o valor personalizado não está incluído na lista de múltiplos valores exibida no Editor da Lista de Valores para aquele parâmetro.

Você só pode adicionar um valor personalizado para um parâmetro de múltiplos valores. Se você tentar adicionar outro valor personalizado, o valor personalizado anterior será sobrescrito.

Para remover o valor personalizado, altere o valor para um dos outros valores, então abra o Editor da Lista de Valores para o parâmetro e desmarque a caixa de seleção para Permitir valores personalizados.

1. Na caixa de diálogo dos parâmetros, clique em Adicionar Numérico para adicionar um novo parâmetro numérico do usuário.
2. Clique na coluna Unidade para abrir a caixa de diálogo Tipo de unidade.
3. Expanda os grupos que precise e clique para selecionar um tipo de unidade.
4. Na caixa Especificação de Unidade, são adicionada as unidades selecionadas. Para criar uma especificação de unidades compostas, como pol/seg, separe as unidades individuais com o signo apropriado da operação como, por exemplo, multiplicação, divisão ou exponenciação.

   Se você preferir, é possível inserir as unidades diretamente na caixa Especificação de Unidade.

5. Clique em Ok para adicionar a unidade de medida à coluna Unidade do parâmetro.

Você pode escolher quais parâmetros serão inclusos na exibição na caixa de diálogo Parâmetros, com base em certos critérios.

Para filtrar a exibição de parâmetros, selecione um filtro a partir da lista de filtros

Você também pode expandir ou recolher a lista de parâmetros do modelo e a lista de parâmetros do usuário para ocultar ou exibir esses parâmetros.

Você pode reduzir a exibição da caixa de diálogo Parâmetros para incluir um número menor de colunas e botões.

Para reduzir a exibição, clique em << Menos, no parte de baixo da caixa de diálogo. A janela da caixa de diálogo será redimensionada consequentemente. A caixa de diálogo continuará sendo exibida em modo reduzido até que você a altere novamente para exibição completa.

Para retornar à exibição completa, clique em Mais >>, na parte de baixo da caixa de diálogo.

Na caixa de diálogo Parâmetros, clique com o botão direito do mouse em qualquer ponto da linha do parâmetro e selecione excluir parâmetro.

Adicione dois valores para criar o parâmetro DIST. O signo de igual separa o nome do parâmetro do valor. Autodesk Inventor analisa a expressão para criar o parâmetro DIST e atribuir-lhe o valor da equação.

DIST = (4 mm + 25,4 mm)

Suponhamos que as unidades padrão são polegadas e graus. Para inserir uma expressão com unidades mistas, utilize fatores de conversão em dita expressão.

(2 pol + 4 mm * 1 pol / 25,4 mm)

Autodesk Inventor mantém os valores internos para os parâmetros mais frequentemente utilizados como PI = 3,14159265359 e e = 2,718281828459. Somente substitua estes parâmetros quando os precise nas expressões.

(PI rad/ 4ul + (35 gr * PI rad / 180 gr))

A caixa de edição está dotada de funções internas que são combinadas de forma algébrica com outros valores e parâmetros para criar expressões complexas. Neste exemplo, a função tangente inversa é utilizada para calcular um ângulo a partir da relação dos lados da peça.

30 gr + atam(4 in / 3 in)

Para representar valores sem unidades, utilize o símbolo "ul" nas caixas de edição. Ainda que Autodesk Inventor interpreta corretamente os valores sem unidades, como a expressão 3 * (3^2) onde o comprimento padrão está em mm, um método que não deixaria lugar a dúvidas seria:

3 mm * (3 ul ^ 2 ul)

Séries de entradas fracionárias são retidas na caixa de diálogo quando as unidades de entrada são unidades imperiais (por exemplo 10’-6 1/2”). Se as unidades de exibição são unidades imperiais (pé ou polegada), o valor do parâmetro é exibido como uma fração na janela de desenho. Se as unidades exibidas são unidades métricas, o valor é exibido como decimal na janela de desenho.

Se as unidades exibidas são pés ou polegadas, há opções adicionais nas caixas de edição. O tipo de exibição do parâmetro. As opções são Deduzido, Decimal, Fracionária e Arquitetônico. A opção Deduzido define o tipo da unidade com base na sequência de entrada e exibe o tipo entre parêntese. A opção Arquitetural utiliza ‘ e “ no parâmetro (10’-6 1/2”).

Ao especificar unidades neste formato, a aspa simples (‘) e as aspas (“) são necessárias. Se as aspas não forem utilizadas, a expressão será avaliada como uma equação e o formato fracionário não será mantido. É possível utilizar um traço (-) ou um espaço para separar os valores de pés e polegadas.

Utilize o Microsoft Excel para criar uma planilha de cálculo com o seguinte formato:

• Os dados podem começar em qualquer célula da planilha de cálculo. Se os dados não começam na célula A1, especifique a posição inicial dos dados no Inventor ao vincular ou inserir o arquivo Excel. Se você utiliza um nome de cabeçalho de coluna em uma célula, não especifique dita célula como a posição inicial de dados.
• Os elementos de dados podem estar em linhas ou colunas, mas devem estar na ordem correta: nome de parâmetro, valor ou equação , unidade de medida, comentário.
  ObservaçãoA ordem dos dados no Excel difere da ordem na caixa de diálogo Parâmetros do Inventor.
• O nome e valor do parâmetro são necessários; o resto dos elementos são opcionais. As células associadas ao nome e ao valor do parâmetro não podem estar em branco.
• Se você não especifica as unidades de medida para um parâmetro, as unidades padrão para o modelo serão atribuídas quando você utilizar o parâmetro. Para criar um parâmetro sem unidades, especifique UL na célula correspondente às unidades.
• É possível incluir encabeçamentos de coluna ou linha, ou outra informação, na planilha de cálculo, mas estas deve estar fora do bloco de células que contém as definições dos parâmetros.

Após criar e salvar a planilha de cálculo de parâmetros é possível utilizá-la em qualquer modelo de peça ou montagem.

1. Abra o arquivo de modelo no Autodesk Inventor.
2. Na faixa de opções, clique na guia Gerenciarpainel ParâmetrosParâmetros.
3. Na caixa de diálogo Parâmetros, clique em Vincular para procurar e selecionar a planilha de cálculo.
4. Na caixa de diálogo Abrir, especifique a célula de início para os dados dos parâmetros (não o nome do cabeçalho de coluna) da planilha de cálculo.
5. Selecione Vincular ou Inserir. Selecione Vincular para compartilhar os mesmos parâmetros da planilha de cálculo em vários arquivos. Selecione Inserir para utilizar e editar os parâmetros da planilha de cálculo no modelo ativo sem afetar outros arquivos.
   ObservaçãoSe você não especifica a célula de início correta quando vincula ou insira o arquivo, o Inventor não exibirá os valores de linha. Para alterar a célula de início, clique com o botão direito do mouse na entrada da caixa de diálogo Parâmetros e selecione Editar célula de início. Também é possível clicar com o botão direito do mouse e selecionar Excluir pasta para remover os dados vinculados ou inseridos.

Os parâmetros de uma planilha de cálculo não podem ser editados a partir da caixa de diálogo Parâmetros. Se o arquivo da planilha de cálculo está vinculado, é possível abrir a folha no Microsoft Excel e editá-la. É possível utilizar o seguinte procedimento para editar uma planilha de cálculo vinculada ou inserida.

1. Em , Autodesk Inventorabra o modelo que utiliza a planilha de cálculo.
2. No navegador, expanda a pasta Terceiros.
3. Clique duas vezes na planilha de cálculo para editá-la. A planilha de cálculo é aberta em uma janela do Microsoft Excel onde é possível editá-la.
