Peças e montagens derivadas

    Conteúdo
    No headers


    Uma peça derivada é uma peça nova que faz referência a uma peça existente para copiar corpos de forma associativa e outra informação, como esboços, operações de trabalho e parâmetros. Uma montagem derivada é uma peça nova que faz referência a uma montagem existente. Podem ser adicionadas operações à peça ou montagem derivada. Ao adicionar novas operações ao componente base ou ao editar as operações derivadas, a peça derivada é atualizada com as alterações.

    Utilize a guia Opções quando você derivar uma montagem para descobrir as vantagens adicionais da eliminação de componentes baseada em regras e da remoção de furos. Derive uma montagem como um composto de superfície para criar um arquivo de tamanho mínimo no disco e calcular a peça de maneira muito mais rápida que em um sólido derivado. Um composto de superfície usa menos memória e fornece um rendimento superior nas montagens consumidoras.

    Existem dois modos de criar uma peça derivada: utilizando um método de "imposição" ou de "desmoldagem". Esta seção informa com detalhes os passos necessários para se criar uma peça derivada utilizando o método de "desmoldagem".

    Os seguintes comandos "impõem" uma peça derivada da origem:

    • Criar peça (comando Arquivo de peça)
    • Criar componente (comando Arquivo de peça)
    • Contorno simplificado (comando Arquivo de montagem)

    Também é possível utilizar o comando Componente derivado para inserir peças e montagens existentes em um arquivo de peça como corpos.

    As peças e as montagens derivadas têm um valioso aplicativo quando você deseja controlar alterações aplicadas em modelos. É possível alterar o modelo original e atualizar todos os componentes derivados para incorporar as alterações automaticamente.

    As peças e as montagens derivadas poupam consumo de memória graças à redução do tamanho do arquivo quando são utilizadas em uma montagem de nível superior. Uma peça derivada é um corpo único carregado na memória, ao invés do que ocorre, por exemplo, com todos os componentes individuais de uma montagem. Um uso eficaz de uma peça derivada é utilizá-la, na montagem a partir da qual foi criada, como um ND substituto de montagem. Também pode ser utilizado o comando Componente derivado para conseguir resultados similares ao de uma peça derivada criada com o comando Contorno simplificado.

    A guia Opções contém uma caixa de seleção para criar uma peça derivada a partir de uma montagem com Modo de memória reduzida. Esta opção cria uma peça que utiliza menos memória ao não salvar na memória cache nenhum corpo de origem. Se ativada, no navegador de peças derivadas não é exibido nenhum corpo de origem. A guia Opções também contém a configuração de simetria de peças, escala, simplificação, remoção de peças e remoção de furos.

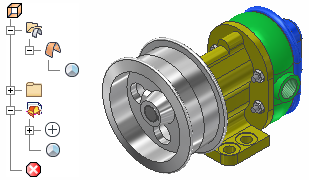

    A parte esquerda da seguinte imagem exibe o navegador de peça sem modo de memória reduzida. O lado direito exibe o navegador de uma peça criada com modo de memória reduzida.

    ObservaçãoO Modo de memória reduzida não está disponível se você seleciona a opção de estilo de derivação Manter cada sólido como um corpo sólido.

    Uma montagem derivada com a opção Operação composta única cria uma peça que é uma superfície única, a qual utiliza menos memória que um sólido. Um corpo de superfície não salva na memória cache nenhum corpo de origem e não pode participar em verificações de interferências. O corpo de superfície composta conserva a aparência da peça original.

    Como eu sei que estilo de derivação tenho que utilizar?

    Utilize o seguinte guia para selecionar o estilo de derivação que melhor se adapta as suas necessidades.

    Corpo sólido único com fusão de uniões entre faces planas Esta é a opção padrão para criar um arquivo de peça a partir de uma montagem. Utilize esta opção para criar um arquivo de peça de corpo único a partir de umamontagem ou uma peça com vários corpos. As arestas entre faces ou corpos sólidos que compartilham uma face plana são fundidas.
    O corpo sólido conserva as uniões entre faces planas Esta opção funde as peças de uma montagem ou os corpos selecionados de uma peça com vários corpos em um único corpo de um arquivo de peça. A nova peça conserva as arestas entre as diferentes peças ou corpos que compartilham uma face plana. A peça resultante conserva a aparência original das peças incluídas ou os corpos que compartilham uma face plana. Produz os melhores resultados para uma vista de desenho porque todas as arestas e as juncões são retidas.
    Conservar cada sólido como um corpo sólido Esta é a opção padrão para criar um arquivo de peça a partir de outro arquivo de peça. Utilize esta opção para:
    • Criar uma peça a partir de outro arquivo de peça.
    • Criar uma peça com vários corpos a partir de uma montagem.
    • Criar uma peça com vários corpos a partir de outro arquivo de peça com vários corpos.
    Operação composta única (só Montagem derivada) Cria um arquivo de peça que é um corpo de superfície. O corpo de superfície resultante conserva as junções entre as faces planas e as aparências da peça original como roscas de bitmap. Utilize esta opção para criar o menor arquivo de peça do disco. Uma peça de composto de superfície é ideal para o uso como um ND substituto de montagem ou para a exportação em intercâmbio BIM. O corpo de superfície resultante não pode participar na operação Combinar ou na verificação de interferências. O corpo de superfície pode ser utilizado como ferramenta de divisão no comando Dividir.
    Corpo como superfície de trabalho (só Peça derivada) Cria um arquivo de peça no que os corpos sólidos individuais são convertidos em corpos de superfície individuais. Os corpos de superfície resultantes não podem participar na operação Combinar ou na verificação de interferências. O corpo de superfície pode ser utilizado como ferramenta de divisão no comando Dividir.
    Quando você cria uma peça derivada, o ícone derivado do navegador corresponde à opção de estilo utilizada.
    ObservaçãoSe Associativa está ativada na guia Representações, Excluir não está disponível para nenhum componente visível na Representação de vista que você está derivando. Utilize a Representação de vista na montagem de origem para controlar a inclusão ou exclusão de um componente.

    Preparação para derivar uma peça

    Crie um arquivo de peça e clique em Retornar para fechar o esboço se um esboço iniciou-se automaticamente.

    Na faixa de opções, clique na guia GerenciarPainel Inserir Derivar, e então selecione o arquivo de peça ou montagem a partir do qual os copos serão derivados.

    Para criar uma peça de corpo sólido a partir da peça de origem, o novo arquivo de peça não deve conter nenhum corpo sólido antes de executar a operação de derivação. Para criar um arquivo de peça com vários corpos, crie os corpos sólidos necessários e importe um ou vários no arquivo de peça. Também é possível incluir geometria do esboço, operações de trabalho ou corpos como superfícies. Para incluir na nova peça:

    • Só podem ser selecionados esboços 2D ou 3D visíveis e exportados. O esboço não deve estar consumido nem compartilhado.
    • Só podem ser selecionadas operações de trabalho visíveis e exportadas.
    • Só podem ser selecionadas superfícies visíveis e exportadas.
    • Só podem ser selecionados corpos sólidos e visíveis.

    Podem ser criados duas ou mais operações de peça derivada, utilizando as mesmas peças base ou outras diferentes.

    Se a caixa Mostrar todos os objetos está selecionada, todos os objetos que possam ser derivados aparecerão na lista, independentemente de seu status de exportação. Para ocultar os objetos não exportados, desative a caixa de seleção.

    Derivação a partir de uma peça

    Se a origem é um arquivo de peça, a seleção de Estilo de derivação padrão é conservar cada sólido como um corpo sólido. Se a peça de origem contém vários corpos sólidos, é possível importar os corpos selecionados como um ou vários corpos. Só podem ser selecionados os corpos sólidos e visíveis. Se todos os corpos estão visíveis, não é selecionado nenhum corpo padrão.

    Todas as operações da peça selecionada serão combinadas em uma operação única no navegador da peça derivada. Incluindo seletivamente esboços 2D e 3D individuais, operações de trabalho e parâmetros da peça base, é possível definir operações individuais a partir daqueles esboços na nova peça.

    Derivação de uma superfície de trabalho em lugar de um sólido a partir de uma peça

    É possível utilizar superfícies de trabalho para definir planos de esboço, geometria de trabalho e operações como fazer a extrusão da superfície ou dividir. As superfícies derivadas não podem ser utilizadas em uma operação Combinar com um corpo sólido.

    As superfícies derivadas também podem ser utilizadas para definir invólucros de peça que facilitem os projetistas no cálculo dos requisitos de espaço entre componentes.

    Para criar uma superfície derivada a partir de uma peça, em lugar dos corpos sólidos derivados padrão, selecione Corpo como superfície de trabalho na caixa de diálogo Peça derivada.

    Derivação de um composto de superfície em lugar de um sólido a partir de uma montagem

    Um composto de superfície derivado de uma montagem cria o menor arquivo de peça possível no disco e consome menos memória que a montagem original. É possível utilizar uma peça de composto de superfície como uma montagem substituta em um Nível de detalhe ou exportá-la como uma representação do invólucro da montagem usando o intercâmbio BIM. Um composto de superfície derivado conserva as aparências da peça como as roscas.

    Utilizando Derivar para inserir um componente em um arquivo de peça

    É possível utilizar o comando Derivar para inserir um arquivo de peça ou montagem do disco como novos corpos em um arquivo de peça. Uma peça pode ser inserida como um ou vários corpos sólidos (se a peça de origem contém vários corpos sólidos) ou como uma superfície de trabalho. Se a origem é uma montagem, é possível importar o componente como:

    • Um único corpo sólido com uniões fundidas
    • Um único corpo sólido com uniões conservadas
    • Vários corpos sólidos
    • Um composto de superfície

    Exportar objetos

    Se você seleciona objetos não exportados para derivar nas caixas de diálogo Peça derivada ou Montagem derivada, os objetos serão marcados para sua exportação na montagem base. Ative a caixa de seleção Mostrar todos os objetos, nas caixas de diálogo, para exibir os objetos exportados e não exportados no controle da árvore; um ícone em forma de seta identifica os objetos exportados.

    É possível marcar objetos para sua exportação enquanto você edita o componente base. Na faixa de opções, clique na guia Gerenciar painel CriarExportar objetos.

    Exportar parâmetros

    Se você seleciona a opção Parâmetros exportados na caixa de diálogo Peça derivada, qualquer parâmetro que tenha sido marcado para exportação no arquivo de peça original é incorporado ao novo arquivo e pode ser utilizado para criar nova geometria.

    ObservaçãoPara marcar um parâmetro que deseje exportar em um arquivo de peça, abra a caixa de diálogo Parâmetros e ative a caixa de seleção Exportar parâmetros. De outro modo, clique na guia Gerenciar painel CriarExportar objetos.

    Na guia Outro, são especificados os parâmetros para exportar em uma montagem derivada. Podem ser exportados parâmetros de todos os componentes da montagem base, não só de componentes selecionados.

    Na caixa de diálogo Parâmetros da nova peça derivada, os parâmetros exportados são agrupados em pastas de parâmetros. A pasta de parâmetros exibe a rota do arquivo e o nome do arquivo do corpo base. Se há vários parâmetros com um mesmo nome, a cada um é adicionado um dígito incremental, a fim de lhes atribuir um nome exclusivo.

    Derivação a partir de uma montagem

    Selecione o estilo de derivação. Se a origem é um arquivo de montagem, a seleção padrão é criar um único corpo sólido com faces planas fundidas. Também é possível importar os componentes selecionados como vários corpos ou como um único composto de superfície.

    Todos os componentes da montagem selecionada serão combinados em uma operação única no navegador da peça derivada. Selecione os corpos que você deseja derivar na guia Corpos, enquanto os esboços, a geometria de trabalho, as iMates, as superfícies (se há peças) e os parâmetros são especificados na guia Outro.

    • Após selecionar uma montagem, clique em Ok para incluir todas as peças da montagem na peça derivada.
    • Na caixa de diálogo Montagem derivada, clique para alterar do símbolo mais ao símbolo menos , para subtrair o volume dessa peça a partir da peça derivada.

      Esta função oferece a possibilidade de se criar duas peças independentes, colocá-las na montagem de forma relativa entre elas e, a seguir, executar uma operação booleana que origine uma peça nova e única.

      ObservaçãoÉ possível executar uma operação similar em um arquivo de peça com vários corpos usando o comando Combinar.
    • Junto a um componente individual na caixa de diálogo Montagem derivada, clique no símbolo dos signos mais ou menos para convertê-los em um símbolo de barra invertida Os componentes marcados com um símbolo de barra invertida não serão levados em conta ao criar a nova peça e serão excluídos da peça derivada. Os componentes marcados com um símbolo de barra invertida não serão levados em conta ao criar a nova peça e serão excluídos da peça derivada.
      ObservaçãoSe a caixa de seleção Associativa está ativada na guia Representações, Excluir está desativado para qualquer componente visível na Representação de vista que você está derivando.
    • Clique para especificar um componente como caixa delimitadora se você não precisar dos detalhes no componente derivado. É criado um corpo de caixa delimitadora ao que podem ser adicionadas operações e executadas outras modificações. Altera para o tamanho original do componente e atualiza o tamanho da caixa delimitadora.
    • Clique no ícone do comando Interseção para efetuar a interseção no componente selecionado com a peça derivada. Para chegar ao resultado da interseção, o Autodesk Inventor executa os seguintes cálculos, nesta ordem:
      • Grupo A: o resultado de todas as inclusões e todas as subtrações .
      • Conjunto B: é o resultado de todas as interseções.
      • Resultado final: a interseção do grupo A e do grupo B.
        Observaçãopara chegar a um resultado final válido, ao menos um corpo deve ter o status Incluir. Por exemplo, se você quer localizar o sólido de interseção derivada entre duas submontagens de uma montagem de nível superior, selecione Incluir para a primeira submontagem e Intersecar para a segundo.
    • Utilize a guia Opções para especificar o nível de simplificação, ativar o modo de memória reduzida ou especificar as opções de escala e simetria.
    • Se você altera qualquer peças ou montagens das quais se derivou um componente, aparecerá uma notificação da próxima vez que você abrir a montagem que utiliza o componente derivado. Clique em Ok para atualizar os componentes derivados.
    • As alterações aplicadas às peças abertas no arquivo ativo (as quais também estão contidas em uma montagem aberta) serão atualizadas automaticamente quando você salvar a alteração na peça e atualizar manualmente a peça derivada.

    Fluxo de trabalho comum para derivar uma peça a partir de uma montagem

    Um fluxo de trabalho comum para derivar uma peça a partir de uma montagem consiste em:

    • Modelar as peças individuais da montagem.
    • Aplicar restrições à montagem para situar as peças.
    • Criar, se desejado, uma Vista ou Representação de ND, na qual só estejam visíveis os componentes a serem incluídos.
    • Salve a montagem.
    • Abrir um novo arquivo de peça.
    • Selecionar o comando Componente derivado.
    • Selecionar a montagem que deseja derivar.
    • Selecionar o estilo de derivação.
    • Se apropriado, utilize a caixa de diálogo Opções para abrir arquivos para especificar as representações.

    Selecione uma ou várias peças para incluir em uma peça derivada. A partir de uma única montagem, é possível selecionar diferentes combinações de peças para criar uma peça derivada com um ou vários corpos.

    Após selecionar a peça ou a montagem que deseja utilizar, é possível selecionar os corpos em uma caixa de diálogo para a incluir ou excluir na peça derivada. Também é possível incluir esboços, operações de trabalho de componentes, parâmetros exportados, iMates e superfícies.

    Ao derivar a partir de uma montagem, também é possível especificar as representações (de projeto, posicional e de nível de detalhe). Como padrão, a opção Associativa para Vista de desenho está ativada. Se Associativa está ativada na guia Representações, Excluir está desativado para qualquer componente visível na representação de vista que você está derivando.

    Observação Uma peça derivada de uma montagem é representada como um elemento em uma lista de materiais.

    Fluxo de trabalho alternativo para derivar uma peça a partir de uma montagem

    Outro fluxo de trabalho para derivar uma peça a partir de uma montagem é utilizar o comando Componente derivado a partir das Ferramentas de montagem. Localize estas ferramentas na pasta SDK, no diretório de instalação. O comando melhora a implementação do comando incorporado Componente derivado no ambiente de peças. Depois de selecionar o componente base para uma montagem ou peça, este comando gera a peça ou a montagem derivada com as opções padrão incluídas no comando incorporado. A única exceção tem lugar nas representações. Este comando exige utilizar a vista de projeto ativa do componente base, bem como as representações de nível de detalhe e de posição que serão utilizadas na montagem derivada.

    Como são utilizadas as peças derivadas?

    Uma peça derivada é utilizada normalmente para pesquisar alternativas de projeto e processos de fabricação. Não obstante, existem muitos outros fins para uma peça derivada. A seguir, são exibidos alguns exemplos de como pode ser utilizada uma peça derivada.

    • Uma casca pode ser executada de várias formas diferentes.
    • Um comprimento padrão de canos pode ser executado usando configurações diferentes.
    • Uma solda pode ser configurada de várias formas, incluídas as operações posteriores à montagem como, por exemplo, cortes e furos.
    • A partir de uma montagem, os grupos de peças podem ser excluídos ou unidos com outras peças para criar uma peça única com a forma desejada.
    • A partir de uma peça com vários corpos, derive uma ou várias peças.
    • Em uma montagem, utilize peças derivadas como layout ao desenhar uma estrutura básica para uma montagem. Edite a peça original e atualize as peças derivadas para incorporar automaticamente as alterações no layout.
    • A partir de um sólido, utilize uma superfície derivada como layout ou para definir invólucros de peças em montagens.
    • A partir de um sólido, utilize uma superfície derivada como layout.
    • A partir de uma peça ou uma montagem, derive os parâmetros que serão utilizados na nova peça. Também é possível utilizar a opção Parâmetros de vínculo da caixa de diálogo Parâmetros.
    • Derive os parâmetros que serão utilizados na nova peça. Também é possível utilizar a opção Parâmetros de vínculo da caixa de diálogo Parâmetros.

    As peças derivadas também são utilizadas para simplificar uma montagem, proteger a propriedade intelectual e reduzir o consumo de cor. Por exemplo:

    • A partir de uma montagem, especifique alguns dos componentes como caixas delimitadoras para reduzir o consumo de cor.
    • A partir de uma montagem, utilize a guia Opções para simplificar a montagem, remover peças pequenas ou ocultas ou remover furos.
    • A partir de uma montagem, utilize a operação composta única Estilo de derivação para reduzir de maneira significativa o tamanho em disco da peça derivada.

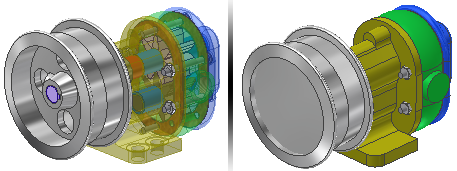

    Na imagem seguinte é exibida a montagem original à esquerda e, à direita, uma peça de composto de superfície com simplificação e remoção de furos. O tamanho da montagem no disco é de 10,6 MB. O tamanho da peça derivada de composto de superfície é de 670 KB.

    Podem ser adicionado operações às peças derivadas de montagens?

    A criação de peças derivadas é uma boa forma de executar operações como, por exemplo, cortes ao longo de várias peças em uma solda. Dado que uma peça derivada é um corpo único, é possível personalizá-lo com qualquer operação de peça.

    Após derivar uma peça de uma montagem, você pode adicionar operações. Este fluxo de trabalho é útil na criação de um conjunto soldado de peças à que você deseja adicionar furos ou cortes que afetem a uma ou várias das peças incluídas na peça derivada.

    Se você incluiu um ou vários componentes como caixas delimitadoras, será criado um novo corpo na peça derivada. É possível adicionar operações, mover a caixa delimitadora ou alterar o componente original, que a caixa delimitadora é atualizada.

    Uma peça derivada pode ter um tamanho diferente da peça original?

    Quando você cria uma peça derivada, é possível atribuir lhe uma escala superior ou inferior à peça original ou criar uma peça simétrica à peça original utilizando qualquer um dos planos de trabalho de origem. É possível atualizar a peça derivada quando alterações são executadas na peça original.

    As peças ou montagens derivadas podem ser um reflexo simétrico do componente original?

    Ao derivar uma peça ou uma montagem, é possível especificar uma operação completa de simetria na geometria derivada resultante se a caixa de seleção Fazer simetria, da caixa de diálogo de Derivação correspondente, estiver ativa.

    Alterações na peça ou na montagem original afetam a peça derivada?

    As alterações aplicadas à peça ou a montagem original são refletidas na peça derivada após a execução de uma atualização. Se a caixa de seleção Associativa está selecionada, na guia Representações, as alterações executadas na representação de vista de montagem de origem (como a visibilidade de componentes) aparecerão na peça derivada depois de sua atualização. A operação derivada é exibida no navegador de operações para indicar que é necessário a atualizar. Dado que, uma montagem verifica o status dos componentes quando é aberto o arquivo, as peças derivadas de outras peças ou montagens são atualizadas automaticamente quando atualiza a montagem.

    ObservaçãoÉ possível selecionar a opção Adiar atualização na guia Montagem da caixa de diálogo Opções do aplicativo. Uma vez selecionada, atualize manualmente para incorporar as alterações que afetam peças derivadas.

    Um componente derivado pode ser editado?

    Uma montagem ou uma peça derivada pode ser editada clicando duas vezes no navegador ou clicando com o botão direito do mouse no navegador e selecionando Abrir componente de base. O arquivo original é aberto e você pode executar as alterações. Para refletir as alterações, atualize o arquivo que contém a montagem ou a peça derivada.

    Também é possível redefinir uma montagem ou uma peça derivada clicando com o botão direito do mouse no navegador e selecionando Editar peça derivada ou Editar montagem derivada. Utilize esta opção para alterar os parâmetros que são definidos quando é criada a montagem ou a peça derivada original. As atualizações são refletidas automaticamente no arquivo atual.

    ObservaçãoOs comandos Editar peça derivada ou Editar montagem derivada não estão disponíveis se a peça derivada precisa ser atualizada com a origem.

    Uma peça derivada pode ser desvinculada da peça original?

    É possível quebrar o vínculo com a peça ou a montagem original se você já não deseja atualizar a peça derivada. Clique com o botão direito do mouse na peça derivada no navegador e selecione Quebrar vínculo com peça base. A peça derivada será convertida em uma operação normal (ou componente de uma montagem) e suas alterações só serão salvas no arquivo atual.

    É possível suprimir o vínculo se você quer desligar temporariamente o vínculo da fonte. A partir da operação derivada, clique com o botão direito do mouse e selecione Suprimir vínculo com componente/montagem base. Para restaurar o vínculo, utilize a opção Ativar vínculo com componente/montagem base.

    É possível utilizar Selecionar desde a base , na caixa diálogo de Derivação, e acessar a peça ou a montagem original para executar as seleções. A seguir, utilize OK seleção para transferir as seleções dos arquivos originais ao arquivo derivado. Na montagem original, é possível utilizar filtros de seleção como Selecionar todas as ocorrências ou Restringido a para executar as seleções.

    Como é derivada a informação de aparência?

    A informação da aparência na montagem original é derivada segundo a Vista de Projeto selecionada na guia Representações. No caso de Vistas de Projeto principais, a aparência é derivada a partir das peças.

    Procedimentos

    Criação de uma peça ou montagem derivada



    Pode ser criada uma peça derivada a partir de uma peça, montagem, peça de chapa de metal ou conjunto soldado. A origem é denominada componente base no novo arquivo.

    É possível incluir ou excluir corpos ou componentes, operações de trabalho, esboços, restrições, iMates e parâmetros em uma peça derivada. Ao derivar uma montagem, também é possível especificar as representações (Vista de projeto, Posicional e de Nível de detalhe).

    Uma montagem derivada ou uma peça derivada podem ser uma versão simétrica, simplificada ou em escala da original.

    Derivação de uma peça

    Selecione operações, superfícies, esboços 2D ou 3D visíveis, operações de trabalho, parâmetros e iMates que a serem incluídos ou excluídos da peça derivada. Os esboços não compartilhados nem consumidos por operações são incluídos no componente base. Se a peça de origem é uma peça com vários corpos, também é possível especificar se o componente derivado será convertido em um único corpo sólido, em vários corpos sólidos ou em uma superfície do novo arquivo.

    Para começar, crie um arquivo de peça. Se você deseja criar um arquivo de peça com vários corpos, crie um ou vários corpos ou operações. Se você deseja criar uma peça que não tenha operações ou corpos já existentes, selecione Concluir esboço ao iniciar a nova peça para fechar o esboço padrão.

    1. Na faixa de opções, clique na guia Gerenciarpainel Inserir Derivar.
    2. Na caixa de diálogo Abrir, procure o arquivo de peça (.ipt) a ser utilizado como componente base e clique em Abrir.
    3. Selecionar o estilo de derivação.

      Cria uma peça derivada com um corpo sólido sem uniões entre as faces planas.

      Cria uma peça derivada com um corpo sólido com uniões entre as faces planas.

      Cria uma peça derivada com um ou vários corpos sólidos se a peça de origem contém vários corpos. Esta é a opção padrão.

      Cria uma peça derivada com um corpo de superfície.

    4. Na caixa de diálogo Peça derivada, os elementos do modelo serão exibido como uma hierarquia. Aceite os valores padrão ou utilize os botões Status, situados na parte superior, para alterar rapidamente o status de todos os objetos selecionados. Também é possível clicar em um ícone de status, localizado junto a um objeto individual, e alterar as opções de status.

      Se a peça de origem contém só um corpo, este é exibido na tela gráfica. Se a peça de origem é uma peça com vários corpos, dos quais só um está visível, este é exibido na tela gráfica. Se a peça de origem é uma peça com vários corpos, dos quais mais de um está visível, não é exibido nenhum corpo na tela gráfica. Para especificar os corpos a serem incluídos, expanda a pasta de corpos sólidos e utilize o botão Status para incluir ou excluir corpos. Se deseja incluir todos os corpos, é possível selecionar a pasta de corpos sólidos e clicar o botão de Incluir status.

      ObservaçãoSó podem ser selecionados os corpos visíveis no arquivo de peça de origem.

      Seleciona o elemento para incluir na peça derivada.

      Exclui o elemento da peça derivada. Os elementos marcados com este símbolo não são tido em conta nas atualizações da peça derivada.

      ObservaçãoSe você seleciona um objeto não exportado para incluir na peça derivada, uma mensagem de confirmação aparecerá quando você fecha a caixa de diálogo Peça derivada, notificando que o arquivo base marca o objeto para a exportação.
    5. Se necessário, clique em Selecionar desde base para permitir a seleção gráfica dos componentes desde a janela de componente base. Após selecionar os componentes, clique em Ok seleção.
    6. Se necessário, desative a caixa de seleção Mostrar todos os objetos para exibir unicamente os elementos exportados na lista.
    7. Especifique um fator de escala e um plano de simetria:
      • Aceite o fator de escala padrão de 1,0 ou especifique qualquer número positivo.
      • Se necessário, ative a caixa de seleção para criar uma simetria da operação de peça derivada a partir da peça base. Clique na seta para baixo para selecionar um plano de trabalho de origem como plano de simetria.
    8. Clique em Ok.
      ObservaçãoSe você seleciona um grupo geométrico (como superfícies, por exemplo) para incluir na peça derivada, qualquer superfície visível adicionada posteriormente à peça base será derivada quando for atualizada. Após colocar a peça derivada em uma montagem, clique em Atualizar, para regenerar só a peça local, ou Atualização global, para atualizar toda a montagem.

    Derivação de uma montagem

    Um componente derivado origina-se de um arquivo de montagem e pode conter peças, submontagens e peças derivadas. Selecione a geometria que você deseja adicionar, subtrair ou excluir do componente derivado resultante. Também é possível incluir ou excluir esboços, geometria de trabalho e parâmetros.

    DicaDe modo que seja possível ver os componentes incluídos, excluídos ou subtraídos, a geometria altera de cor na janela de desenho para ajustar-se ao símbolo de status da guia Corpos da caixa de diálogo.

    Para começar, crie um arquivo de peça e clique em Retornar para fechar o esboço padrão.


    1. Na faixa de opções, clique na guia Gerenciarpainel Inserir Derivar.
    2. Na caixa de diálogo Abrir, procure o arquivo de montagem (.iam) a ser utilizado como componente base.

      Clique em Opções para especificar as representações que serão utilizadas no componente derivado e, a seguir, clique em Ok para fechar a caixa de diálogo Opções para Abrir Arquivos. Clique em Abrir para fechar a caixa de diálogo Abrir.

      ObservaçãoSe você deseja utilizar uma representação de Nível de Detalhe, especifique nesta caixa de diálogo. Não será possível alterá-lo mais adiante no componente derivado.
    3. Selecionar o estilo de derivação.

      Cria uma peça derivada com um corpo sólido sem uniões entre as faces planas. Esta é a opção padrão.

      Cria uma peça derivada com um corpo sólido e uniões entre as faces planas.

      Cria uma peça derivada com um ou vários corpos sólidos se a peça de origem contém vários corpos.

      Cria uma peça derivada como um único composto de superfície que conserva as aparências dos componentes originais. Cria o menor arquivo no disco.


    1. Na caixa de diálogo Montagem derivada, os componentes da montagem serão exibidos como uma hierarquia.

      Na guia Corpos, aceite os valores padrão ou utilize os botões Status, situados na parte superior, para alterar rapidamente o status de todos os componentes selecionados.

      DicaPara selecionar rapidamente todas as peças da submontagem, clique em um nó principal da árvore com o botão direito do mouse e selecione a opção Selecionar Todas as Peças no menu de contexto.

      Também é possível clicar no ícone de Status que há junto a um componente individual e passar de uma opção de Status a outra.

      ObservaçãoSe está ativada a caixa de seleção Associativa, não é possível excluir componentes visíveis na vista de projeto especificada.

      Seleciona o componente para incluir na peça derivada.

      Exclui o componente da peça derivada. Os elementos marcados com este símbolo não são levados em conta nas atualizações da peça derivada.

      Exclui o componente da peça derivada. Se o componente excluído executar a interseção com a peça, o resultado é uma cavidade.

      Representa o componente selecionado na peça derivada como uma caixa delimitadora e cria um corpo a partir da forma da caixa delimitadora. Quando menor for o nível de detalhe, menor será o consumo de memória.

      Efetua a interseção com o componente selecionado na peça derivada. Ao menos um componente deve ter um status Incluir. Se o componente não efetuar a interseção com a peça derivada, o resultado não será um sólido.

    2. Se necessário, clique em Selecionar desde base para permitir a seleção gráfica dos componentes desde a janela de componente base. Após selecionar os componentes, clique em Ok seleção.
    3. Se é necessário, ative a caixa de seleção para manter as uniões entre as faces planas.

    1. Clique na guia Outro para selecionar esboços, geometria de trabalho e parâmetros.

      Na guia Outro, não é possível subtrair elementos do corpo derivado.

      Se deseja-o, desative a caixa de seleção Mostrar Todos os Objetos para exibir unicamente os elementos exportados na lista.

    2. Clique na guia Representações para selecionar uma representação da Vista de Projeto, posicional ou de nível de detalhe. Se você já executou a seleção na caixa de diálogo Opções para Abrir Arquivos, esta aparecerá, mas é possível selecionar qualquer outra representação das listas.

      Como padrão, as representações de Vista de Projeto são associativas. Não obstante, é possível desativar a caixa de seleção da associação para que as modificações de uma vista de projeto não afetem à montagem derivada.

    3. Clique na guia Opções para selecionar Simplificação, se necessário. Você pode remover a geometria por visibilidade e tamanho para simplificar a peça. Por exemplo, um valor de visibilidade zero significa que serão removidos por completo os componentes ocultos de qualquer vista.
    4. Se preciso, selecione as opções de Remoção de furos.
    5. Especifique um fator de escala e um plano de simetria:
      • Aceite o fator de escala padrão de 1,0 ou especifique qualquer número positivo.
      • Se deseja-o, ative a caixa de seleção para criar uma simetria da peça derivada a partir da operação base. Clique na seta para baixo para selecionar um plano de trabalho de origem como plano de simetria.
    6. Se apropriado, selecione a caixa de seleção Modo de Memória Reduzida para reduzir de maneira significativa os dados do navegador salvos na peça. A redução de memória geral depende da complexidade da montagem. Um composto de superfície não salva na memória cache nenhum corpo de origem.
    7. Selecione Criar corpos independentes em operação booleana com falha para criar uma peça com vários corpos quando uma operação booleana falha em uma das opções de estilo único de corpo sólido.
    8. Selecione Remover todos os espaços vazios internos para preencher as cascas vazias na peça derivada de corpo sólido.
    9. Verifique se você selecionou parâmetros, geometrias de trabalho, esboços, representações e corpos necessários, e clique em Ok.
    ObservaçãoSe é selecionada uma submontagem para adição ou subtração, qualquer componente adicionado posteriormente à submontagem será incluído automaticamente quando ela for atualizada. Após colocar a peça derivada em uma montagem, clique em Atualizar para regenerar só a peça local ou em Atualização global para atualizar toda a montagem.

    Atualização de uma peça derivada

    É possível alterar uma peça derivada. No entanto, você deve atualizar especificamente a peça derivada para incorporar alterações executadas na peça ou montagem originais. As peças ou montagens derivadas não são atualizadas automaticamente. Isto permite controlar as alterações produzidas no componente derivado. Há dois métodos para atualizar as peças derivadas.

    Atualização de uma peça com vínculos ativos

    Quando uma peça base ou uma montagem é alterada, o componente derivado aparece com um ícone de raio vermelho no navegador, o que indica que ele não está atualizado. A opção Editar montagem derivada do menu de contexto não está disponível se a montagem de origem foi modificada e a peça derivada está desatualizada.

    Para atualizar o componente, clique em Atualizar na barra de ferramentas de acesso rápido.

    ObservaçãoAs peças ou montagens derivadas com vínculos ativos são marcadas para atualização somente quando são alterados os objetos aos que fazem referência.

    Atualização de uma peça com vínculos inativos

    Quando a peça base é uma montagem derivada que foi marcada como ND Substituto na montagem de propriedade, os vínculos de atualização são desativados e você deve atualizar a peça manualmente.

    Para atualizar o componente:

    1. Abra o arquivo de peça no disco. O nó do arquivo de peça do navegador está representado pelo ícone de peça substituta e o nó de atualização do navegador pelo ícone de vínculo desativado
    2. Vá à parte superior do navegador, clique com o botão direito do mouse no nó de peça e selecione Procurar atualizações no menu de contexto.
    3. Se a montagem derivada não está atualizada, é exibida a mensagem: “Há atualizações de vínculos externos disponíveis. Deseja atualizá-los agora?” Clique em Sim para atualizar a montagem derivada ou Não para cancelar o processo de atualização.

    Gerenciar relações derivadas



    Se você já não deseja atualizar a operação de peça ou a montagem derivada com as alterações aplicadas ao modelo original, é possível executar uma destas ações:

    Suprimir o vínculo.

    1. Clique com o botão direito do mouse na peça derivada no navegador.
    2. Clique em Suprimir vínculo com Componente de base.

    Apagar a exportação do componente.

    1. Clique com o botão direito do mouse na peça derivada no navegador.
    2. Clique em Abrir para abrir o componente base.
    3. Na faixa de opções, clique na guia Gerenciar painel CriarExportar objetos. Será aberta a caixa de diálogo Exportar objetos.
    4. Selecione todos os objetos exportados que lhe interessem e clique em Excluir.
    5. Volte ao componente derivado e clique em Atualizar.
    6. Todos os objetos são derivados, mas não mais exportados nem atualizados usando a operação de derivação. Nestes casos, é ativado o Design Doctor para oferecer soluções para o gerenciamento destas referências de objetos.

    Quebrar o vínculo.

    1. Clique com o botão direito do mouse na peça derivada ou na montagem derivada no navegador.
    2. Clique na opção Quebrar vínculo com peça base.
    3. No caso de uma montagem derivada, clique em Quebrar vínculo com montagem base.
      Observaçãouma vez salvas a peça ou a montagem derivada, não é possível restaurar o vínculo.

    Exportar objetos

    É possível marcar os objetos específicos que você deseja exibir para a derivação no arquivo base. Enquanto a operação de derivação pode marcar os objetos de maneira implícita, é possível que um usuário que tenha criado a operação de derivação não tenha acesso de leitura aos componentes base. Em tais fluxos de trabalho, os autores dos componentes base devem exportar os objetos cuja derivação está prevista. Por exemplo, um parâmetro do usuário ou esboço pode ser marcado para exportação no arquivo fonte antes da operação de derivação.


    1. Na faixa de opções, clique na guia Gerenciar painel CriarExportar objetos.
    2. Na caixa de diálogo Exportar objetos, selecione um ou vários objetos para os exportar e clique em Exportar, na parte superior da caixa de diálogo. Cada objeto selecionado recebe um ícone de status em forma de seta. Como alternativa, é possível clicar neste ícone para alterar o status de um objeto individual da árvore.
    3. Se você altera o status de um objeto de maneira que este já não é mais exportado, os objetos de referência fracassarão. Utilize o Diagnóstico de esboços para corrigir erros.

    Referências

    Peça derivada



    Cria uma peça derivada utilizando uma peça Autodesk Inventor como peça base. É possível incorporar corpos sólidos, esboços 2D e 3D visíveis, operações de trabalho, superfícies, parâmetros e iMates à peça derivada.

    O tamanho da peça derivada pode ser feito maior ou menor do que o da peça original, ou pode ser criada uma cópia simétrica usando qualquer um dos planos de trabalho de origem da peça base. A localização e orientação da geometria derivada são as mesmas que as da peça base.

    Acesso:

    Faixa de opções: guia Gerenciar painel Inserir Derivar

    Estilo de derivação

    Fornece os seguintes botões de comando, que permitem criar uma peça com corpo único com ou sem uniões entre as faces planas, uma peça com vários corpos se a origem contém vários corpos ou uma peça com superfícies de trabalho.

    Cria uma peça com um corpo sólido único e uniões fundidas entre as faces planas.

    Cria uma peça com um corpo sólido único que conserva as uniões entre as faces planas.

    Se a origem contém um corpo único, é criada uma peça com um corpo único. Se a origem contém vários corpos sólidos visíveis, selecione os corpos necessários para criar uma peça com vários corpos. Esta é a opção padrão.

    Cria uma peça com os corpos selecionados como superfícies base.

    Status

    Fornece os seguintes comandos, permitindo que você altere o status de vários parâmetros selecionados ao mesmo tempo.



    Inclui a geometria selecionada na peça derivada.



    Exclui a geometria selecionada da peça derivada. A geometria marcada com este símbolo não é levada em conta quando a peça derivada é atualizada em uma montagem (as alterações executadas nesta geometria não são incorporada à peça derivada).

    Símbolos

    Indica o status da geometria e os parâmetros associados aos corpos selecionados. Tampouco:

    • Clique no ícone próximo a um objeto individual e circule através dos status, ou
    • selecione múltiplos parâmetros e então, no topo da caixa de diálogo, clique em um dos símbolos de status. Os símbolos correspondem aos comandos de status anteriormente descritos, além do seguinte:


    Indica que a pasta contém uma combinação de objetos incluídos e excluídos.



    Ativa a janela da peça base para ser possível utilizar os comandos de seleção e manter aberta a caixa de diálogo Peça derivada.



    Faz com que a caixa de diálogo Peça derivada recolha as seleções executadas na janela da peça base, volta ao ambiente de peças e ressalta as seleções no controle da árvore.

    Esboços

    Quando esta opção é selecionada, qualquer esboço 2D ou 3D não consumido da peça original é incluído e pode ser utilizado para criar uma nova geometria.

    Geometria de trabalho

    Se esta opção está selecionada, qualquer operação de trabalho da peça original é incluída e pode ser utilizada para criar uma nova geometria.

    Superfícies

    Se esta opção está selecionada, qualquer superfície que exista na peça original é incluída.

    Parâmetros

    Se esta opção está selecionada, qualquer parâmetro da peça original pode ser utilizado no novo arquivo de peça.

    iMates

    Se esta opção está selecionada, qualquer iMate definido na peça original é incluído .

    Mostrar todos os objetos

    Se esta opção está selecionada, uma lista de todos os objetos exportados e não exportados no controle da árvore é apresentada. Um ícone em forma de mão identifica os objetos exportados.

    Utilize aparência a partir do componente de origem

    Selecionado como padrão e indisponível quando criado. Após a criação, selecione a peça de origem, no navegador, e selecione Editar Peça Derivada no menu de contexto para ativar. Desmarque a caixa de seleção para remover as sobreposições de aparência.

    Fator de escala

    O valor padrão é 1,0. Clique na seta para selecionar um dos últimos valores utilizados.

    ObservaçãoÉ ajustada a escala das definições de bloco do esboço e seus exemplares. O fator de escala é agregado ao nome de bloco para indicar que se ajustou a escala do bloco.

    Fazer simetria

    Cria uma peça simétrica quando a caixa de seleção está ativada. Especifica o plano de trabalho XY, XZ ou YZ como plano de simetria. Clique na seta e selecione o plano na lista.

    ObservaçãoÉ criada simetria dos exemplares de bloco do esboço relativa às definições de bloco selecionadas. No entanto, não é criada simetria das definições de bloco.

    Menu de contexto

    O menu de contexto oferece as seguintes opções:

    Expandir todos os secundários

    Expande todas as pastas da árvore aninhadas abaixo do nó selecionado, de forma que é visualizado todo o conteúdo. Se não há nenhum nó selecionado, expande todas as pastas da árvore.

    Retrair todos os secundários

    Contrai todas as pastas da árvore aninhadas abaixo do nó selecionado, de forma que o conteúdo é ocultado. Se não há nenhum nó selecionado, contrai todas as pastas da árvore.

    Examinar em janela

    Na região gráfica, aplica o zoom para ver o componente selecionado na árvore.

    Montagem derivada



    Cria uma peça derivada utilizando uma montagem como peça base. Se você seleciona combinações diferentes de peças e submontagens, podem ser criadas várias peças derivadas a partir de uma única montagem. A peça derivada pode conter componentes como vários corpos sólidos. A peça derivada pode ser utilizada como Nível de Detalhe Substituto na montagem da que se derivou. Isto reduz o consumo de memória nas montagens de nível superior.

    O tamanho da peça derivada pode ser feita maior ou menor do que o da peça original, ou pode ser criada uma cópia simétrica, usando qualquer um dos planos de trabalho de origem da montagem base. A localização e orientação da geometria derivada são as mesmas que as da base.

    As seleções de uma guia não afetam às de nenhuma outra guia: são independentes entre si.

    Acesso:

    Faixa de opções: guia Gerenciar painel Inserir Derivar

    guia Corpos

    Estilo de derivação fornece os seguintes comandos para determinar o aspecto e tipo do corpo resultante.


    Cria uma peça com um corpo sólido único e sem uniões entre as faces planas. Quando são fundidas as uniões entre faces, a face resultante assume uma única cor. Esta é a seleção padrão.

    Cria uma peça com um corpo sólido único que conserva as uniões entre as faces planas. As cores das faces planas dos diferentes componentes são conservados.

    Cria uma peça com vários corpos que retém os componentes selecionados como corpos sólidos individuais. Por exemplo, uma montagem com 5 peças cria uma peça com 5 corpos sólidos.

    Cria uma operação composta de superfície. O composto conserva as uniões entre as faces planas e as cores únicas das peças. Cria o menor arquivo no disco.

    A opção Status fornece os seguintes comandos para que seja possível alterar o status de vários objetos selecionados ao mesmo tempo.



    Inclui os componentes selecionados na peça derivada. Quando este símbolo aparece no nível superior da hierarquia, ou em um nível de submontagem, as adições à montagem ou submontagem são incorporadas na peça derivada quando esta é atualizada.



    Exclui o componente selecionado da peça derivada. Os componentes marcados com este símbolo não são levados em conta quando a peça derivada é atualizada em uma montagem (as alterações executadas nesta geometria não são incorporada à peça derivada).

    Os componentes suprimidos são exibidos como excluídos e não podem ser alterados. Os componentes dependentes de um componente suprimido não são listados.



    Exclui os componentes selecionados da peça derivada. Quando este símbolo é exibido em um nível de submontagem, as adições à submontagem são excluídas da peça derivada ao se atualizar. Se o componente excluído efetua a interseção com uma peça incluída, o resultado é uma cavidade na peça derivada.



    Representa o componente selecionado na peça derivada como uma caixa delimitadora. O tamanho da caixa delimitadora é determinado pela extensão do componente; é criado um corpo a partir da forma da caixa delimitadora. Utilize uma caixa delimitadora para representar um componente como marcador de posição, sem perder a vantagem do consumo reduzido de memória.

    No componente derivado, é possível adicionar operações a uma caixa delimitadora e fazer com que esta seja atualizada quando as alterações são realizadas. Se você move os componentes ou altera o componente original, a caixa delimitadora é atualizada.



    Efetua a interseção com o componente selecionado na peça derivada. Pelo menos um componente deve ter o status Incluir. Se o componente não efetuar a interseção com a peça derivada, o resultado não será um sólido.

    A opção Símbolos controla o estado da geometria selecionada para incluí-la ou excluí-la na peça derivada. Tampouco:

    • Clique no ícone próximo a um objeto individual e circule através dos status, ou
    • selecione múltiplos parâmetros e então, no topo da caixa de diálogo, clique em um dos símbolos de status. Os símbolos correspondem aos comandos de status anteriormente descritos, além do seguinte:


    Indica que o elemento selecionado contém uma combinação de componentes incluídos e excluídos.

    Se o símbolo misto é localizado acima do nível superior da montagem, este indica que contém componentes com dois ou mais tipos de status. Quando este símbolo é exibido no nível superior da hierarquia, os componentes adicionados no navegador imediatamente embaixo do componente, não serão levados em conta na atualização.

    Selecionar a partir da base



    Ativa a janela da montagem base de modo que é possível utilizar os comandos de seleção e manter aberta a caixa de diálogo Montagem derivada.

    OK seleção



    Faz que a caixa de diálogo Montagem derivada recolha as seleções executadas no ambiente de montagem, volte ao ambiente de peças e ressalte as seleções no controle da árvore.

    A opção Selecionar todas as peças (que é acessada a partir do menu de contexto, se há um nó principal selecionado na árvore) seleciona rapidamente todas as peças da submontagem.

    guia Outros

    Especifica os esboços, as operações de trabalho de componentes, os parâmetros, as iMates e as superfícies (no caso das peças) que devem ser incluídas na montagem derivada.

    No componente derivado só podem ser editados e derivados iMates para montagens de nível superior. Se um dos participantes da iMate é uma caixa delimitadora, esta será convertida em um corpo novo e a face deixará de estar disponível. A iMate poderá ser utilizada, mas não editada.

    ObservaçãoPara exportar parâmetros dos modelos de peças, você deve marcá-los primeiro. Abra as peças na montagem e, a seguir, clique na guia Gerenciarpainel ParâmetrosParâmetros. Na caixa de diálogo Parâmetros, clique na caixa de seleção para incluir o parâmetro como parâmetro personalizado nas propriedades. As propriedades personalizadas podem ser exportadas à peça derivada.

    Pode ser derivado

    Não pode ser derivado

    Esboços 2D ou 3D compartilhados ou não consumidos

    Esboços não compartilhados consumidos por operações

    Geometria de trabalho visível não construtiva

    Esboços ocultos ou geometria de trabalho

    iMates de montagem de nível superior

    iMates em montagens de nível inferior

    Superfícies visíveis

    Superfícies não visíveis

    O estado padrão é Excluir. Para cada tipo de objeto, clique no nó superior para ajustar automaticamente o status dos nós secundários localizados logo abaixo.

    Status fornece os seguintes comandos, permitindo que você altere o status de vários objetos selecionados ao mesmo tempo.



    Inclui a geometria ou o parâmetro selecionado. Quando este símbolo aparece no nível superior da hierarquia, ou em um nível de submontagem, as adições executadas na montagem ou submontagem são incorporadas na peça derivada quando esta é atualizada.



    Exclui a geometria ou os parâmetros selecionados da peça derivada. A geometria ou os parâmetros marcados com este símbolo não são levados em conta quando a peça derivada é atualizada em uma montagem (as alterações executadas nesta geometria não são incorporada à peça derivada).

    A opção Símbolos controla o status da geometria e os parâmetros associados aos corpos selecionados. Tampouco:

    • Clique no ícone próximo a um objeto individual e circule através dos status, ou
    • selecione múltiplos parâmetros e então, no topo da caixa de diálogo, clique em um dos símbolos de status. Os símbolos correspondem aos comandos de status anteriormente descritos, além do seguinte:


    Indica que o elemento selecionado contém uma combinação de geometria e parâmetros incluídos e excluídos. Quando este símbolo é exibido no nível superior da hierarquia, a geometria ou os parâmetros adicionados no navegador imediatamente embaixo do componente não serão levados em conta na atualização.

    Selecionar a partir da base



    Ativa a janela da montagem base de modo que é possível utilizar os comandos de seleção e manter aberta a caixa de diálogo Montagem derivada.

    OK seleção



    Faz que a caixa de diálogo Montagem derivada recolha as seleções executadas no ambiente de montagem, volte ao ambiente de peças e ressalte as seleções no controle da árvore.

    A opção Mostrar todos os objetos apresenta uma lista de todos os objetos exportados e não exportados no controle da árvore. Um ícone em forma de mão identifica os objetos exportados.

    guia Representações

    Uma montagem derivada pode utilizar representações de Vista de Projeto, posicionais e de nível de detalhe.



    A opção Representação da vista de projeto especifica a representação da Vista de Projeto que será utilizada no componente derivado.

    Esta representação afeta ao status dos componentes da guia Corpo. Por exemplo, uma ocorrência invisível é definida como Excluir. Não obstante, os componentes desativados permanecem incluídos.

    As cores selecionadas pela Vista de Projeto definem as cores das faces da peça derivada. Se você seleciona uma nova vista de projeto enquanto edita a peça derivada, as novas cores serão utilizada. Selecionar uma nova vista do projeto atualiza os status na guia Corpo.

    O valor padrão é associativo. Não obstante, é possível desativar a caixa de seleção associativa para que as modificações de uma vista de projeto não afetem à montagem derivada.



    A opção Representação posicional especifica uma representação posicional que é utilizada no componente derivado. Sempre é associativa.



    A opção Representação de nível de detalhe especifica a representação de nível de detalhe que será utilizada no componente derivado. Sempre é associativa. Os componentes suprimidos não são incluídos no resultado derivado.

    Guia Opções

    Utilize as opções para simplificar, ajustar a escala ou fazer simetria de uma montagem.

    Simplificação




    Eliminar geometria por visibilidade: ative a caixa de seleção para habilitar as opções para remover a geometria em função da visibilidade. Se o valor é zero, são removidas todas as peças ou faces não visíveis em nenhuma vista. Ao aumentar o valor do controle deslizante, mais peças são removidas.

      Ignorar operações de superfície para a detecção de visibilidade: está disponível só quando é ativado Eliminar geometria por visibilidade. Se é ativado, as operações de superfície não afetam a detecção de visibilidade. Se não é ativado, as operações de superfície participam na detecção de visibilidade e podem ocultar a geometria.


    Remover peças por tamanho: selecione esta opção para ativar a opção de eliminação de peças baseada na relação de tamanho.

    Remoção de furos

    Selecione para ativar as opções de remoção de furos: Selecione Nenhum para deixar todos os furos intactos. Selecione Todos para remover todos os furos. Selecione Faixa para especificar os furos que serão removidos em função dos limites inferior e superior. Devido ao fato de que um furo não precisa ser arredondado para ser incluído, os limites são baseados no perímetro. Devido ao fato de que um furo não precisa ser arredondado para ser incluído, os limites são baseados no perímetro.

    Fator de escala

    O valor padrão é 1,0. Clique na seta para selecionar um dos últimos valores utilizados.

    Montagem de simetria

    Cria uma montagem simétrica quando a caixa de seleção está ativada. Especifica o plano de trabalho XY, XZ ou YZ como plano de simetria. Clique na seta e selecione o plano na lista.

    Modo de memória reduzida

    Quando esta caixa de seleção está selecionada, é criada uma peça usando menos memória ao não salvar os corpos de origem no cache. Não é exibido nenhum corpo de origem no navegador. Ao quebrar ou suprimir o vínculo, a poupança de memória é removida.
    Criar corpos independentes em booleano com falha

    Quando a caixa de seleção está selecionada, uma peça com vários corpos é criada quando uma operação booleana falha em uma única opção de estilo de corpo sólido.

    Remover todos os espaços vazios internos

    Selecione para preencher todas as cascas vazias internas na peça derivada de corpo sólido.

    Menu de contexto

    O menu de contexto oferece as seguintes opções a partir das guias Corpos ou Outros:

    Selecionar todas as peças

    (Somente na guia Corpos). Seleciona rapidamente todos os arquivos de peça na submontagem quando você clica com o botão direito do mouse em um nó principal. É possível alterar o status de todas as peças ao mesmo tempo ao clicar em um dos botões de status na parte superior da caixa de diálogo.

    Expandir todos os secundários

    Expande todas as pastas da árvore aninhadas abaixo do nó selecionado, de forma que é visualizado todo o conteúdo. Se não há nenhum nó selecionado, expande todas as pastas da árvore.

    Retrair todos os secundários

    Contrai todas as pastas da árvore aninhadas abaixo do nó selecionado, de forma que o conteúdo é ocultado. Se não há nenhum nó selecionado, contrai todas as pastas da árvore.

    Examinar em janela

    Na região gráfica, aplica o zoom para ver o componente selecionado na árvore.

    Exportar objetos

    Permite especificar os objetos deriváveis que serão marcados para exportação. Para poder derivar os objetos, estes devem ser marcados para exportação. Desta maneira, o processo de atualização é otimizado, sendo necessário executar alterações nos documentos com referência segundo o objeto, e não segundo o arquivo.

    Acesso:

    Faixa de opções: guia Gerenciar painel Criar Exportar objetos

    Status

    Fornece os seguintes comandos, permitindo que você altere o status de vários parâmetros selecionados ao mesmo tempo.



    Marca os objetos selecionados para exportação.



    Exclui os objetos selecionados da exportação.

    Símbolos

    Indica se são incluídos ou não os objetos marcados para a exportação. Clique no ícone situado junto a um objeto individual e altere o status, ou selecione vários objetos e clique em um botão de status na parte superior da caixa de diálogo. Um símbolo em forma de seta sobreposto ao ícone do item identifica um objeto exportado.

    Corpo sólido

    Ao exportá-lo, o corpo sólido pode ser derivado.

    ObservaçãoTrata-se de um objeto que está, por padrão e independente do seu status de exportação, marcado de maneira implícita para derivar quando um operação de derivação é criada. Se você desativa a exportação com o comando Exportar objetos, qualquer derivação que faz referência ao corpo sólido é inserida no Design Doctor.

    Esboços

    Quando é selecionado, qualquer esboço 2D ou 3D visível não consumido no componente é exportado e pode ser derivado.

    Geometria de trabalho

    Quando é selecionado, qualquer operação de trabalho visível no componente é exportada e pode ser derivada.

    Superfícies

    Quando é selecionado, qualquer superfície visível no componente é exportada e pode ser derivada.

    Parâmetros

    Quando selecionados, os parâmetros da montagem de origem são exportados e podem ser derivados. A pasta Parâmetros inclui uma subpasta que contém pastas da caixa de diálogo Parâmetros. As caixas de diálogo Parâmetros e Exportar objetos compartilham os mesmos status de parâmetro.

    iMates

    Quando selecionados, os iMates definidos na montagem de origem são exportados e podem ser derivados.
