创建相切工作平面

在此部分中，我们将在曲面上创建工作平面，从而为二维草图提供平面区域。我们使用投影的几何图元来协助精确放置孔位置几何图元。

1. 在“原始坐标系” 文件夹中的“XY 平面”上单击鼠标右键，然后选中“可见性”选项将其打开。

   注意当您成为级别更高的用户时，您可能会更喜欢使用“视图”选项卡中的“对象可见性”过滤器来全局控制工作几何图元、草图等的可见性。如果您使用这些控件切换可见性，则在工作平面、其他定位特征或草图上单击鼠标右键，并注意到可见性已启用，但特征已关闭。若要启用它，请在“对象可见性”区域将可见性切换到“打开”状态。

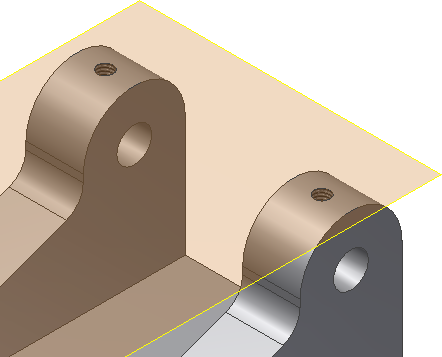

2. 从“平面”下拉菜单中选择“与曲面相切且平行于平面”。选择 XY 平面的边和曲面的切面来创建工作平面。

3. 在工作平面上新建草图。
4. 启动“投影几何图元”命令。选择安装卡的两条边（如下图所示）以将其投影至草图平面。对另一个装配卡重复执行此过程，然后退出“投影几何图元”命令。

5. 启动“直线”命令，并从一条直线的中点到另一条直线的中点绘制直线。对于另一个安装卡重复此过程。
6. 在每条直线的中点处放置点、中心点，以将孔定位在装配卡的中间。还可以使用“孔”命令对这些点进行检测，以进行孔放置。

7. 完成草图。
8. 启用“孔”命令。“放置”选项默认选择“从草图”，因为 Autodesk Inventor LT 检测到存在未使用的草图。Autodesk Inventor LT 检测到孔中心，并选择它们作为孔位置。
   提示如果不存在其他未使用的草图，则 Autodesk Inventor LT 会自动从草图点选择孔位置。

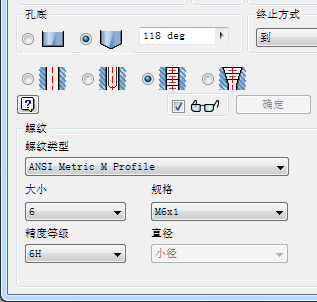

9. 选择“螺纹孔”选项。将“螺纹类型”设为“ANSI 公制螺纹规格”，将“大小”设为“6”，将“规格”设为“M6x1”。

10. 在“终止方式”选项中选择“到”来终止中心孔上的螺纹孔。

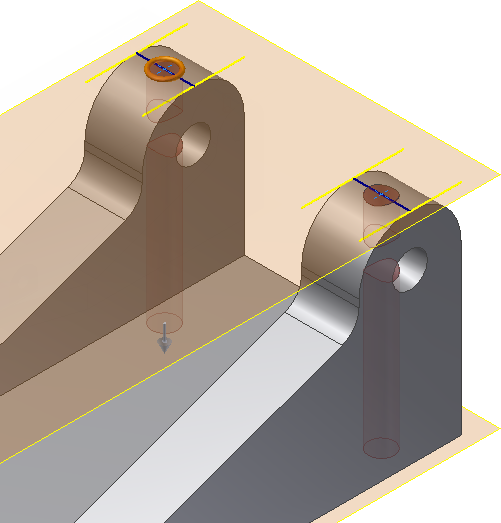

11. 选择一个现有孔的内表面以满足终止平面选择。请确保已选中对话框中的复选框（如下所示），否则操作将失效。单击“确定”按钮创建孔并退出“孔”命令。
