建立邊圓角

圓角和外圓角都是放置特徵，會使零件的內外轉角或特徵變圓或帶蓋。「圓角」指令可建立以下類型的圓角：

• 以選取的邊為基礎建立的邊圓角。圓角可以具有固定或變動半徑、具有不同大小，以及具有不同連續性 (相切或平滑 G2)。所有這些圓角可在一個作業中建立。單一作業中建立的所有圓角和外圓角都會成為單一特徵。
• 在兩個面或面集之間建立的面圓角。面不需要共用一條邊。任何小型邊和不規則幾何圖形都由圓角混成。
• 與三個鄰接面或面集相切的變動半徑圓角。中心面集由變動半徑圓角取代。

現在，我們使用直接操控建立一個簡單的邊圓角。

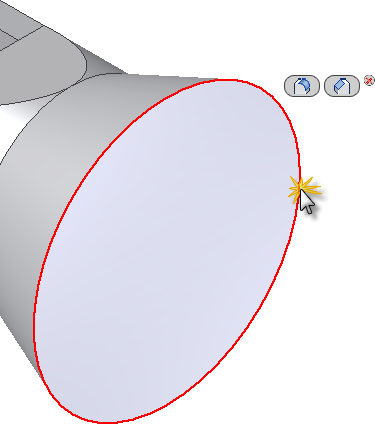

1. 按一下零件直徑較大一端的環形邊。
2. 會顯示同時提供「圓角」(第一個按鈕) 和「倒角」(第二個按鈕) 指令選項的小工具列。
3. 按一下「圓角」按鈕，隨即會顯示「圓角」小工具列。
   注意事項雖然此練習中未描述每個小工具列元件，我們仍然希望您檢閱 Inventor 說明中的〈圓角〉主題。
4. 對於本自學課程，我們僅需要考慮以下四個小工具列元件：
   • 值輸入方塊 - 用於在值輸入欄位中輸入圓角半徑。
   • 「確定」按鈕 - 由綠色勾選標記指示，「確定」按鈕可建立圓角並終止指令。
   • 「套用」按鈕 - 由綠色「+」表示，「套用」按鈕可讓您套用一個或多個邊圓角，而不結束「圓角」指令。
   • 「取消」按鈕 - 由紅色「X」表示，「取消」按鈕可取消「圓角」指令。不建立圓角。

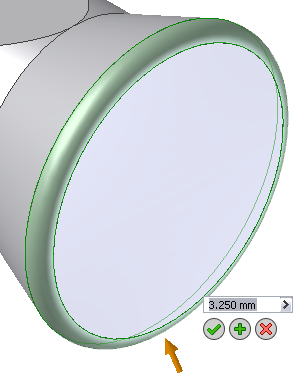

5. 嘗試在環形邊上前後拖曳金色距離箭頭操控點。觀察圓角半徑如何即時增大或減小。
6. 拖曳操控點，直到值輸入方塊中顯示 3.250 mm，或使用鍵盤輸入值 3.25。
7. 按一下「確定」按鈕，以建立圓角並結束指令。

會將新特徵「圓角 1」加入至模型瀏覽器。
