使用格柵建立排氣口

在下一部分中，我們將建立稱為格柵的排氣口。

1. 在實體本體資料夾中，確保底端實體可見，並且浮雕實體已關閉。確保大型頂端實體可見。
   注意事項如果關閉本體的可見性，則 Inventor 不會將它們包括在特徵作業中。

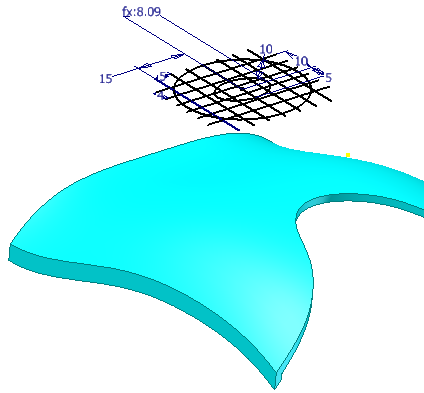

2. 在瀏覽器中打開格柵草圖的可見性。

3. 在「3D 模型」頁籤的「可塑性零件」面板上，按一下「格柵」指令。

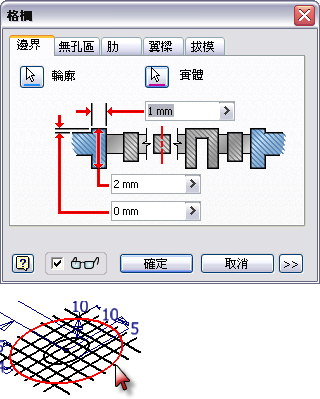

4. 在格柵草圖上，選取大型外側橢圓，以符合「邊界」頁籤中「輪廓」選項的條件。接受預設大小設定。

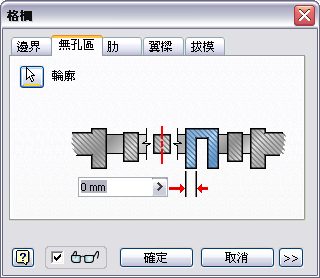

5. 選取「無孔區」頁籤，然後選取小型中央橢圓，以符合「輪廓」選項的條件。接受預設 0-mm。

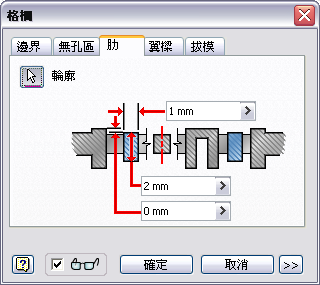

6. 選取「肋」頁籤，然後選取所有剩餘的直線幾何圖形，以符合「肋」選項的條件。接受預設大小。

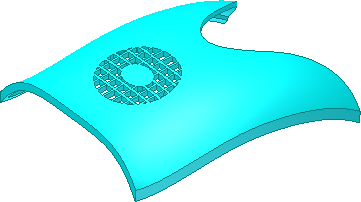

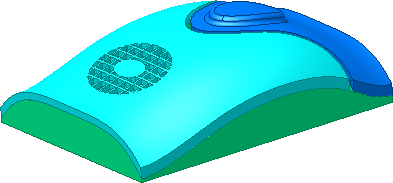

7. 按一下「確定」以建立格柵。

8. 打開所有本體的可見性。
9. 儲存檔案。

恭喜，您已完成＜雲形線和曲面＞自學課程。
