Etude, traitement et conversion en solide du socle

1. Cliquez sur Coudre.
2. Cliquez sur l'option de sélection Corps, puis sélectionnez le socle dans la fenêtre graphique.
3. Ne modifiez pas le paramètre par défaut (0,0004 po) de l'option Combler les écarts inférieurs à.
4. Cliquez sur Rechercher les écarts restants et les arêtes isolées.

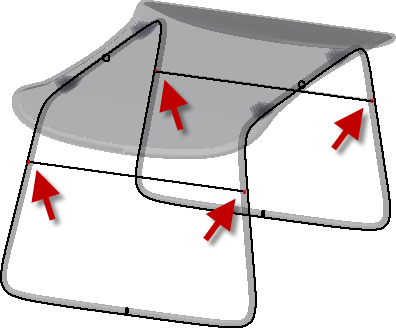

   Notez que les arêtes isolées sont mises en surbrillance à toutes les intersections de la barre transversale et du socle.


5. Cliquez sur Annuler.

   Effectuez un zoom avant sur l'une des extrémités de la barre transversale. Notez qu'elle pénètre le pied. Les faces d'intersection empêchent le socle de devenir un solide tant que les barres transversales ne sont pas ajustées au niveau de l'intersection avec les pieds.


6. Sur le ruban, cliquez sur Intersecter les faces.
7. Définissez l'option de sélection dans la boîte de dialogue sur Face et la méthode sur Ajuster.
8. Cliquez sur la barre transversale la plus proche de vous pour la première sélection.
9. Cliquez sur un pied à proximité de la barre transversale.

   La barre transversale est ajustée lorsque vous effectuez la seconde sélection et la boîte de dialogue reste ouverte.
   RemarqueInventor utilise l'emplacement choisi comme « côté à conserver ». Si le côté ajusté est incorrect, annulez l'opération et choisissez un autre emplacement sur la face ou le corps.
10. Répétez l'opération et ajustez les trois autres intersections.
11. Cliquez sur Terminer pour terminer.
12. Cliquez sur Coudre.
13. Définissez l'option Sélectionner sur Corps, puis cliquez sur le socle.
14. Cliquez sur Rechercher les écarts restants et les arêtes isolées. Aucun jeu ni aucune arête ouverte n'est affiché.

15. Cliquez sur OK pour coudre le socle dans un solide. Un solide sain apparaît dans le navigateur.
16. Cliquez avec le bouton droit de la souris sur le solide dans le navigateur et désactivez la visibilité.
