Autodesk Inventor 2013

Procedure per la migrazione delle librerie dalle versioni precedenti

1. Eseguire la migrazione di tutti gli altri tipi di stile come indicato in precedenza, ovvero mediante l'utilità Gestione libreria di stili. Per ulteriori informazioni, vedere Migrazione degli stili personalizzati
2. Eseguire la migrazione dei materiali e degli stili di colore della versione precedente in nuove librerie materiali
   • Avviare Inventor.
   • Avviare una nuova parte o un assieme.

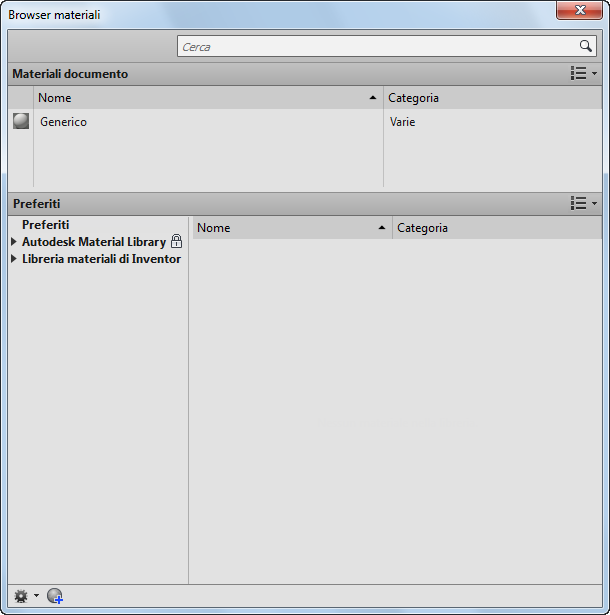

   • Individuare il comando Materiale nella barra multifunzione della scheda Strumenti all'interno del gruppo Materiali e aspetti. In alternativa, è possibile accedere al comando Materiale nella barra degli strumenti Accesso rapido. Fare clic sul comando Materiale per aprire la finestra di dialogo del Browser dei materiali, vedere la figura 1.


     Figura 1

   • Fare clic su e selezionare la migrazione degli stili di Inventor, in modo da ottenere quanto indicato in figura 2.


     Figura 2

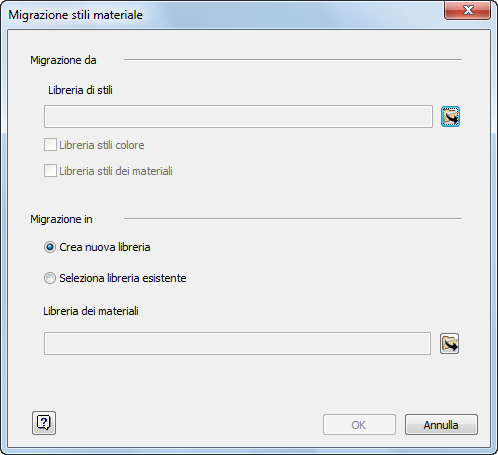

   • All'interno della finestra di dialogo Migrazione degli stili del materiale, specificare il percorso della cartella degli stili della versione precedente per eseguire la migrazione selezionando il pulsante Sfoglia della libreria di stili. È importante ricordare che questa cartella deve includere material.xml e color.xml.
   • Selezionare l'opzione desiderata per eseguire la migrazione di una libreria di stili dei materiali o dei colori.
   • Se l'opzione Libreria di stili è selezionata, l'opzione Libreria di stili dei colori sarà selezionata e impossibile da deselezionare. Come è stato illustrato in precedenza, i materiali fanno riferimento a un aspetto ed entrambi devono essere presenti in una libreria materiali. Tuttavia, una libreria può contenere solo aspetti. Per utilizzare una libreria distinta per gli aspetti, eseguire separatamente la migrazione della libreria di stili dei colori. Selezionare l'opzione Crea una nuova libreria. Se è stata già creata una libreria nel nuovo formato e si desidera aggiungere gli stili della versione precedente, selezionare l'opzione Libreria esistente.
     NotaSe in una libreria materiali esistente sono presenti duplicati del nome del materiale, e se la libreria materiali della versione precedente è lettura-scrittura, il nome del materiale della versione precedente verrà modificato sostituendolo con un numero.

     Se è stata eseguita la migrazione del materiale e degli stili di colore nella stessa libreria, è necessario aggiungere la libreria in entrambe le librerie materiali e aspetti.

   • Fare clic su OK per avviare la migrazione.

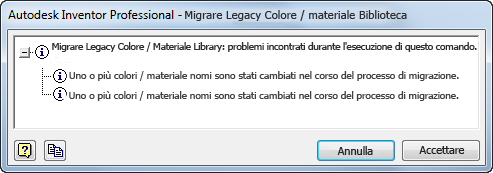

     Nota Potrebbe essere visualizzata una finestra di dialogo se i nomi dei materiali o dei colori vengono modificati durante il processo di migrazione. Ad esempio il nome "default" verrà modificato in "generico". Fare clic sul pulsante Accetta per completare la migrazione.


     Figura 3

3. Migrazione dello stile del colore della versione precedente in librerie aspetti.

   La procedura è la stessa della migrazione degli stili dei materiali nella libreria materiali.

   NotaSe è stata eseguita la migrazione dello stile del materiale nella libreria materiali, verrà contemporaneamente eseguita la migrazione automatica dello stile del colore. In tal modo è possibile utilizzare "Apri libreria esistente" per caricare la libreria materiali migrata nella finestra di dialogo Browser aspetto.

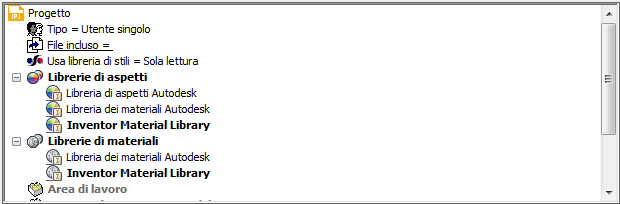

4. Configurare il progetto per utilizzare la nuova libreria. Vedere la figura 4.


   Figura 4

   • Avviare il comando Progetti.
   • In un progetto, posizionare il cursore sulle librerie aspetti o materiali e accedere al menu di scelta rapida per aggiungere librerie.
   • Su un elemento della libreria, accedere al menu di scelta rapida per rimuovere qualsiasi libreria indesiderata.
   • Su un elemento della libreria, impostare la libreria attiva attraverso l'accesso al menu contestuale.
   Nota Una libreria può contenere sia materiali che aspetti o soltanto aspetti. Se è stata eseguita la migrazione degli stili dei materiali e dei colori in una singola libreria, aggiungere la libreria alle librerie aspetto e materiali per il progetto. Se è stata eseguita la migrazione degli stili di colore come libreria distinta, aggiungerli solo all'elemento delle librerie aspetto.
5. Copiare gli stili del modello personalizzato alla libreria materiale o aspetto.

   Prima di Inventor 2013, era possibile usare la procedura guidata Gestione stili o Salva stile per copiare gli stili modello nella libreria di stili. In Inventor 2013 è disponibile un nuovo metodo per eseguire la migrazione dello stile modello nella libreria materiale o aspetto. La procedura:

   • Eseguire il backup del modello e della libreria materiale o aspetto.

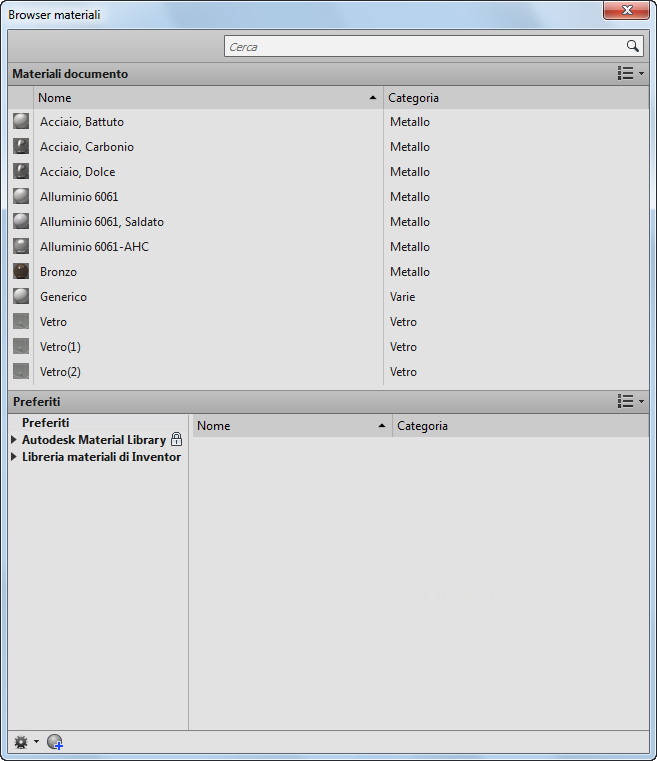

   • Aprire il modello per eseguire la migrazione dei materiali e dei colori nei nuovi materiali e aspetti del documento. Il processo di migrazione viene completato automaticamente quando il modello viene salvato. Vedere la figura 5.


     Figura 5

     NotaAttenendosi alla seguente procedura è possibile aggiungere materiali o aspetti migrati a una libreria personalizzata:

     • Controllare la sezione della libreria del Browser materiali o aspetti per confermare l'accessibilità della libreria personalizzata.
     • Nella sezione del documento della finestra di dialogo, trascinare il materiale o l'aspetto nella corretta libreria personalizzata o selezionare il materiale o l'aspetto del documento e scegliere Menu di scelta rapida -> Aggiungi a -> la corretta libreria personalizzata.
     • Ripetere il passaggio 2 per tutti i materiali o gli aspetti del documento da aggiungere alle librerie.
6. Stili di colore e materiali migrati nei file esistenti.

   Per eseguire la migrazione di qualsiasi documento, è sufficiente aprire il documento e iniziare a lavorare. La conversione nel nuovo formato avviene automaticamente. In alternativa, è possibile eseguire la migrazione in batch dei documenti mediante l'utilità Programmazione operazioni installata con Inventor.
