No headersÈ possibile creare fori senza uno schizzo preesistente. Nella seguente sezione vengono descritte delle procedure alternative per il posizionamento di fori.

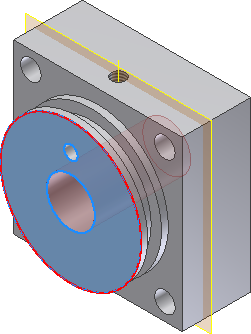

Eseguire il comando Foro. - Dal menu a discesa Posizionamento scegliere Concentrico.
- L'opzione Piano è attivata. Scegliere la faccia anteriore della forma cilindrica per definire il piano.
- L'opzione Riferimento concentrico è abilitata. Scegliere uno spigolo del cilindro per posizionare il foro al centro della faccia circolare.
- Impostare il diametro su 14 mm.
- Impostare l'opzione Terminazione su Tutte le facce.
- Fare clic su OK per creare il foro su tutte le facce.
- Nella barra multifunzione fare clic sulla
quindi deselezionare la casella di controllo Tutte le geometrie di lavoro dal menu a discesa per disattivare la visualizzazione del piano di lavoro e dell'asse di lavoro. - Salvare il file.
