新しいスケッチを作成する

    目次
    No headers

    ここでは、作業平面上にスケッチを作成します。後述の手順では、パーツの X 軸にまたがってこのスケッチをミラー化します。このスケッチは、パーツの円柱状フィーチャから材料の一部を切り取ったり押し出すために使用されます。

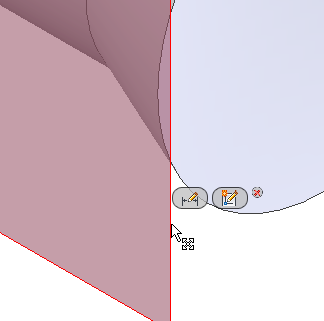

    1. 作業平面の 4 つのエッジのいずれか 1 つを選択します。
    2. ミニツールバーが表示されたら、[スケッチを作成]というツールチップが表示された右側の 2 番目のボタンをクリックします。
    3. ビューが自動的に回転し、XY 平面と平行になります。これは、[アプリケーション オプション]ダイアログ ボックスの[スケッチ]タブにある[スケッチ作成時にスケッチ平面を参照]オプションがアクティブであるためです。

    新しいフィーチャである[スケッチ2]がモデル ブラウザに追加されます。
