フィーチャをミラー化する

ここでは、後部の円柱キャップに固有のフィーチャを追加します。次にミラー コマンドを使用して、パーツの反対側に同様のフィーチャを作成します。

フィーチャを作成してミラー化することにより、対称フィーチャを元のフィーチャでコントロールできるようになります。最初のインスタンスを編集すると、ミラー化されたフィーチャが自動的に更新されます。

1. [穴]コマンドを起動します。

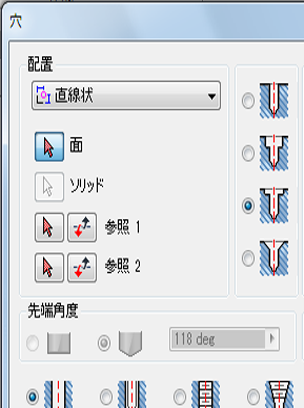

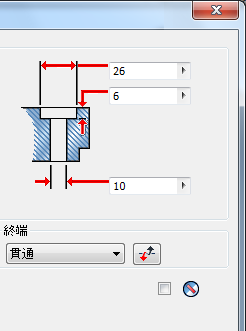

2. [穴]ダイアログ ボックスで、配置を[同心円]に設定し、穴タイプを[ざぐり]に設定します。

   • ざぐり径を 26 mm に設定します。
   • ざぐり深さを 6 mm に設定します。
   • 下穴径を 10 mm に設定します。
   • 終端を[貫通]に設定します。

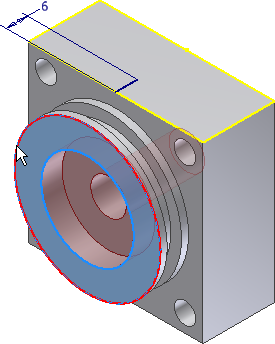

3. ダイアログ ボックスの[平面]選択矢印をクリックして、回転形状の正面を選択します。穴がプレビュー表示され、選択矢印が[参照する同心円]に移動します。
4. グラフィックス ウィンドウ内のモデルで、回転形状のエッジを選択して同心円エッジを定義します。

5. [OK]をクリックして穴を作成します。
6. [穴]コマンドを起動します。[配置]を[スケッチ参照]に設定して、穴を配置するための 6 mm の線分の終端を選択します。

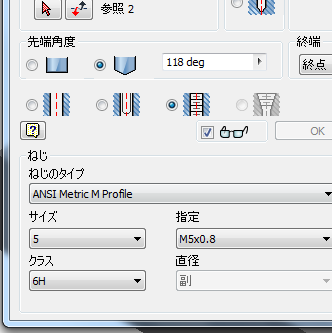

7. [穴]ダイアログ ボックスで、次のように設定します。
   • 穴のタイプを[キリ穴]に設定します。
   • [終端]を[終点]に設定します。
   • 穴をねじ穴に設定します。
   • ねじのタイプを[ANSI メートル M プロファイル]に設定します。
   • [サイズ]を 5 に設定します。
   • [指定]を[M5 x 0.8]に設定します。

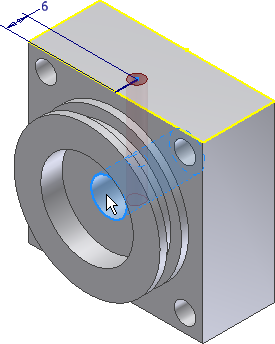

8. モデル上でざぐり穴の内部を選択して[終点]の終端を定義し、[OK]をクリックして穴を作成します。

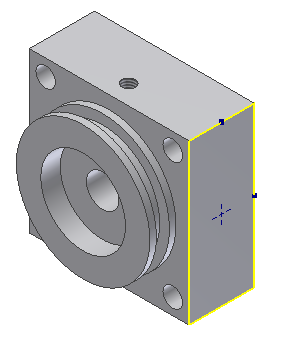

9. 次の図に示す円柱ブロックの側面にスケッチを作成します。
10. 点/中心点を面の中央付近に配置し、外側のエッジに対して水平および垂直になるように拘束します。

11. スケッチを終了します。
12. [穴]コマンドを起動します。配置タイプを[スケッチ参照]に設定します。

    モデル内に他のスケッチが存在しない場合は、Autodesk Inventor LT によって点が選択されます。他のスケッチが存在する場合は、目的の点を選択します。

13. 穴タイプを[キリ穴]、穴径を[10 mm]、穴の深さを[10 mm]に設定します。
14. [OK]をクリックして穴を作成します。

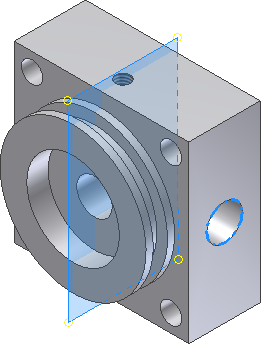

15. リボンで、 [3D モデル]タブ [パターン]パネル [ミラー]の順にクリックします。
16. フィーチャ選択矢印がアクティブになります。作成した穴の内側を選択して､ミラーに追加します。
17. 選択タイプを[対称面]に変更します。この設定はダイアログ ボックスで行うか、右クリックしてショートカット メニューから[続行]を選択して行えます。
18. モデル ブラウザの[Origin]フォルダで、[YZ Plane]をクリックして、対象面を定義します。

19. [OK]をクリックしてフィーチャをミラー化します。

20. ファイルを保存して閉じます。
