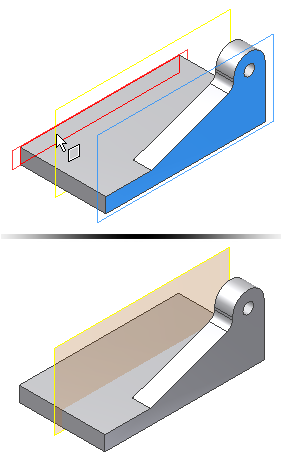

[平面]ドロップダウンメニューから[2 つの平行平面間の中点平面]を選択します。パーツを 2 等分する作業平面を作成するには､新しいフィーチャを備えた面を選択してから、パーツの反対側にある平行な面を選択します。作業平面がパーツの中央に作成されます。
注:作業平面の初期サイズは､既存のフィーチャのサイズによって決まります。作業平面のサイズを変更するには、最初にコーナーを選択し、サイズ変更記号が表示されたらコーナーをドラッグします。
[ミラー]コマンドを起動します。ミラー化するフィーチャとして押し出し、フィレット、および通し穴を選択します。

ヒント:パーツ上のフィーチャまたはモデルブラウザ内のフィーチャを選択できます。

フィーチャを選択し終わったら、ダイアログボックスで、[対称面]選択矢印を選択します。また、右クリックし、右クリックメニューから[続行]を選択して、選択矢印を変更することもできます。パーツの中央にある作業平面を選択して､[対称面]の選択を完了させます。[OK]ボタンをクリックして、ミラーフィーチャを作成し、[ミラー]コマンドを終了します。
[平面]ドロップダウンメニューから[平面からのオフセット]を選択します。
手順 4 ～ 6 では、中心平面に平行な作業平面を作成し、特定の距離をオフセットします。
中心作業平面を選択し、寸法矢印マニュピュレータを使用して新しい作業平面を手前にドラッグします。ドラッグすると、[オフセット]値入力ボックスが数値が入力された状態で表示されます(表示されない場合は、すべての選択をクリアし、コマンドを再起動してからもう一度試してください)。
[オフセット]値入力ダイアログボックスに 30 mm と入力し、中心平面からの正確な距離を指定します。
緑のチェックマークをクリックしてコマンドを終了します
オフセット作業平面で新しいスケッチを開始します(作業平面のエッジを選択し、コンテキストミニツールバーから[スケッチを作成]をクリックします)。
注:新しいスケッチ用の作業平面を選択する際には､そのスケッチをパーツに「ロック」するためのジオメトリは投影されません。モデルのエッジを投影して、スケッチの接続先となるジオメトリを取得します。

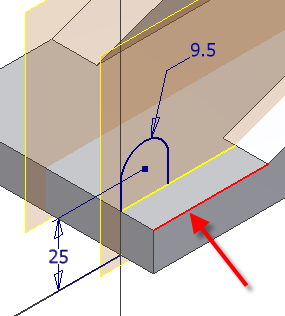

[ジオメトリを投影]コマンドを起動します。図に示す前面のエッジを選択してスケッチ平面に投影し、図に示すようなプロファイルをスケッチして寸法を記入します。25 mm の寸法を作成するときは、必ずパーツの下部のエッジを選択してください。
スケッチを終了します。

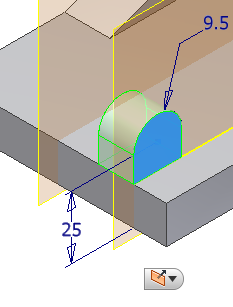

プロファイルをパーツ内部に向かって 14 mm 押し出します。ミニツールバーの[方向 2]ボタンを使用して方向を選択してから、[OK]を選択します。
[穴]コマンドを起動します。
- [配置]オプションを[同心円]に設定します。
- 平面と同心円エッジを選択します。
- 穴の直径を 8 mm に設定し、[終端]を[貫通]に設定します。
[OK]を選択して、穴を作成します。
[ミラー]コマンドを起動します。ミラー化するフィーチャとして、押し出しと通し穴を選択します。パーツの中央にある作業平面を選択して､[対称面]の選択を完了させます。
次に､ベース前部の専有面積を小さくするため、ベース前部に面取りを 2 つ作成します。面取り距離を特定するには、[距離を計測]コマンドを使用して、2 つの平面間の距離を抽出します。
[距離を計測]コマンドを起動します。このコマンドは、マーキングメニュー、または[ツール]タブの[計測]パネルにあります。パーツの外側にある平面と､小さなマウント用タブの正面にある平面を選択します。2 つの面の間の距離が 13 mm と表示されます。この距離を使用して､このフィーチャのエッジと､ミラー化されたコピーのエッジで終了する面取りを作成します。
[面取り]コマンドを起動します。ミニツールバーのフライアウトボタンから[2 つの距離]を選択します。

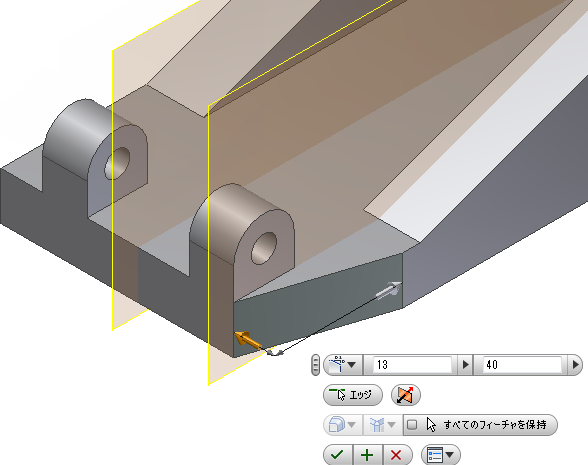

ミニツールバーの左側の値入力ボックスの[距離 1]に 13 mm の値を、右側の値入力ボックスの[距離 2]に 40 mm の値を入力します。[エッジ]ボタンをクリックし、パーツの外側の垂直エッジを選択します。プレビューイメージが下図のプレビューのように表示されない場合は､距離の入力値を逆にするか､[方向反転]矢印を使用して参照面を反転します。
[適用]ボタン(+)をクリックすると面取りが作成され、[面取り]コマンドは表示されたままになります。反対側にある外側のエッジを選択して､2 つ目の面取りを作成します。入力値を逆にするか、[方向反転]ボタンを使用して、目的の結果が得られるようにします。
