ロフト サーフェスを作成する

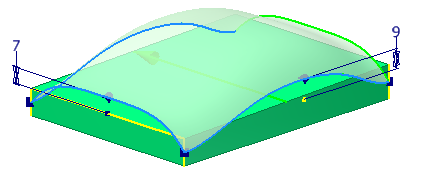

次のセクションでは、2 つの角形スプラインを断面として使用し、前面スプラインをドライブ レールとして使用して、ロフト サーフェスを作成します。

1. [ロフト] コマンドを起動します。

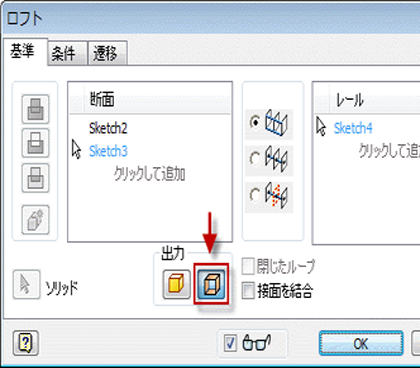

2. ダイアログ ボックスで、[出力]として[サーフェス]を選択します。

3. 断面の条件を満たす 2 つの角形スプラインを選択します。
4. 次の方法のいずれかを使用して選択タイプを[レール]に変更し、ドライブ レールとして作成したスプラインを選択します。
   • 右クリックし、右クリック メニューで[レールを選択]を選択します。
   • ダイアログ ボックスの[レール]ペインで、[クリックして追加]を選択します。

5. [OK]をクリックすると、サーフェスが作成されます。

新しいサーフェスがロフト フィーチャとしてブラウザに表示されます。サーフェス ボディ フォルダにも表示されます。
