パーツを分割して 3 番目のソリッド ボディを作成する

次のセクションでは、新しいサーフェスを使用してパーツを分割し、3 番目のボディを作成します。

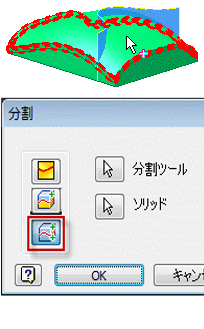

1. [修正]パネルで、[分割]コマンドを選択します。
2. ダイアログ ボックスで、[ソリッドを分割]オプションを選択します。
3. [分割ツール]として押し出しサーフェスを選択します。
4. マルチボディ パーツに表示されているボディが 1 つだけの場合は、表示されているボディが含めるソリッドとして選択されます。複数のソリッド ボディが表示されるため、[ソリッド]の選択条件を満たす上部ボディを選択します。

5. [OK]をクリックすると、ボディが作成されます。

   ブラウザのソリッド ボディ フォルダに 3 つのボディができました。

6. ブラウザでソリッド ボディ フォルダを展開します。

7. フォルダの各ボディを右クリックし、右クリック メニューで[プロパティ]を選択します。各ボディの[ボディの外観スタイル]を一意の外観に変更します。
8. ファイルを保存します。
