Pracovní postupy aplikace Launchpad

Sada Autodesk Product Design Suite obsahuje aplikaci, která slouží jako spouštěcí panel nebo společný vstupní bod různých pracovních postupů návrhu. Spouštěcí panel sady Product Design Suite poskytuje společný přístupový bod ke všem aplikacím sady, datům projektů a pracovním postupům.

Spouštěcí panel spustíte kliknutím na ikonu sady Product Design Suite.

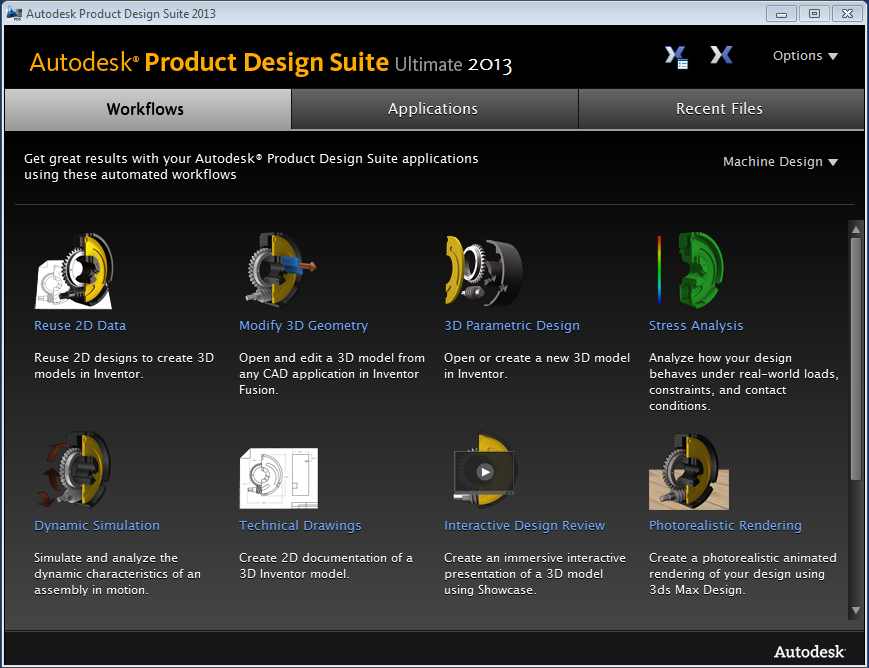

Karta Pracovní postupy zobrazuje pracovní postupy běžně používané v aplikacích, které jsou součástí sady Product Design Suite. Karta Aplikace zobrazuje všechny aplikace, které jsou k dispozici ve vaší verzi sady Product Design Suite. Karta Historie souborů uvádí seznam naposledy otevřených souborů, informace o aplikacích, které byly použity k přístupu k souborům a datum jejich otevření.

Možnosti

Návrh strojů

Popisy pracovních postupů

Opakované použití 2D dat	Použití 2D souboru DWG aplikace AutoCAD k vytvoření nového 3D modelu aplikace Inventor Vyberte soubor DWG, který chcete importovat, a hladiny, které chcete zahrnout. 2D data jsou importována do náčrtu v novém souboru součásti aplikace Inventor. 2D data jsou připravena k vysunutí, rotaci nebo jinému způsobu převedení na 3D model.
Úprava 3D geometrie	Otevření a úprava 3D modelu z jakékoliv aplikace CAD Vybraný model je načten do aplikace Inventor Fusion za účelem provedení snadné a rychlé úpravy geometrie. Aplikace Fusion podporuje mnoho nativních formátů CAD a také neutrálních formátů souborů, jako jsou například formáty IGES, STEP nebo SAT.
3D parametrický návrh	Otevření existujícího 3D modelu nebo vytvoření nového 3D modelu v aplikaci Autodesk Inventor Lze vytvořit novou součást nebo sestavu.
Pevnostní analýza	Prostředí pevnostní analýzy aplikace Inventor simuluje strukturální chování 3D modelu pod určitým zatížením a v určitých podmínkách. Vybraná součást nebo sestava aplikace Inventor je načtena do prostředí pevnostní analýzy, ve kterém můžete přidat zatížení a podmínky a definovat simulaci.
Dynamická simulace	Pomocí prostředí dynamické simulace aplikace Inventor lze zkoumat kinematické vlastnosti sestavy aplikace Inventor. Vybraná sestava je načtena do prostředí dynamické simulace a je připravena k použití zatížení a podmínek.
Technické výkresy	Vytváření 2D dokumentace 3D modelů aplikace Inventor Za účelem generování pohledů a poznámek lze vybrat buď aplikaci AutoCAD Mechanical, nebo aplikaci Inventor.
Interaktivní revize návrhu	Převedení 3D modelu na vysoce realistické obrázky nebo interaktivní prezentace pomocí aplikace Showcase Vybraná součást nebo sestava je načtena do aplikace Showcase. Lze vytvářet alternativy návrhu či konfigurovat světla a materiály a potom rendrovat prostředí nebo použít aplikaci Showcase jako prostředí k prezentaci.
Fotorealistické rendrování	Vytvoření fotorealistického rendrování nebo animace 3D modelu v aplikaci 3ds Max Design Vybraná součást nebo sestava aplikace Inventor je načtena do aplikace 3ds Max Design. Poté lze konfigurovat světla, materiály, kamery a další nastavení prostředí k rendrování a animacím.
Revize velkých sestav	Použití součástí a sestav z mnoha různých zdrojů k revizi a okomentování návrhu Aplikace Navisworks Simulate umožňuje kombinovat velké sestavy do jednoho prostředí za účelem provádění revizí návrhu. Výběrem za současného stisknutí klávesy CTRL nebo SHIFT lze vybrat více souborů, které se mají načíst do aplikace Navisworks.
Návrh kabelů a svazků	Vytvoření propojujících drátů v prostředí kabelů a svazků aplikace Inventor pomocí dat z aplikace AutoCAD Electrical Aplikace AutoCAD Electrical umožňuje vytvořit soubor XML s požadovanými daty potřebnými k vytvoření propojujících drátů v prostředí kabelů a svazků aplikace Inventor. Tyto dráty lze následně v sestavě trasovat a vypočítat tak jejich délku, nebo vytvořit nákres formovací desky.

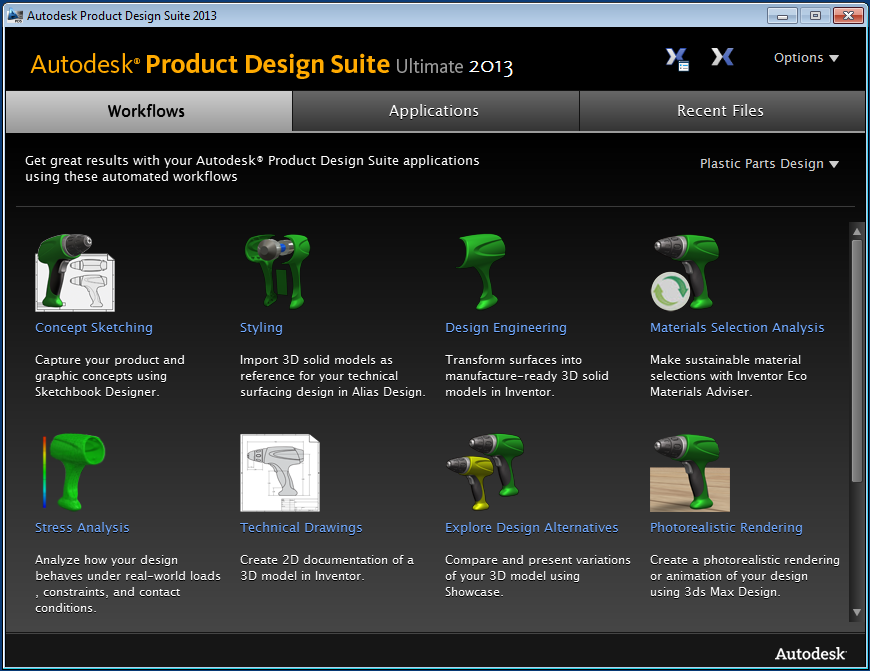

Návrh plastické součásti

Popisy pracovních postupů

Náčrty koncepcí	Zachycení produktu a grafických koncepcí pomocí aplikace SketchBook Designer Aplikace SketchBook kombinuje vektorové a rastrové pracovní postupy a nabízí efektivní způsob komunikace nových myšlenek návrhu. Lze začít prázdným výkresem nebo importovat rastr nebo data DWG aplikace AutoCAD.
Vytváření stylů	Import modelu aplikace Inventor nebo jiného 3D modelu do aplikace Alias Design, kde je použit jako referenční data technických povrchů Vybraný model je načten do aplikace Alias Design, kde jej lze použít k vytvoření dat povrchu.
Inženýrské návrhářství	Import dat WIRE aplikace Alias do aplikace Inventor za účelem transformace technických dat povrchů na objemové modely připravené k výrobě Asociativita je zachována a změny souborů WIRE aplikace Alias jsou reflektovány v aplikaci Inventor. Pokud dojde při zpracování importovaných dat k nějakým problémům, soubor je otevřen v prostředí oprav aplikace Inventor a jeho asociativita s původním souborem aplikace Alias je zrušena. Pomocí příkazů v prostředí oprav lze geometrii analyzovat a opravit.
Analýza výběru materiálů	Vybraný 3D model je načten do aplikace Inventor s aktivním Asistentem ekologických materiálů. Asistent ekologických materiálů vyhodnocuje dopad vybraných materiálů na životní prostředí a umožňuje činit informovaná rozhodnutí.
Pevnostní analýza	Prostředí pevnostní analýzy aplikace Inventor simuluje strukturální chování 3D modelu pod určitým zatížením a v určitých podmínkách. Vybraná součást nebo sestava aplikace Inventor je načtena do prostředí pevnostní analýzy, ve kterém můžete přidat zatížení a podmínky a definovat simulaci.
Technické výkresy	Vytváření 2D dokumentace 3D modelů aplikace Inventor Za účelem generování pohledů a poznámek lze vybrat buď aplikaci AutoCAD Mechanical, nebo aplikaci Inventor.
Analýza alternativ návrhu	Převedení 3D modelu na vysoce realistické obrázky nebo interaktivní prezentace pomocí aplikace Showcase Vybraná součást nebo sestava je načtena do aplikace Showcase. Lze vytvářet alternativy návrhu či konfigurovat světla a materiály a potom rendrovat prostředí nebo použít aplikaci Showcase jako prostředí k prezentaci.
Fotorealistické rendrování	Vytvoření fotorealistického rendrování nebo animace 3D modelu v aplikaci 3ds Max Design Vybraná součást nebo sestava aplikace Inventor je načtena do aplikace 3ds Max Design. Poté lze konfigurovat světla, materiály, kamery a další nastavení prostředí k rendrování a animacím.
Návrh kabelů a svazků	Vytvoření propojujících drátů v prostředí kabelů a svazků aplikace Inventor pomocí dat z aplikace AutoCAD Electrical Aplikace AutoCAD Electrical umožňuje vytvořit soubor XML s požadovanými daty potřebnými k vytvoření propojujících drátů v prostředí kabelů a svazků aplikace Inventor. Tyto dráty lze následně v sestavě trasovat a vypočítat tak jejich délku, nebo vytvořit nákres formovací desky.
Návrh formy	Otevření souboru součásti aplikace Inventor v prostředí návrhu formy aplikace Inventor. Vybraná součást je načtena s aktivním příkazem Upravit orientaci. Po nastavení orientace lze začít s navrhováním formy a poté návrh analyzovat.
