Démarrage des procédures

Autodesk Product Design Suite est doté d'une application qui constitue le point d'entrée commun ou le démarrage de plusieurs procédures de conception. La fenêtre de démarrage d'Autodesk Product Design Suite constitue un portail unique pour les applications, les données de projet et les procédures de Product Design Suite.

Cliquez sur l'icône Product Design Suite pour ouvrir la fenêtre de démarrage.

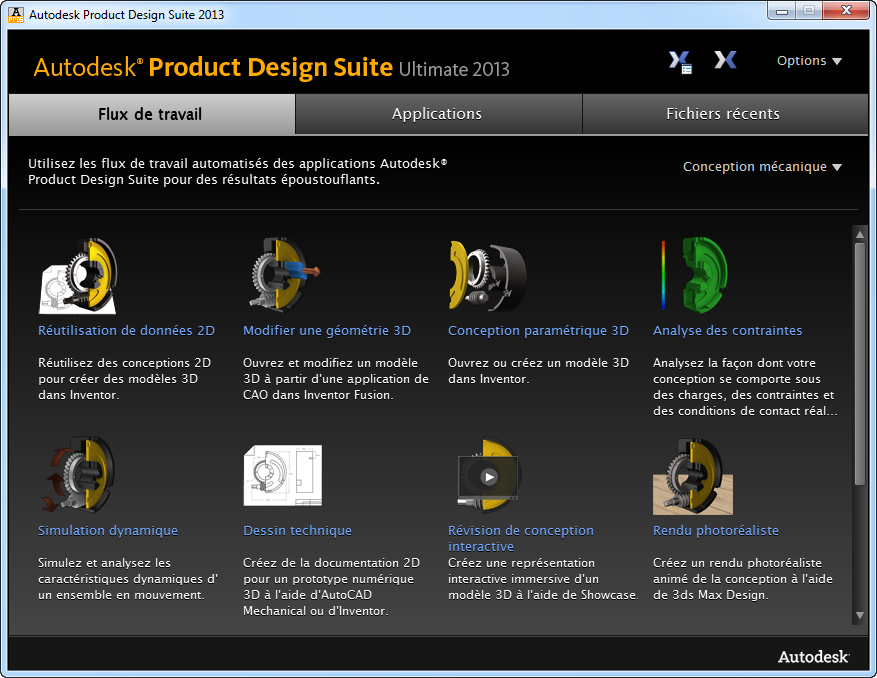

L'onglet des procédures affiche usuellement les procédures les plus fréquemment utilisées relatives aux applications disponibles dans Product Design Suite. L'onglet Applications affiche toutes les applications disponibles dans votre version de Product Design Suite. L'onglet Fichiers récents répertorie les fichiers récemment ouverts, l'application qui a ouvert le fichier et la date d'ouverture.

Options

Conception d'une machine

Descriptions de la procédure

Réutiliser les données 2D	Utilisez des données DWG AutoCAD 2D pour créer un modèle Inventor 3D. Sélectionnez le fichier DWG à importer et les calques à inclure. Les données 2D sont importées dans une esquisse d'un nouveau fichier pièce Inventor. Les données 2D sont maintenant prêtes pour être soumises à une extrusion, une révolution ou pour être converties dans un modèle 3D.
Modifier la géométrie 3D	Ouvrez et modifiez un modèle 3D à partir d'une application de CAO. Le modèle sélectionné est chargé dans Inventor Fusion pour pouvoir modifier rapidement et facilement sa géométrie. Fusion prend en charge de nombreux formats de CAO natifs et des formats de fichiers neutres, notamment STEP, IGES et SAT.
Conception paramétrique 3D	Ouvrez un modèle 3D existant ou créez un nouveau modèle 3D dans Autodesk Inventor. Vous pouvez créer une nouvelle pièce ou un nouvel ensemble.
Analyse des contraintes	L'environnement d'analyse des contraintes d'Inventor permet de simuler le comportement de la structure de votre modèle 3D sous des charges et des conditions spécifiées. La pièce ou l'ensemble Inventor sélectionné est chargé dans l'environnement d'analyse des contraintes auquel vous pouvez ajouter des charges et des conditions en vue de définir la simulation.
Simulation dynamique	Utilisez l'environnement de simulation dynamique pour étudier les propriétés cinématiques de votre ensemble Inventor. L'ensemble sélectionné est chargé dans l'environnement de simulation dynamique pour y appliquer les charges et les conditions.
Dessins techniques	Créez la documentation 2D de vos modèles 3D Inventor. Générez des vues et des annotations à partir d'AutoCAD Mechanical ou d'Inventor, à votre choix.
Révision de conception interactive	Transformez votre modèle 3D en images très réalistes ou réalisez une présentation interactive à l'aide de Showcase. La pièce ou l'ensemble sélectionné est chargé dans Showcase. Vous pouvez créer des conceptions alternatives, configurer les sources lumineuses et les matières, puis effectuer le rendu de l'environnement ou utiliser Showcase en tant qu'environnement de présentation.
Rendu photoréaliste	Créez un rendu photoréaliste ou une animation de votre modèle 3D dans 3ds Max Design. La pièce ou l'ensemble Inventor sélectionné est chargé dans 3ds Max Design. Vous pouvez ensuite configurer les lumières, les matières, les caméras et d'autres paramètres d'environnement pour votre rendu ou votre animation.
Révision d'ensembles de grande taille	Utilisez des pièces et des ensembles provenant de sources différentes pour vérifier votre conception et y insérer des notes de révision. Navisworks Simulate vous permet de réunir des ensembles de grande taille dans un environnement unique en vue d'effectuer les révisions de conception. Vous pouvez effectuer une sélection multiple de fichiers à charger dans Navisworks en maintenant la touche <CTRL > ou <MAJ > enfoncée pendant la sélection.
Conception de câbles et faisceaux	Créez des connexions par fil point à point dans l'environnement Câble et faisceau d'Inventor en utilisant les données d'AutoCAD Electrical. AutoCAD Electrical peut créer un fichier XML contenant les données requises pour la génération de connexions par fil point à point dans l'environnement Câble et faisceau d'Inventor. Ces fils peuvent ensuite être acheminés dans l'ensemble pour calculer les longueurs ou créer un dessin de la planche à clous.

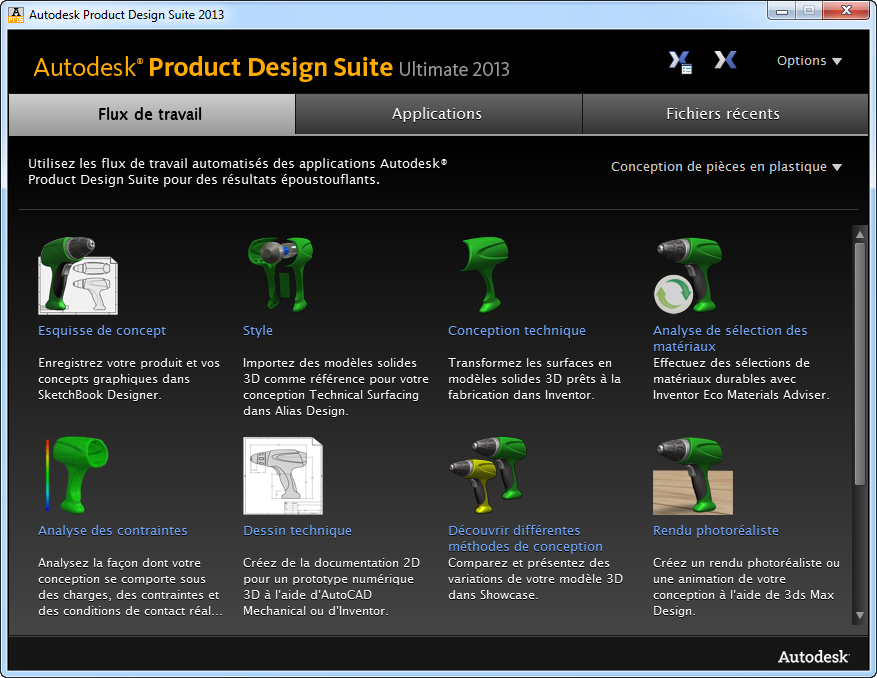

Conception des pièces en plastique

Descriptions de la procédure

Esquisse de concept	Capturez votre produit et vos concepts graphiques à l'aide de SketchBook Designer. SketchBook combine les procédures vecteur et raster afin d'offrir une méthode efficace pour communiquer les idées de conception. Créez une esquisse vide ou importez des données de raster ou DWG d'AutoCAD.
Style	Importez un modèle Inventor ou un autre modèle 3D dans l'environnement de conception des alias, à utiliser en tant que référence pour les surfaces techniques. Le modèle sélectionné est chargé dans Conception des alias, où vous pouvez l'utiliser pour créer les données de surface.
Conception technique	Importez les données de fils d'alias dans Inventor pour transformer les données de surface techniques en modèles solides prêts à fabriquer. L'associativité est conservée, de sorte que les modifications apportées au fichier .wire Alias sont utilisées par Inventor. En cas de problèmes concernant les données importées, le fichier est ouvert dans l'environnement de réparation d'Inventor et ne sera pas associé au fichier Alias original. Utilisez les commandes de l'environnement de réparation pour repérer et corriger la géométrie.
Analyse de sélection des matières	Le modèle 3D sélectionné est chargé dans Inventor avec la commande Eco Materials Adviser active. Eco Materials Adviser permet d'évaluer l'impact sur l'environnement des matières que vous avez sélectionnées afin de prendre des décisions informées.
Analyse des contraintes	L'environnement d'analyse des contraintes d'Inventor permet de simuler le comportement de la structure de votre modèle 3D sous des charges et des conditions spécifiées. La pièce ou l'ensemble Inventor sélectionné est chargé dans l'environnement d'analyse des contraintes auquel vous pouvez ajouter des charges et des conditions en vue de définir la simulation.
Dessins techniques	Créez la documentation 2D de vos modèles 3D Inventor. Générez des vues et des annotations à partir d'AutoCAD Mechanical ou d'Inventor, à votre choix.
Explorer des conceptions alternatives	Transformez votre modèle 3D en images très réalistes ou réalisez une présentation interactive à l'aide de Showcase. La pièce ou l'ensemble sélectionné est chargé dans Showcase. Vous pouvez créer des conceptions alternatives, configurer les sources lumineuses et les matières, puis effectuer le rendu de l'environnement ou utiliser Showcase en tant qu'environnement de présentation.
Rendu photoréaliste	Créez un rendu photoréaliste ou une animation de votre modèle 3D dans 3ds Max Design. La pièce ou l'ensemble Inventor sélectionné est chargé dans 3ds Max Design. Vous pouvez ensuite configurer les lumières, les matières, les caméras et d'autres paramètres d'environnement pour votre rendu ou votre animation.
Conception de câbles et faisceaux	Créez des connexions par fil point à point dans l'environnement Câble et faisceau d'Inventor en utilisant les données d'AutoCAD Electrical. AutoCAD Electrical peut créer un fichier XML contenant les données requises pour la génération de connexions par fil point à point dans l'environnement Câble et faisceau d'Inventor. Ces fils peuvent ensuite être acheminés dans l'ensemble pour calculer les longueurs ou créer un dessin de la planche à clous.
Conception de moule	Ouvrez un fichier pièce d'Inventor dans l'environnement de conception de moule d'Inventor. La pièce sélectionnée est chargée avec la commande Ajuster l'orientation active. Après avoir défini l'orientation, vous pouvez commencer la conception du moule, puis l'analyser.
