론치패드 워크플로우

Autodesk Product Design Suite에는 다양한 설계 워크플로우의 시작 지점 또는 론치패드 역할을 하는 응용프로그램이 있습니다. Autodesk Product Design Suite 론치패드는 Product Design Suite 응용프로그램, 프로젝트 데이터 및 워크플로우에 단일 포털을 제공합니다.

Product Design Suite 아이콘을 클릭하여 론치패드를 엽니다.

워크플로우 탭에는 Product Design Suite에서 사용할 수 있는 응용프로그램에 일반적으로 사용되는 워크플로우가 표시됩니다. 응용프로그램 탭에는 사용 중인 버전의 Product Design Suite에 사용할 수 있는 모든 응용프로그램이 표시됩니다. 최근 파일 탭에는 최근에 연 파일, 파일을 액세스할 때 사용한 응용프로그램 및 파일을 연 날짜가 표시됩니다.

옵션

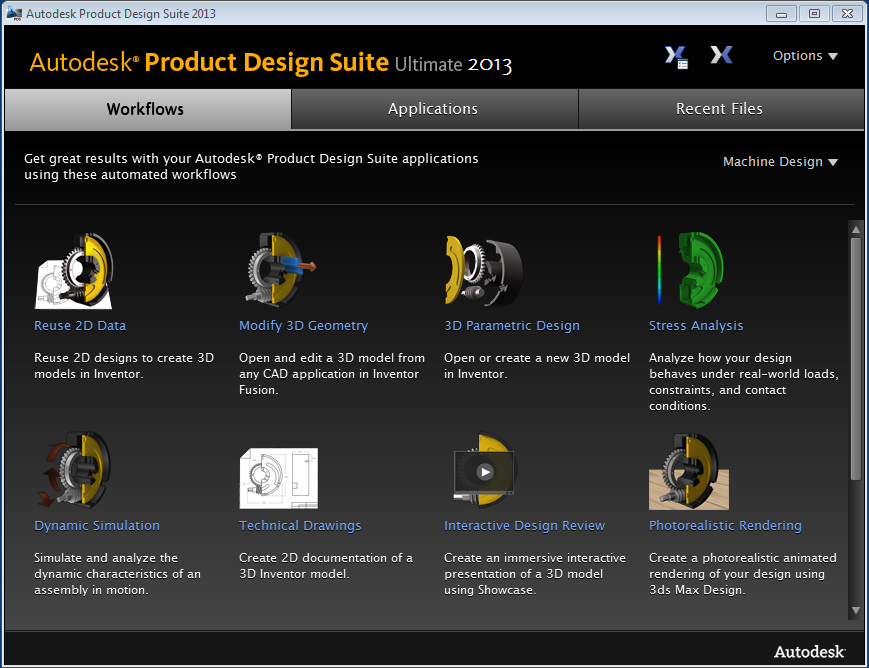

기계 설계

워크플로우 설명

2D 데이터 재사용	2D AutoCAD DWG 데이터를 사용하여 Inventor 3D 모형을 시작할 수 있습니다. 가져올 DWG 파일 및 포함할 레이어를 선택합니다. 2D 데이터를 새 Inventor 부품 파일의 스케치로 가져옵니다. 이제 2D 데이터를 돌출하거나, 회전하거나, 3D 모형으로 바꿀 준비가 되었습니다.
3D 형상 수정	어떤 CAD 응용프로그램에서나 3D 모형을 열고 편집할 수 있습니다. 빠르고 쉽게 형상을 수정할 수 있도록 선택한 모형이 Inventor Fusion에 로드됩니다. Fusion에서는 여러 가지 기본 CAD 형식 및 중립 파일 형식(예: STEP, IGES, SAT)을 지원합니다.
3D 파라메트릭 설계	Autodesk Inventor에서 기존 3D 모형을 열거나 새 3D 모형을 작성할 수 있습니다. 새 부품 또는 조립품을 작성할 수 있습니다.
응력 해석	Inventor 응력 해석 환경에서는 지정된 하중 및 조건에서 3D 모형의 구조 동작을 시뮬레이션할 수 있습니다. 선택한 Inventor 부품 또는 조립품이 하중 및 조건을 추가하여 시뮬레이션을 정의할 수 있는 응력 해석 환경에 로드됩니다.
다이나믹 시뮬레이션	Inventor 다이나믹 시뮬레이션 환경을 사용하여 Inventor 조립품의 운동 특성을 연구할 수 있습니다. 선택한 조립품이 다이나믹 시뮬레이션 환경에 로드되어 하중 및 조건을 적용할 준비가 되었습니다.
기술 도면	3D Inventor 모형의 2D 문서를 작성합니다. AutoCAD Mechanical 또는 Inventor 중에서 선택하여 뷰 및 주석을 생성합니다.
대화식 설계 검토	3D 모형을 매우 사실적인 이미지로 변환하거나 Showcase를 사용하여 대화식 프리젠테이션을 수행할 수 있습니다. 선택한 부품 또는 조립품이 Showcase로 로드됩니다. 설계 대안을 작성하고 라이트 및 재질을 구성한 다음 환경을 렌더링하거나 Showcase를 프리젠테이션 환경으로 사용할 수 있습니다.
포토리얼리스틱 렌더링	3ds Max Design에서 3D 모형의 포토리얼리스틱 렌더링 또는 애니메이션 작성할 수 있습니다. 선택한 Inventor 부품 또는 조립품이 3ds Max Design으로드됩니다. 그러면 렌더링 또는 애니메이션의 라이트, 재질, 카메라 및 기타 환경 설정을 구성합니다.
대형 조립품 검토	여러 원본에서 부품 및 조립품을 사용하여 설계를 검토하고 마크업을 표시합니다. Navisworks Simulate에서는 대형 조립품을 하나의 환경에 결합하여 설계 검토를 수행할 수 있습니다. <Ctrl> 키 또는<Shift> 키를 누른 채 여러 파일을 선택하여 Navisworks로 로드할 수 있습니다.
케이블 및 하네스 설계	AutoCAD Electrical의 데이터를 사용하여 Inventor 케이블 및 하네스에서 점 대 점 와이어를 작성합니다. AutoCAD Electrical은 Inventor 케이블 및 하네스에서 점 대 점 와이어를 생성하는 데 필요한 데이터로 XML 파일을 작성할 수 있습니다. 이러한 와이어는 조립품을 통해 라우팅하여 와이어 길이를 계산하거나 네일보드 도면을 작성할 수 있습니다.

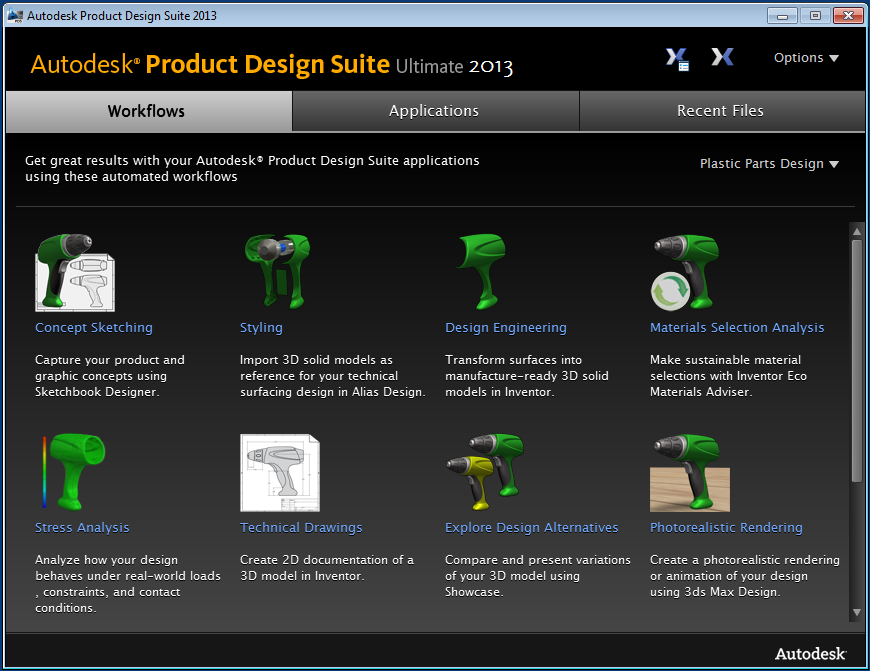

소성 부품 설계

워크플로우 설명

개념 스케칭	Sketchbook Designer를 사용하여 제품 및 그래픽 개념을 캡처합니다. Sketchbook은 벡터 워크플로우와 래스터 워크플로우를 결합하여 설계 아이디어를 전달할 수 있는 효과적인 방법을 제공합니다. 빈 스케치를 시작하거나 래스터 또는 AutoCAD DWG 데이터를 가져옵니다.
스타일	Inventor 모형 또는 기타 3D 모형을 기술 곡면의 참조 데이터로 사용할 Alias Design으로 가져옵니다. 선택한 모형이 곡면 데이터를 작성하는 데 사용할 수 있는 Alias Design으로 로드됩니다.
설계 엔지니어링	Alias 와이어 데이터를 Inventor로 가져와 기술 곡면 데이터를 제조할 준비가 된 솔리드 모형으로 변환합니다. Alias .wire 파일의 변경 사항을 Inventor에서 사용할 수 있도록 연관성이 유지됩니다. 가져온 데이터에 문제가 있는 경우 Inventor의 복구 환경에서 파일이 열리고 원래 Alias 파일과 연관되지 않습니다. 복구 환경에서 명령을 사용하여 형상을 탐지하고 수정합니다.
재질 선택 분석	선택한 3D 모형이 Eco Materials Adviser가 활성화된 Inventor로 로드됩니다. Eco Materials Adviser는 선택한 재질의 환경 영향을 평가하여 이러한 정보를 바탕으로 결정을 내릴 수 있도록 합니다.
응력 해석	Inventor 응력 해석 환경에서는 지정된 하중 및 조건에서 3D 모형의 구조 동작을 시뮬레이션할 수 있습니다. 선택한 Inventor 부품 또는 조립품이 하중 및 조건을 추가하여 시뮬레이션을 정의할 수 있는 응력 해석 환경에 로드됩니다.
기술 도면	3D Inventor 모형의 2D 문서를 작성합니다. AutoCAD Mechanical 또는 Inventor 중에서 선택하여 뷰 및 주석을 생성합니다.
설계 대안 탐색	3D 모형을 매우 사실적인 이미지로 변환하거나 Showcase를 사용하여 대화식 프리젠테이션을 수행할 수 있습니다. 선택한 부품 또는 조립품이 Showcase로 로드됩니다. 설계 대안을 작성하고 라이트 및 재질을 구성한 다음 환경을 렌더링하거나 Showcase를 프리젠테이션 환경으로 사용할 수 있습니다.
포토리얼리스틱 렌더링	3ds Max Design에서 3D 모형의 포토리얼리스틱 렌더링 또는 애니메이션 작성할 수 있습니다. 선택한 Inventor 부품 또는 조립품이 3ds Max Design으로드됩니다. 그러면 렌더링 또는 애니메이션의 라이트, 재질, 카메라 및 기타 환경 설정을 구성합니다.
케이블 및 하네스 설계	AutoCAD Electrical의 데이터를 사용하여 Inventor 케이블 및 하네스에서 점 대 점 와이어를 작성합니다. AutoCAD Electrical은 Inventor 케이블 및 하네스에서 점 대 점 와이어를 생성하는 데 필요한 데이터로 XML 파일을 작성할 수 있습니다. 이러한 와이어는 조립품을 통해 라우팅하여 와이어 길이를 계산하거나 네일보드 도면을 작성할 수 있습니다.
금형 설계	Inventor Mold Design 환경에서 Inventor 부품 파일을 엽니다. 선택한 부품이 방향 조정 명령이 활성화된 상태에서 로드됩니다. 방향을 설정한 후 금형 설계를 시작한 다음 설계를 분석할 수 있습니다.
