Janela inicial Workflows

O Autodesk Product Design Suite oferece um aplicativo que serve como um ponto de entrada comum ou uma janela inicial para vários projetos workflows. A janea inicial do Autodesk Product Design Suite fornece um portal único do Product Design Suite em aplicativos, dados de projeto e workflows.

Clique no ícone do Product Design Suite para abrir a janela inicial.

A guia Workflows exibe os workflows mais usados para os aplicativos disponíveis no Product Design Suite. A guia Aplicativos exibe todos os aplicativos disponíveis para sua versão do Product Design Suite. A guia Arquivos recentes exibe uma lista de arquivos abertos recentemente, o aplicativo do arquivo foi acessada com, e a data em que foi aberto.

Opções

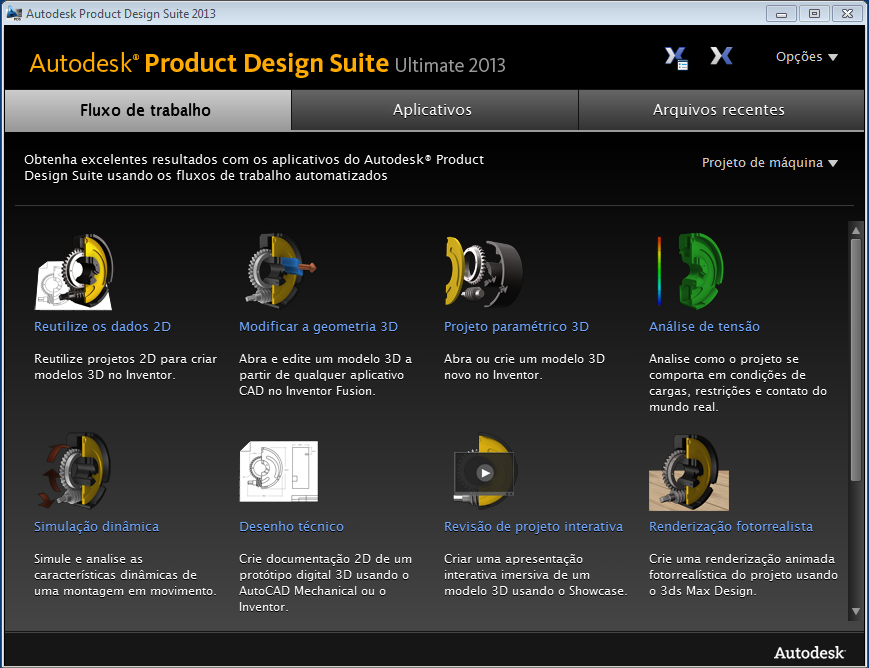

Projeto de Máquinas

Descrições do Workflow

Reutilizar Dados 2D	Utilize dados DWG do AutoCAD 2D para iniciar um modelo 3D do Inventor. Selecione o arquivo DWG que deseja importar e as camadas a serem incluídas. Os dados 2D são importados em um esboço em um novo arquivo de peça do Inventor. Os dados 2D estão agora prontos para serem extrudidos, transformados ou de outra forma se tornar em um modelo 3D.
Modificar a Geometria 3D	Abrir e editar um modelo 3D a partir de qualquer aplicativo de CAD. O modelo selecionado é carregado no Inventor Fusion para rápida e simples modificação de geometrias. Fusion suporta muitos formatos nativos de CAD e formatos de arquivo neutro como, por exemplo, STEP, IGES e SAT.
Desenho Paramétrico	Abra um modelo 3D existente ou crie um modelo 3D do Autodesk Inventor. É possível criar uma peça nova ou uma montagem.
Análise de tensão	O ambiente de Análise de Tensão de Inventor simula o comportamento estrutural de seu modelo 3D sob cargas e condições especificadas. A peça ou montagem selecionada do Inventor é carregada no ambiente de Análise de Tensão, onde é possível adicionar cargas e condições para definir a simulação.
Simulação dinâmica	Utilizar o ambiente de Simulação Dinâmica para estudar as propriedades cinemáticas da montagem do Inventor. A montagem selecionada é carregada no ambiente de Simulação Dinâmica e está pronta para ter as cargas e condições aplicadas.
Desenhos Técnicos	Criar documentação 2D dos modelos 3D do Inventor. Escolha a partir do AutoCAD Mechanical ou do Inventor para gerar vistas e anotações.
Revisão do Design Interativo	Transformar seu modelo 3D em imagens altamente realistas ou executar uma apresentação interativa usando o Showcase. A peça ou montagem selecionada é carregado no Showcase. É possível criar alternativas de projeto, configurar luzes e materiais, em seguida, renderizar o ambiente ou utilizar o Showcase como o ambiente de apresentação.
Renderização Fotorrealista	Criar uma renderização fotorrealista ou animação de seu modelo 3D no 3ds Max Design. A peça ou montagem selecionada do Inventor é carregado no 3ds Max Design. A seguir, é possível configurar as luzes, materiais e câmeras e outras configurações de ambiente para sua renderização ou animação.
Revisão de Montagens Grandes	Utilize as peças e as montagens de diferentes origens para revisão e fazer nota de revisão do projeto. O Navisworks Simulate permite combinar montagens grandes em um ambiente para executar revisões de projeto. Use <Ctrl> + selecionar ou <Shift> + selecionar para selecionar vários arquivos para carregar no Navisworks.
Projeto de Cabo e Fiação	Criar fios de ponto a ponto no Inventor Cabeamento Elétrico usando os dados do AutoCAD Electrical. O AutoCAD Electrical pode criar um arquivo XML com os dados necessários para gerar fios de ponto a ponto no Inventor Cabeamento Elétrico. Os fios podem ser roteados através de montagem para calcular os comprimentos ddo fio ou criar um desenho de diagrama unifilar.

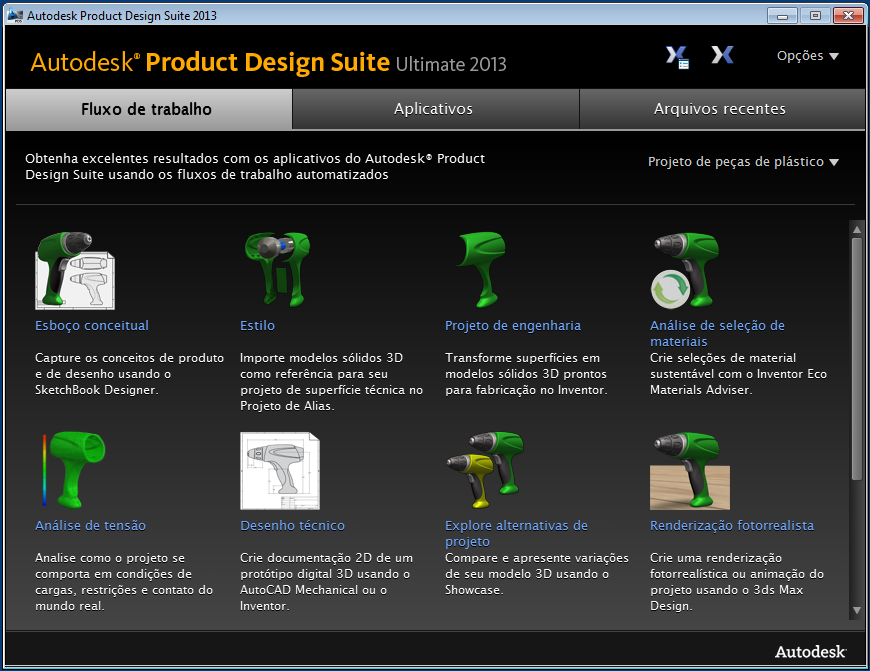

Projeto de Peça Plástica

Descrições do Workflow

Conceito de Esboço	Capturar o produto e os conceitos de desenho usando o SketchBook Designer. SketchBook combina o workflows de vetor e raster para fornecer uma forma eficaz para comunicar idéias de projeto. Inicie um esboço em branco ou importe o raster ou dados DWG do AutoCAD.
Estilo	Importar um modelo do Inventor ou de outros modelos 3D em Alias Design para utilizar como dados de referência para técnico de superfícies. O modelo selecionado é carregado no Alias Design onde é possível desenvolver seus dados de superfície.
Projeto de Engenharia	Importar dados de fios do Alias em Inventor para transformar as técnicas de dados de superfície em manufacture-ready modelos sólidos. A capacidade de associação é mantida, de modo que as alterações no arquivo Alias .wire são consumidas pelo Inventor. Quando há problemas com os dados importados, o arquivo é aberto no Ambiente de Reparo do Inventor e não será associativa para o arquivo original Alias. Utilize os comandos do Ambiente de Reparo para detectar e corrigir a geometria.
Análise de Seleção de Materiais	O modelo 3D selecionado é carregado no Inventor com o Consultor de Materiais ECO ativo. O Consultor de Materiais ECO calcula o impacto ambiental das seleções de materiais, permitindo tomar decisões informadas.
Análise de tensão	O ambiente de Análise de Tensão de Inventor simula o comportamento estrutural de seu modelo 3D sob cargas e condições especificadas. A peça ou montagem selecionada do Inventor é carregada no ambiente de Análise de Tensão, onde é possível adicionar cargas e condições para definir a simulação.
Desenhos Técnicos	Criar documentação 2D dos modelos 3D do Inventor. Escolha a partir do AutoCAD Mechanical ou do Inventor para gerar vistas e anotações.
Explorar Alternativas de Projeto	Transforma seu modelo 3D em imagens altamente realistas ou executa uma apresentação interativa usando o Showcase. A peça ou montagem selecionada é carregado no Showcase. É possível criar alternativas de projeto, configurar luzes e materiais, em seguida, renderizar o ambiente ou utilizar o Showcase como o ambiente de apresentação.
Renderização Fotorrealista	Criar uma renderização fotorrealista ou animação de seu modelo 3D no 3ds Max Design. A peça ou montagem selecionada do Inventor é carregado no 3ds Max Design. A seguir, é possível configurar as luzes, materiais e câmeras e outras configurações de ambiente para sua renderização ou animação.
Projeto de Cabo e Fiação	Criar fios de ponto a ponto no Inventor Cabeamento Elétrico usando os dados do AutoCAD Electrical. O AutoCAD Electrical pode criar um arquivo XML com os dados necessários para gerar fios de ponto a ponto no Inventor Cabeamento Elétrico. Estes fios podem ser roteados através da montagem para calcular os comprimentos dos fios ou criar um desenho de diagrama unifilar.
Mold Design	Abra um arquivo de peça do Inventor no ambiente do Inventor Mold Design. A peça selecionada é carregada com o comando Ajustar Orientação ativo. Após definir a orientação, é possível iniciar o projeto de molde e, a seguir, analisar o projeto.
