拆分地形表面

可以将一个地形表面拆分为两个不同的表面，然后分别编辑这两个表面。在拆分表面后，可以为这些表面指定不同的材质来表示公路、湖、广场或丘陵。也可以删除地形表面的一部分。

1. 打开场地平面或三维视图。
2. 在功能区上，单击 （拆分表面）。

   在哪里？


   “体量和场地”选项卡“修改场地”面板（拆分表面）

   “建筑和场地”选项卡“修改场地”面板（拆分表面）
3. 在绘图区域中，请选择要拆分的地形表面。

   Revit 将进入草图模式。

4. 绘制拆分表面。

   操作方法

   1. 单击“修改|拆分表面”选项卡“绘制”面板（拾取线），或者使用其他绘制工具拆分地形表面。

      不能使用“拾取线”工具来拾取地形表面线。可以拾取其他有效线，例如墙。

   2. 绘制一个单独的不与任何表面边界接触的闭合环，或绘制任意数量的开放环。开放环的两个端点都必须在表面边界上。开放环的任何部分都不能相交，或者不能与表面边界重合。

示例

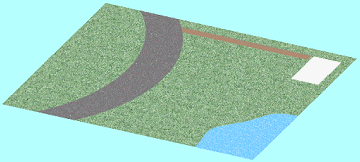

拆分表面示例
