修改钢筋

由于保护层参照的特点以及钢筋的放置方式，钢筋不会捕捉到其相关的 Revit 环境，如捕捉点和捕捉线。对钢筋调整大小和进行其他修改将仅对放置了钢筋的主体的保护层参照其作用。

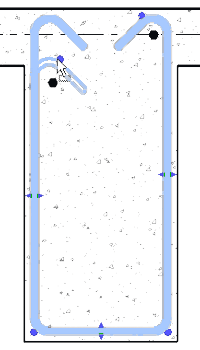

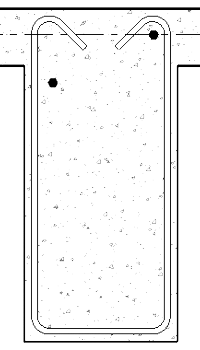

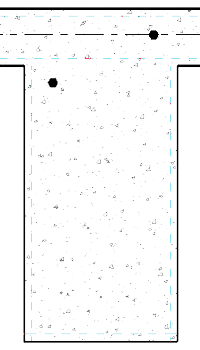

显示保护层参照的混凝土主体的横截面	保护层参照中钢筋的默认放置	使用“钢筋形状控制”将位置捕捉到保护层参照

要编辑与 Revit 环境相关的钢筋，以替换保护层参照捕捉行为，您可以选择钢筋的各个图元进行调整。

将鼠标光标悬停在钢筋图元上，然后按 Tab 键。现在，您可以通过典型的捕捉行为编辑图元。

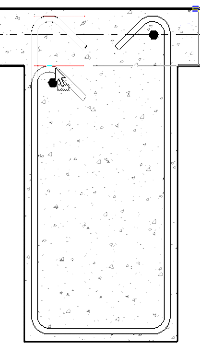

使用钢筋线段选择捕捉将位置捕捉到连接的图元边

1. 选择要修改的钢筋。
2. 从选项栏上的“钢筋形状类型”下拉列表中选择新形状。
3. （可选）要从“钢筋形状浏览器”中进行选择，请在选项栏上单击 。

   钢筋将保留它对其主体的限制条件。但是，很大的形状变更可将钢筋延伸到主体的保护层参照之外。

钢筋将保留它对其主体的限制条件。但是，很大的形状变更可将钢筋延伸到主体的保护层参照之外。

1. 选择要修改的钢筋。
2. 在类型选择器的“属性”选项板顶部，选择所需的钢筋类型。

钢筋尺寸可改变钢筋形状，如果钢筋的弯曲（圆角）半径对于当前配置而言过大，则可能会导致钢筋无效。

1. 选择要修改的钢筋。
2. 单击“修改 | 结构钢筋”选项卡 “模式”面板 “编辑草图”。

   选定钢筋处于草图模式下。

3. 使用“修改 <图元>”选项卡上的工具，调整钢筋草图。
4. 单击“修改结构钢筋”>“编辑钢筋草图”选项卡 “模式”面板 （完成编辑模式）。
