照明计算

平均估算照度

通过确定照明计算工作平面上每个照明设备所贡献的流明，然后除以空间的面积，可以计算出每个空间的平均估算照度 (AEI)。

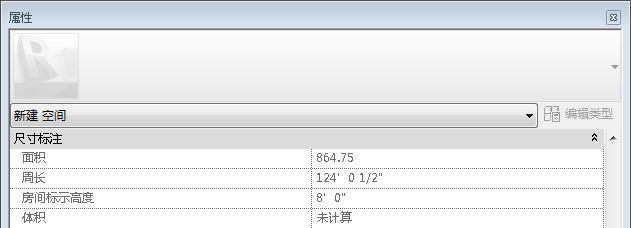

空间照度示例

工作平面的流明

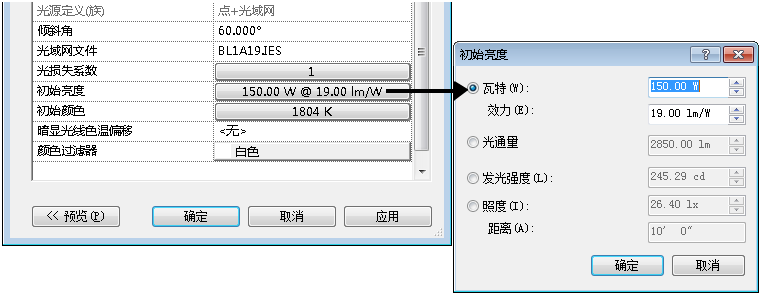

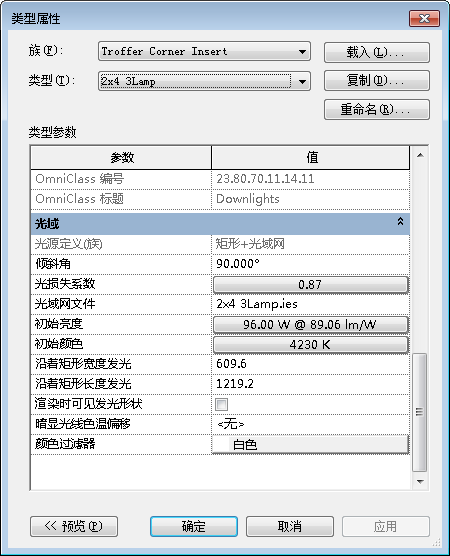

“初始亮度”和“光损失系数”都是每个照明设备类型的类型属性。可在照明设备的“类型属性”对话框中访问这些属性。

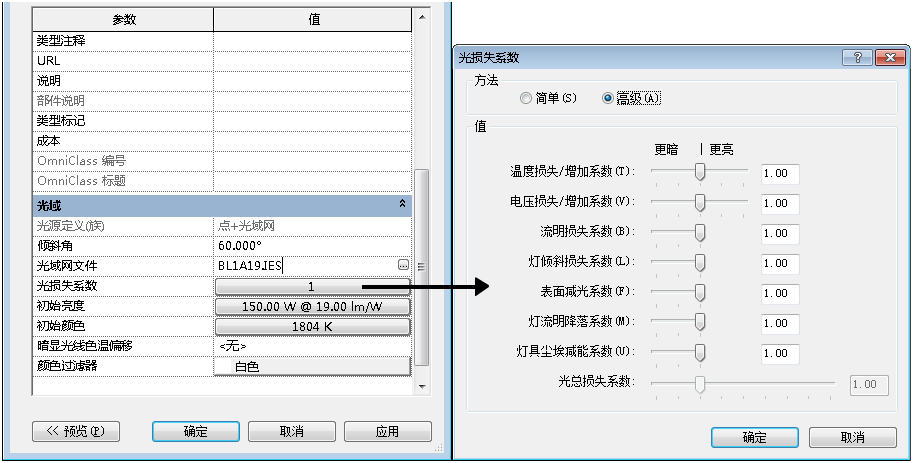

在本例中，设备的“初始亮度”为 7560 流明，根据下图指示的各项“光损失系数”，最终的 LLF 为 0.71478。

确定每个设备 CU 的过程较为复杂。照明设备决定着其所处的空间。如果照明设备不在某个空间中，就不能确定 CU，该设备就不会对空间的 AEI 有所贡献。

CU 要根据空间的反射属性（天花板、墙和楼板）以及空间的房间空置率 (RCR) 来计算。

RCR 要根据房间空置高度 (RCH) 和照明计算工作平面来计算，照明计算工作平面是每个空间实例的一个属性。

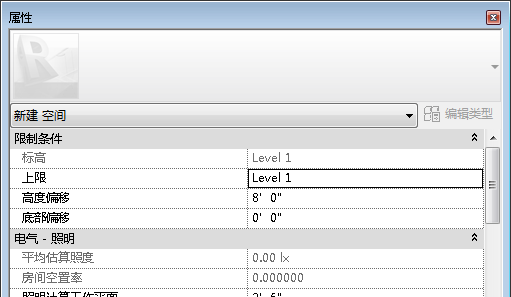

房间空置高度

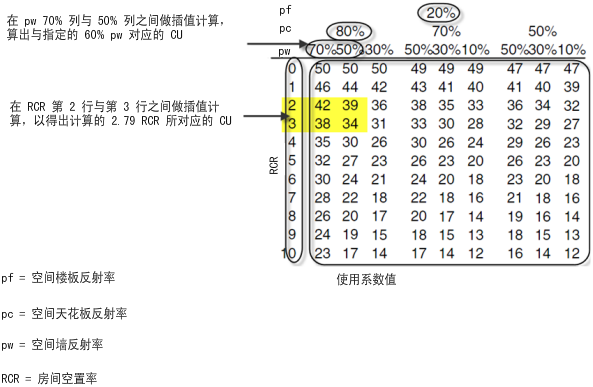

要手动确定使用系数，应参考照明设备数据表。下面显示的是 483T8_S.ies 光域网文件所描述的照明设备的一部分数据表。

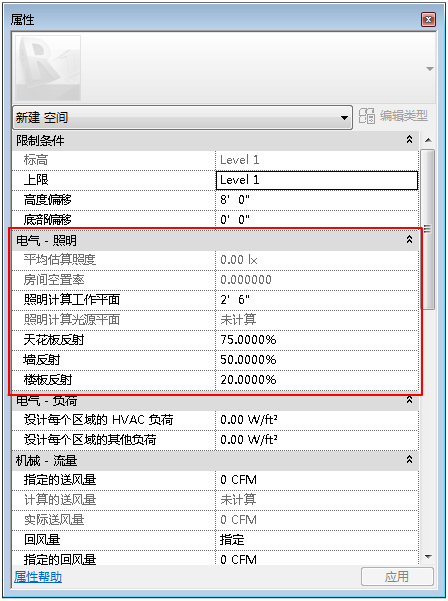

楼板反射、墙反射和天花板反射都是空间实例的属性，RCR 可按上述方法计算。通过内插法，可以估算出 CU 约为 38，它对应于 0.382762（即 Revit 根据该光域网文件算出的值）。

使用系数

为本示例应用工作平面的流明 公式：WL = 7560 * 0.71478 * 0.382762 = 2068.345 lm

该照明设备的 WL 代表空间的总流明。对于空间中这个单一照明设备，使用 AEI 公式来确定所得的尺烛光级别：2068.345 lm / 567.11 sf = 3.65 fc。

如果空间中有多个照明设备，则先根据每个照明设备的高度计算平均的 RCR，再计算每个设备实例的 CU，将每个设备的 WL 加在一起，然后再除以空间的面积。

例如，假定在 8' 0" 的高程添加另一个设备（下标代表设备编号）：

• RCH2 = 8' 0" - 3' 0" = 5' 0"
• RCR2 = 2.5 * 5 * 97.3333 / 567.11 = 2.145376
• 平均 RCR = (2.145376 + 2.788989) / 2 = 2.467183

第二个设备的 CU 使用新的 RCR 计算：

• WL2 = 7560 * 0.71478 * 0.411155 = 2221.773 lm

因此，总 AEI = (WL1 + WL2) / 面积= (2068.345 + 2221.773) / 567.11 = 7.56 fc
