配电盘明细表示例

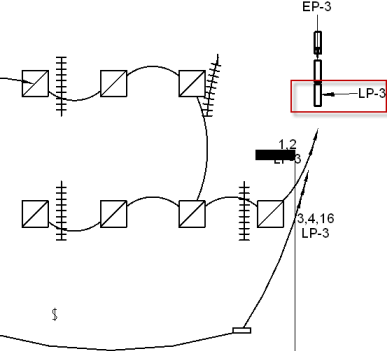

在本例中，照明计划中包含一个称为 LP-3 的配电盘，它连接到 20 个线路。

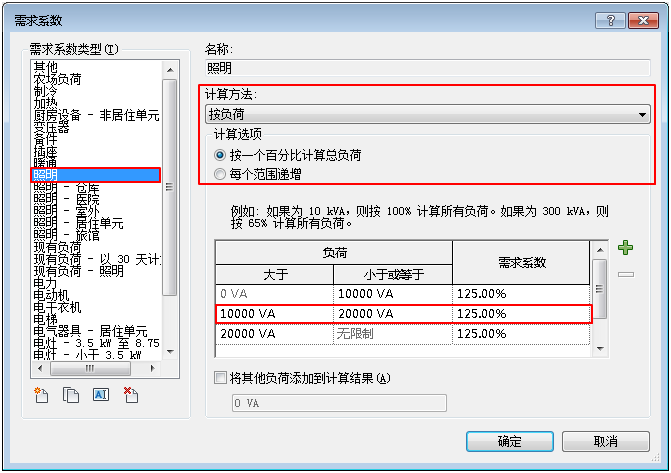

照明需求系数指定为按负荷计算，设置为按一个百分比计算总负荷。如果负荷大于 10000VA，则需求系数为 85%。

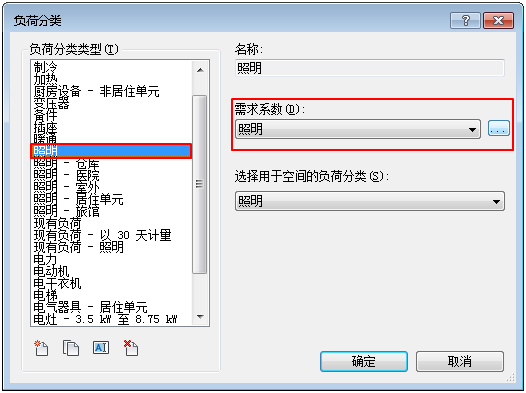

该照明需求系数已指定给相应的照明负荷分类类型。

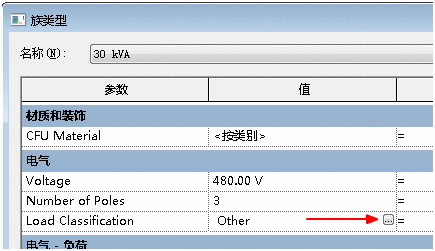

该照明负荷分类类型在族编辑器中指定给 LP-3 的连接件。请参见为电气连接件指定负荷分类。

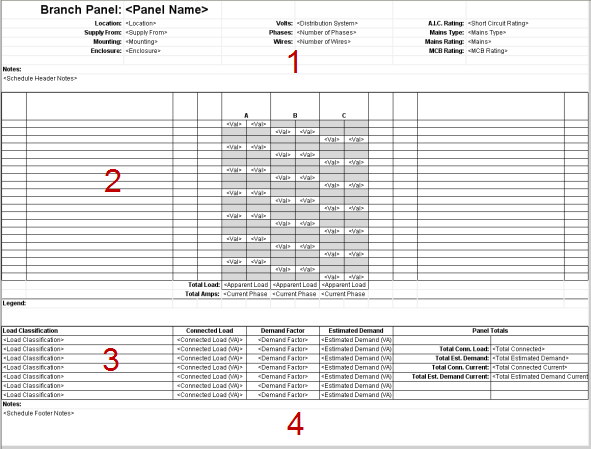

基于已指定的需求系数（照明的计算方法）和所连线路的负荷，LP-3 的配电盘明细表显示如下。配电盘明细表分下面几部分显示：

• 1 - 页眉
• 2 - 线路表
• 3 - 负荷汇总

“负荷汇总”部分显示估计的需用负荷。请注意决定需用负荷计算结果的连接负荷以及需求系数百分比。
