图例视图

创建图例以列出项目中使用的建筑构件和注释。

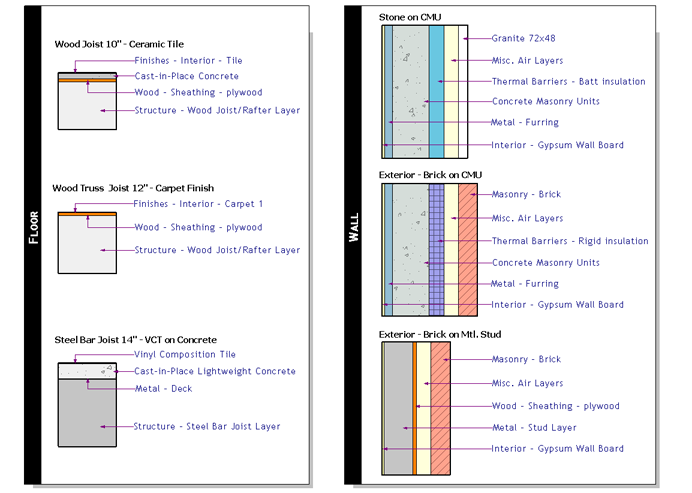

样例

样例

一些典型的图例包括

• 注释图例。显示图纸注释，例如剖面标头、标高标记、高程点标记、立面符号、注释记号符号、修订标记，图元标记，以及其他不表示模型对象的符号。每种符号都带有相关的描述性文字。所有符号以打印尺寸显示。
• 模型符号图例。显示模型对象的符号表示以及一些描述性文字。

  典型的图元包括电器装置、卫浴装置、机械设备和场地对象。

• 线样式图例。以所选线样式显示线，并显示相应文字，用于指明该线样式在图纸中表示的内容。

  使用的线样式有：防火等级线、建筑红线、后退线、电气线路、卫浴、公用设施和中心线。

• 材质图例。显示截面或表面填充图案的样例，以及用于指明该填充图案关联材质的文字。
• 阶段化。显示使用选定图形替换所绘制的墙剖面，以及标识文字。

可以将图例添加到多张图纸中。可以放置在绘图视图中的任何图元（例如详图线、文字、尺寸标注和填充区域）均可放置在图例中。

图例视图特定于每个项目，因此无法从一个项目传递到另一个项目。
