Schodiště podle komponenty

Vytvořte schodiště sestavením společného ramene, podesty a komponent podpěry.

Chcete-li vytvoření schodiště podle komponent, budete pracovat v režimu úprav sestavy schodiště, kde lze přidat obecné a uživatelské načrtnuté komponenty. V režimu úprav sestavy schodiště můžete komponenty sestavit přímo v půdorysu nebo ve 3D pohledu. Rozložení pohledů vám poskytne kompletní obrázek modelu schodiště při jeho sestavování. Schodiště podle komponent se může skládat z následujících součástí:

• Ramena: přímá, točitá, ve tvaru U, ve tvaru L, vlastní načrtnutá ramena
• Podesty: automaticky vytvářené mezi rameny nebo výběrem dvou ramen nebo vytvořením vlastní načrtnuté podesty
• Podpěry (bokorys a střed): vytvářené automaticky pomocí ramen nebo výběrem ramene či hrany podesty
• Zábradlí: automaticky vytvářena během vytvoření nebo umístěna později

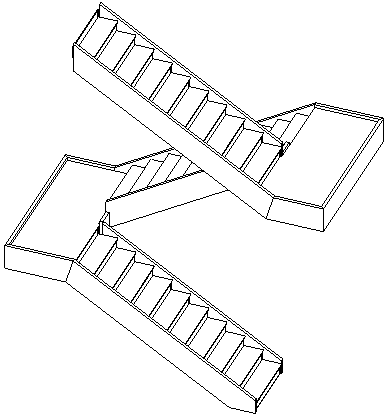

Všimněte si na následujícím obrázku, že můžete vytvořit schodiště, kde se sestavené komponenty překrývají:

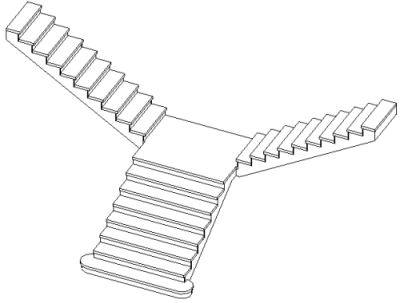

Můžete sestavit několik ramen, která vedou ke stejným podestám, například schodiště ve tvaru T:

Komponenty v sestavě schodiště jsou nezávislé, ale mají také inteligentní vztahy k sobě navzájem za účelem podpory záměru návrhu. Pokud jsou například z jednoho ramene odstraněny kroky, budou kroky přidány do připojených ramen, aby byla zachována celková výška schodiště.

Protože schodiště je tvořeno komponentami, jednotlivé součásti lze ovládat samostatně; je možné je:

• plánovat (viz část Vytvoření výkazu nebo množství),
• opatřit popisky (viz část Opatřování komponent schodiště popisky),
• přidávat, odebírat nebo nahrazovat jinými částmi,
• převádět na náčrt pro uživatelské úpravy,
• přizpůsobit pro vizuální reprezentaci.
