Pohledy legend

Vytváření legend k zobrazení seznamu komponent budovy a poznámek použitých v projektu.

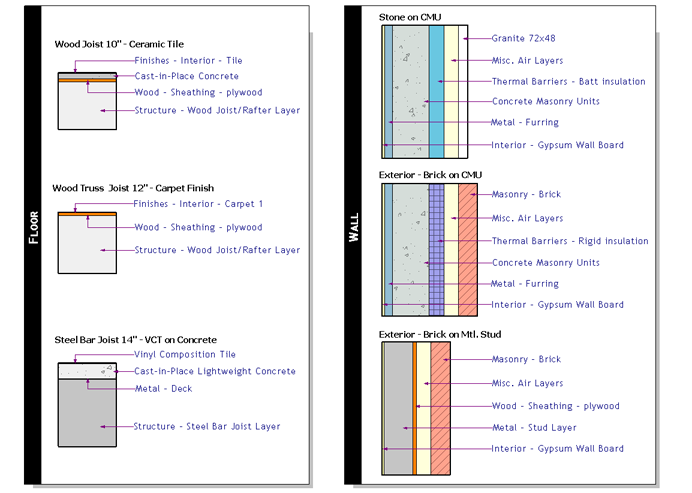

Příklad

Příklad

Obvyklé legendy zahrnují následující možnosti:

• Legenda poznámky. Zobrazuje poznámky k výkresu, například záhlaví řezu, značky podlaží, značky výškových kót, symboly výšky, symbol klíčové poznámky, revizní popisky a další symboly, které nepředstavují objekty modelu. Ke každému symbolu je přidružen popisný text. Všechny symboly jsou znázorněny ve velikosti, v jaké se vytisknou.
• Legenda symbolů modelu. Zobrazuje symbolické reprezentace objektů modelu s popisným textem.

  Mezi typické prvky patří elektrické zařizovací předměty, instalační zařizovací předměty, strojový park a objekty pozemku.

• Legenda stylů čar. Zobrazuje čáru ve vybraném stylu a text, který označuje, co daný styl čáry ve výkresu představuje.

  Mezi tyto legendy patří požární odolnosti, vlastnické linie, linie odstupu, elektroinstalace, kanalizace, inženýrské sítě a osy tras.

• Legenda materiálů. Zobrazuje ukázku vzoru řezu nebo povrchu a text označující materiál přiřazený danému vzoru.
• Fázování. Zobrazuje řez stěny nakreslený pomocí vybraného přepsání zobrazení a vysvětlující text.

Legendy lze přidat do více výkresů. Do legendy lze umístit všechny prvky, které je možné vložit do pohledů kreslení, například linie detailu, text, kóty a vyplněné oblasti.

Pohledy legend jsou specifické pro každý projektu, takže je nelze přenášet z jednoho projektu do jiného.
