Legendenansichten

Erstellen Sie Legenden, um die in einem Projekt verwendeten Gebäudebauteile und Beschriftungen in einer Liste anzuzeigen.

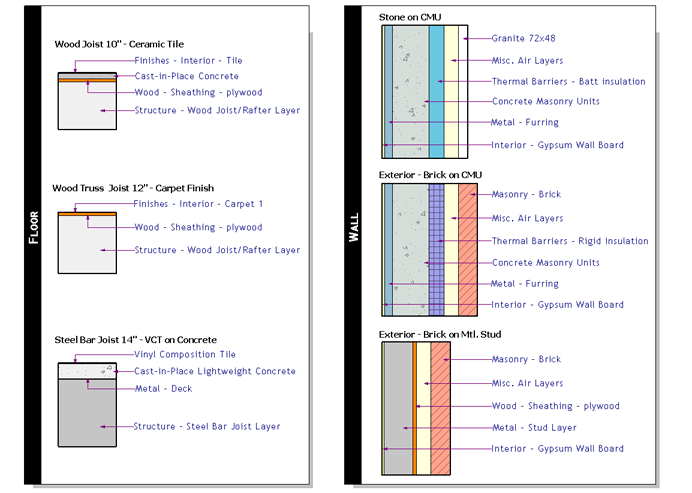

Beispiel

Beispiel

Zu den typischen Legenden gehören

• Beschriftungslegende: Zeigt Beschriftungen in Plänen wie Schnittbeschriftungen, Ebenenmarkierungen, Höhenkotenmarkierungen, Ansichtssymbole, Schlüsselinformationssymbole, Änderungsbeschriftungen, Elementbeschriftungen und andere Symbole an, die nicht für Modellobjekte stehen. Zu jedem Symbol gehört erläuternder Text. Alle Symbole werden in Druckgröße angezeigt.
• Modellsymbollegende: Zeigt symbolische Darstellungen von Modellobjekten und beschreibenden Text an.

  Typische Elemente sind Elektro- und Sanitärinstallationen, HLS-Bauteile und Grundstücksobjekte.

• Legende für Linienstile: Zeigt Linien mit den ausgewählten Linienstilen und Text an, der angibt, wofür der betreffende Linienstil in Zeichnungen steht.

  Sie können u. a. für Feuerwiderstandsklassen, Grundstücksgrenzen, Zonenabstände, elektrische Kabel, Sanitär- und andere Leitungen sowie für Achsen verwendet werden.

• Materiallegenden: Zeigt Beispiele für Schnitt- oder Oberflächenmuster und Angaben zu den jeweils dazugehörigen Materialien an.
• Phasen: Zeigt einen Wandschnitt mit der ausgewählten grafischen Überschreibung und erklärendem Text an.

Legenden können mehreren Plänen hinzugefügt werden. Alle Elemente, die in Zeichenansichten platziert werden, beispielsweise Detaillinien, Text, Bemaßungen und Schraffuren, können in einer Legende platziert werden.

Legendenansichten sind spezifisch für das jeweilige Projekt. Sie können daher nicht zwischen Projekten übertragen werden.
